建筑工程定额计价

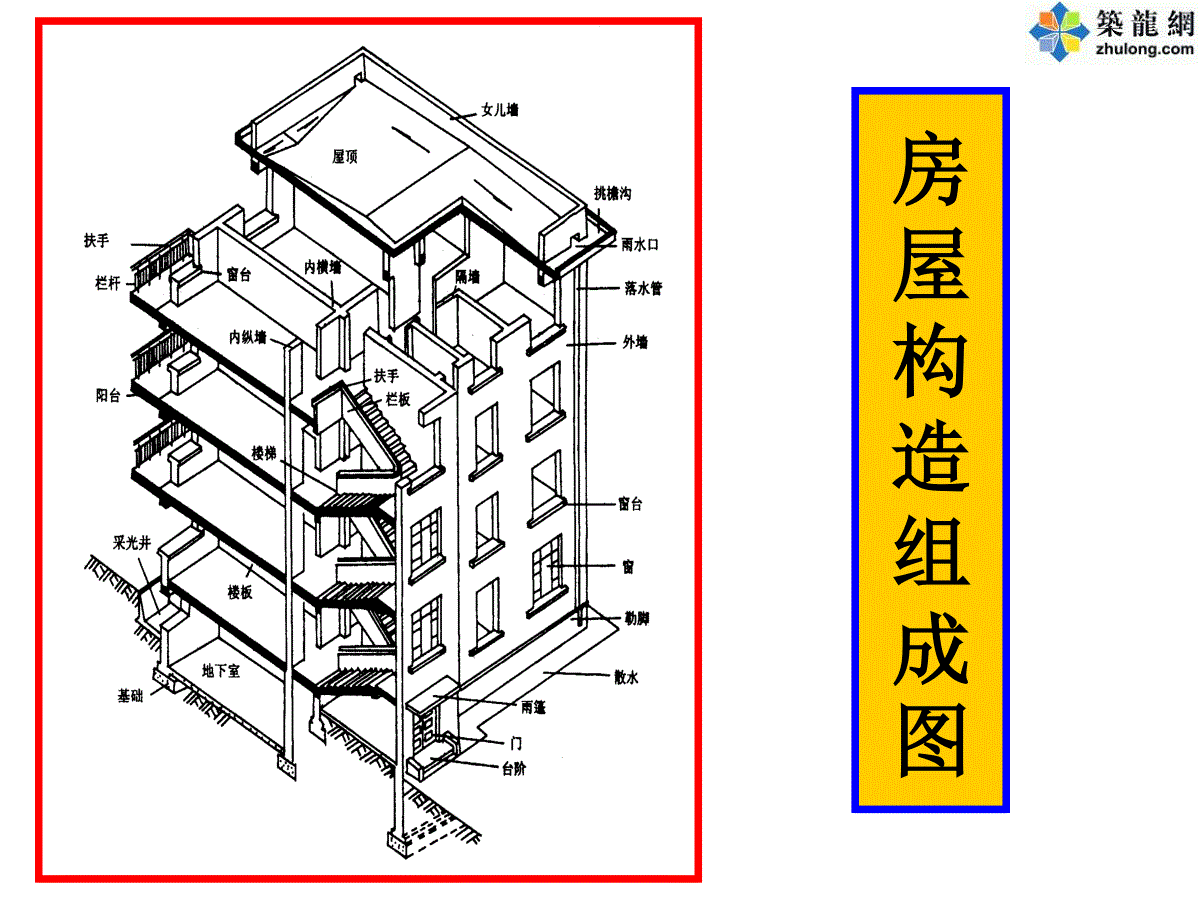

3.3定额分项工程量计算方法根据湖北省建筑工程量计算规则，介绍工程项目和施工技术措施项目主要分部分项工程量的计算规则。房屋构造组成图3.3A建筑工程量计算规则一、土（石）方工程1.土石方工程计算前应确定的基本资料（1）土壤的类别和地下水位标高的确定以此确定所挖土方是Ⅰ、Ⅱ类土还是Ⅲ、Ⅳ类土，是挖干土还是湿土。这些都关系到土方坡度的确定和定额项目的选套。3.3A建筑工程量计算规则（2）土方工程施工方法的确定确定是人工挖土方还是机械挖土方，不同施工方法的工程量计算规则、定额项目均有所不同。（3）沟槽深度一律以室外地坪标高为准计算3.3A建筑工程量计算规则（4）放坡系数的确定放坡：是指土方工程施工过程中，当挖土超过一定深度时，为防止土壁崩坍，保持边坡稳定，需要加大挖土上口宽度，使挖土面保持一定坡度，是减少土方量的有效措施。边坡的表示方法为1：m，即：3.3A建筑工程量计算规则3.3A建筑工程量计算规则式中m=b/h，称坡度系数。其意义为：当边坡高度已知为h时，其边坡上口宽度b则等于mh。3.3A建筑工程量计算规则放坡坡度的大小与土壤类别有关，由施工组织设计确定。当无规定时，可参照表3-2的放坡系数。计算放坡时，交接处重复部分的工程量不予扣除。3.3A建筑工程量计算规则如果施工条件限制，不宜采取放坡的施工方案，需设置档土板时，应按图示的槽底或坑底宽度两边各加100mm，且应另计算档土板的工程量。（5）工作面宽度的确定基础施工所需工作面C的宽度，按表3-3选取。3.3A建筑工程量计算规则工作面：指在基础施工时，为满足施工的需要所增加的工作面积。通常考虑人员操作空间、施工工艺要求（如防水）、措施项目要求等（如支挡土板、支模板、基坑支护措施等）。3.3A建筑工程量计算规则2.土（石）方工程的主要分项工程工程量规则计算（1）平整场地工程量计算工程量按建筑物底面积外围外边线以外，各放出2m计算。计算公式为：3.3A建筑工程量计算规则S平整场地=（a＋2＋2）×（b＋2＋2）=ab＋4（a＋b）＋16=S底＋2L外＋16（m2）式中S平整场地—平整场地面积；S底—底层的建筑面积；L外—外墙外边线总长；16—四个角的正方形面积之和。3.3A建筑工程量计算规则【例1】尺寸如图所示，计算平整场地工程量。3.3A建筑工程量计算规则〖解〗按照工程量计算规则，有公式：S平=S底＋2L外＋16S底=（10＋4）×9＋10×7＋18×8=340（m²）L外=（18＋24＋4）×2=92（m）S平=340＋92×2＋16=540（m²）3.3A建筑工程量计算规则（2）人工挖地槽工程量计算人工挖地槽是指槽长大于槽寛3倍，且槽底宽度小于等于3m，即：L＞3B且B≤3m式中L—槽长B—槽寛•1）由垫层上表面放坡，计算公式为：•V=[（B＋2C＋kh）×h•＋B×（H－h）]×L3.3A建筑工程量计算规则式中V—挖地槽的体积；B—地槽中基础或垫层的底部宽度；k—坡度系数；C—工作面宽度，根据基础材料选用；H—地槽深度，室外地坪标高到槽底的深度；3.3A建筑工程量计算规则h—计算放坡的深度，室外地坪标高到垫层上表面的深度；（H－h）—垫层的厚度；L—地槽长度，外墙按图示中心线（L中）长度计算，内墙按图示基础底面之间净长线（L净）长度计算。n2）垫层下表面放坡，其计算公式为：nV=(b＋2c＋k×h)×h×I(m³）3.3A建筑工程量计算规则式中V—挖地槽的体积；b—地槽中基础或垫层的底部宽度；k—坡度系数；C—工作面宽度，根据基础材料选用；h—地槽深度，室外地坪标高到槽底的深度；3.3A建筑工程量计算规则l—地槽长度，外墙按图示中心线（L中）长度计算，内墙按图示基础底面之间净长线的长度计算。3）不放坡。V=（B＋2C）×H×L符号意义同上。3.3A建筑工程量计算规则（3）人工挖地坑工程量计算。坑长小于坑寛3倍，坑底面积在20m²以内（不包括加宽工作面）的属于挖地坑，即：L＜3B、B＞3m且A＜20m²式中L—槽长B—槽寛3.3A建筑工程量计算规则独立基础的地坑，以立方米（m³）体积计算：V=（A＋2c＋kh）×（B＋2c＋kh）×h＋1/3k²h³＋A1×B1×（H－h）3.3A建筑工程量计算规则式中A、B—分别为基底的长和寛；A1、B1—分别为坑底的长和寛；C—工作面宽度；h—放坡深度；1/3k²h³—坑四角椎体的土方体积；A1×B1×（H－h）—垫层部分的土方体积。3.3A建筑工程量计算规则由垫层底面放坡，挖地坑工程量计算公式：V=（A1＋2c＋kH）×（B1＋2c＋kH）×H＋1/3k²H³5.3建筑工程量计算规则★由垫层底面放坡，人工挖地坑土方体积是一个四棱台体积，计算公式为：V=h/6[AB＋ab＋（A＋a）（B＋b）]式中A、B分别为棱台上底面的长和寛；a、b分别为棱台下底面的长和寛。5.3建筑工程量计算规则（4）挖土方工程量计算凡不满足上述地槽条件之一，若地坑面积大于等于20m²，挖土厚度在30cm以外，则称为挖土方，即：L＜3BB＞3m且A≥20m²，h＞30cm5.3建筑工程量计算规则挖土方和挖地坑的工程量计算方法相同，均以立方米（m³）体积计算。5.3建筑工程量计算规则（5）回填土工程量计算。1）沟槽、基坑回填土工程量为：基础回填土体积=基础挖土体积－室外地坪标高以下埋的基础、基础垫层等的体积5.3建筑工程量计算规则2）室内回填土工程量为：室内回填土体积=主墙间净面积×填土厚度（不扣柱、垛、附墙烟囱、间壁墙所占面积）填土厚度=室内外高差－垫层、找平层、面层等厚度（地面结构层）3.3A建筑工程量计算规则（6）余土外运或取土内运。余土外运体积=挖土体积－回填土体积取土内运体积=回填土体积－挖土体积3.3A建筑工程量计算规则【例2】某工程基础平面图与基础详图如图所示，土壤为三类土、干土，场内运土，计算人工挖地槽工程量。3.3A建筑工程量计算规则解：（1）挖土深度：1.90－0.30=1.60m（2）三类土，挖土深度超过1.5m，放坡系数为：0.33。（3）垫层需支模板，工作面取300mm。3.3A建筑工程量计算规则（4）地槽长度：外墙按基础中心线长度计算，内墙按扣除基础寛和工作面后的净长线计算，放坡增加的宽度不扣。（5）槽底宽度（加工作面）：1.20＋0.3×2=1.80m3.3A建筑工程量计算规则（6）槽上口宽度：（加放坡宽度）放坡宽度=1.60×0.33=0.53m1.80＋2×0.53=2.86m（7）地槽长度：外：（9.00＋5.00）×2=28.0m内：（5.00－1.80）×2=6.40m3.3A建筑工程量计算规则（8）人工挖地槽工程量：1.60×（1.80＋2.86）×1/2×（28.0＋6.40）=128.24m³【例3】如图所示，求室内回填土工程量•【例4】有一建筑物，外墙厚370mm，中心线总长80m，内墙厚240mm，净长线总长为35m，底层建筑面积为600m²，室内外高差0.6m，地坪厚度100mm，已知该建筑基础挖土方量为1000m³，室外设计地坪以下埋设物体积450m³，计算该工程的余土外运量。•解：余土量=挖方体积－回填体积。•回填体积包括基础回填体积和房心土回填体积。•房心土回填体积应从底层建筑面积中减掉墙体所占面积，再乘以填土厚度。•墙体面积80×0.37＋35×0.24•=38m²••房心回填土面积•600－38=562m²•房心回填土厚=室内外高差－地坪厚度•=0.6－0.1=0.5m•房心回填土体积562×0.5•=281m³•基础回填土1000－450•=550m³•余土量=1000－550－281•=169m³3.3A建筑工程量计算规则二、桩与地基基础工程（一）桩基础及桩的分类1.桩基础桩基础分部工程涉及的工程内容主要有打桩、接桩、送桩等。桩基础是由若干个沉入土中的单桩在其顶部用承台联系起来的一种深基础。具有承载能力大、抗震性能好、沉降量小、施工简单、速度快等特点，在工业与民用建筑工程中得到广泛的应用。3.3A建筑工程量计算规则桩、承台示意图3.3A建筑工程量计算规则2.桩的分类（1）预制桩预制桩有钢筋混凝土预制桩和钢桩两大类。钢筋混凝土预制桩常见有实心方桩、空心管桩等。钢桩有钢管桩和钢板桩两种。3.3A建筑工程量计算规则（2）现浇钢筋混凝土桩1）沉管灌注桩：先将钢管打入土中，在钢管中放置捆扎好的钢筋笼，灌注混凝土，并逐步拔除钢管。3.3A建筑工程量计算规则2）钻孔灌注桩：先用螺旋钻孔机或其他成孔机械打（冲）桩孔，安放钢筋笼，灌注混凝土。3）爆扩桩：用适量炸药对地基进行爆扩，然后往孔洞中浇注混凝土。3.3A建筑工程量计算规则（3）现场灌注灰土砖、碎石桩基本工艺与现浇钢筋混凝土桩类似，只不过以灰土、碎石代替混凝土，它能使土挤压更密实。一般用于地基加固。3.3A建筑工程量计算规则（二）桩基础工程量的计算规则1.打桩（1）预制钢筋混凝土桩打桩按预制桩的体积计算，按桩的设计全长乘以桩的截面面积（包括桩尖，不扣除桩尖虚体积）以立方米计算。3.3A建筑工程量计算规则1）实心方桩打桩工程量：V=L×（A×B）×n（m³）式中V—方桩体积（m³）；L—桩全长（m)；A、B—方桩的长和宽(m)；n—打桩根数。3.3A建筑工程量规则计算2）空心管桩打桩工程量：V=π(R²－r²）×L×n(m³）式中V—空心管桩体积（m³）；R,r—管桩外半径和内半径（m）。3.3A建筑工程量计算规则（2）现场灌注桩按设计桩顶面标高至桩尖增加0.25m长度乘以设计截面面积，以m³计算，不扣除桩尖虚体积。V=（L＋0.25）×S×n（m3）3.3A建筑工程量计算规则式中V—灌注桩体积（m³）L—桩长（m）S—灌注桩设计截面面积（m²）n—灌注桩根数3.3A建筑工程量计算规则◆复打灌注桩，是在第一次将钢管打入地下，并将砼灌筑到设计标高，拔出钢管后，清除管外壁上的污泥和桩孔周围地面上的浮土，立即在原桩位再埋桩尖或合好桩管活页夹作第二次沉桩管，使未凝固的砼向四周挤压扩大桩径，然后再灌筑第二次砼。3.3A建筑工程量计算规则其工程量计算公式：V=πD²/4（L＋l）式中L—设计桩长ml—复打（长度）深度m3.3A建筑工程量计算规则【例4】现场打孔灌注桩，桩长15m，钢管管箍外径337mm，共计100根，设计要求复打一次，复打深度为8m，计算打桩工程量。3.3A建筑工程量计算规则〖解〗V=π/4D²（L＋l）=3.1416/4×0.337²×（15＋8）×100=256.74（m³）（3）打拔钢板桩按钢板桩重量以吨计算。3.3A建筑工程量计算规则2.送桩送桩，是指利用打桩机械和送桩器将预制桩打（或送）至地下设计要求的位置，这一过程称为送桩。送桩工程量按桩截面面积乘以桩顶面标高至自然地坪另加0.5m长度计算。3.3A建筑工程量计算规则V=S×（L＋0.5）×n（m³）式中V—送桩体积（m³）S—桩设计截面面积（m²）L—桩顶面至自然地坪标高（m）n—送桩根数•打送桩示意图3.3A建筑工程量计算规则3.接桩把两根桩紧密连接起来，称为接桩。（1）焊接法将上一节桩末端的预埋铁件，与下一节桩顶端的桩帽盖用焊接法焊牢。按设计接头数，以个为单位计算。电焊接桩示意图3.3A建筑工程量计算规则（2）硫磺胶泥接桩法是将上节桩下端的预留伸出锚筋，插入下节桩上端预留的锚孔内，并灌以硫磺胶泥胶粘剂，使两端粘结起来。硫磺胶泥接桩按桩断面以m²计算。硫磺胶泥接桩示意图3.3A建筑工程量计算规则【例5】如图所示，某工程需进行钢筋混凝土方桩的送桩、接桩工作。桩断面为400mmX400mm，每根桩长3m，设计桩全长12.00m桩底标高－13.20m，桩顶标高－1.20m。该工程共需用80根桩，试计算送桩和硫磺胶泥接桩工程量。•送•桩•图3.3A建筑工程量计算规则【解】V送桩=0.4×0.4×（1.2+0.5）×80=21.76（m³）S接桩=（4－1）×（0.4×0.4）×80=38.4（m²）3.3A建筑工程量计算规则【例6】某工程需打400mm×400mm×24000mm钢筋混凝
