溪南隧道矮边墙施工技术交底

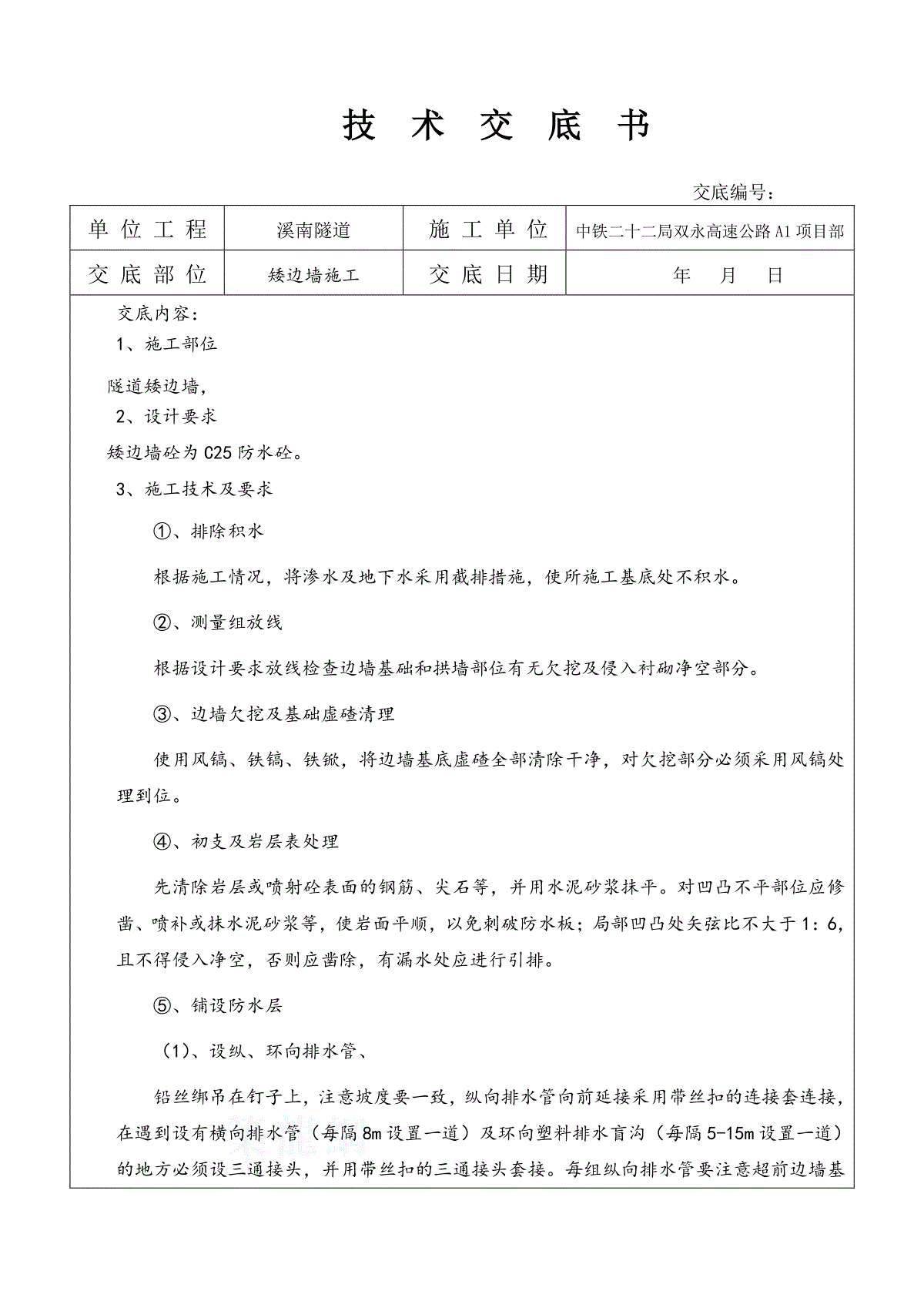

技术交底书交底编号：单位工程溪南隧道施工单位中铁二十二局双永高速公路A1项目部交底部位矮边墙施工交底日期年月日交底内容：1、施工部位隧道矮边墙，2、设计要求矮边墙砼为C25防水砼。3、施工技术及要求①、排除积水根据施工情况，将渗水及地下水采用截排措施，使所施工基底处不积水。②、测量组放线根据设计要求放线检查边墙基础和拱墙部位有无欠挖及侵入衬砌净空部分。③、边墙欠挖及基础虚碴清理使用风镐、铁镐、铁锨，将边墙基底虚碴全部清除干净，对欠挖部分必须采用风镐处理到位。④、初支及岩层表处理先清除岩层或喷射砼表面的钢筋、尖石等，并用水泥砂浆抹平。对凹凸不平部位应修凿、喷补或抹水泥砂浆等，使岩面平顺，以免刺破防水板；局部凹凸处矢弦比不大于1：6，且不得侵入净空，否则应凿除，有漏水处应进行引排。⑤、铺设防水层（1）、设纵、环向排水管、铅丝绑吊在钉子上，注意坡度要一致，纵向排水管向前延接采用带丝扣的连接套连接，在遇到设有横向排水管（每隔8m设置一道）及环向塑料排水盲沟（每隔5-15m设置一道）的地方必须设三通接头，并用带丝扣的三通接头套接。每组纵向排水管要注意超前边墙基础不小于1m，以便于和下一组纵向排水管连接。㈡、隧道环向塑料盲管（Φ50mmHDPE单壁塑料盲管）沿初支面环向布设，采用200g/m2的无纺布土工布包裹，每5-15m设一道。用电钻打眼，钉入小木桩，其㈠、隧道纵向排水管采用Φ75mmHDPE双壁波纹管，双侧通长设置，采用200g/m2的无纺布土工布包裹，每节管的两端套接头（或丝扣）便于向前延接，全隧道纵向双侧设置。安设纵向排水管前，由隧道边墙顶标高控制其标高，然后在围岩面上用电钻每间隔2m打一个眼，并打入小木桩，其上钉钉子，将纵向排水管用细上钉钉子，将环向塑料盲沟用细铅丝绑牢在钉子上，拱部钉子环向间距1.0m，边墙钉子环向间距1.2m。（2）、挂设防水板在矮边墙安设防水板，内衬300g/m2的无纺布土工布。防水板采用无钉铺设，防水板及无纺土工布铺设前，应先割除初期支护表面外露的锚杆头、钢筋头等尖硬物，凸凹不平处需补喷、抹平；局部漏水处需先进行处理；两环防水板的搭接宽度不小于10cm，搭接焊缝为双焊缝，检查到有漏焊、假焊时应立即补焊，当有烤焦、焊穿时应补焊；防水板铺设不得紧绷,以挂设时用手托起防水板能贴在岩面上为准，以保证灌筑混凝土时板面与喷射混凝土能密贴。防水板的接头采用电热式自动爬行双缝焊机焊接，两侧焊缝宽度不小于2.5cm，搭接宽度不小于10cm，不能使用爬行焊机时接头处采用热风枪人工焊接。接头处不得有气泡、折皱及空隙，对焊缝采用气压测试，两条焊缝间生成2.5巴的气压，在15分钟内，气压下降值应小于0.25巴。每组边墙防水板及土工布应超高边墙基础不小于0.5m、超前边墙基础不小于1.0m，以便于和后序防水板及土工布连接。灌注混凝土时不得损坏防水板，发现有损坏时应及时修补。⑥、安设钢筋钢筋采用洞外加工，洞内安设，要求按测量放线、施工交底及规范进行操作。边墙钢筋与仰拱钢筋应焊为一体或有足够的搭接长度。安装钢筋时应注意保护好防水板。⑦、中埋式（背贴式）止水带施工A根据设计衬砌厚度，把止水带置于挡头板中间，使止水带处于中间，每隔50cm在挡头板上紧贴止水带下钻孔。B将制成的钢筋卡环，由待浇筑砼一侧向另一侧穿入，内侧卡紧止水带的一半，另一半平靠在挡头板上。C待砼凝固后拆除挡头板，将止水带靠钢筋拉直、拉平，然后弯钢筋卡套上止水带。在浇筑砼前将施工缝进行人工凿毛处理，并用高压风冲洗干净后进行下板二次衬砌砼浇筑。具体安装方法见《止水带安装定位示意图》。钢筋卡内填沥青麻丝沉降缝，宽2cm初期支护初期支护二次初砌止水带背贴式塑料止水带（300×4mm）防水板+土工布围岩二次初砌围岩防水板+土工布（30×14mm）背贴式塑料止水带（300×4mm）带注浆管遇水膨胀止水条止水带安装定位示意图⑧、立边墙基础模型（模板图见附图）采用钢模板支模，要求立模尺寸必须按测量组放线及技术交底进行，误差应控制在5mm之内。模板加固牢固，防止跑模，各支撑应避免来回车辆碰撞。各竖向、纵向模板缝应成一条直线，模板表面应平整，模板拼装应无错台。钢模采用螺栓拼装，采用顶托配钢管和花兰螺栓配钢丝绳进行模板对拉对撑加固。模板表面污物应清理干净，并满涂脱模剂或涮色拉油。模板立好后应报测量进行复核。砼施工时应设木工值班，发现问题及时处理。4、安全注意事项：1、建立以岗位责任制为中心的安全生产逐级负责制，制度明确、责任到人，奖罚分明。2、安全员进行安全检查，及时发现和解决不安全的事故隐患，杜绝违章作业和违章指挥，同时加大安全教育及宣传力度，对重点作业场所、危险区、主要通道设“五牌一图”。3、施工现场的布置符合防火、防爆、防洪、防雷电等安全规定及文明施工的要求。4、现场道路平整、坚实、保持畅通，危险地点悬挂安全标志，符合安全规定的标牌，施工现场设置大幅安全宣传标语。5、从事电力、高处作业等特殊作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经过劳动部门专业培训并考试取得合格证后，方准持证独立操作。6、做好洞口、洞顶地表、浅埋段排导系统，减少地表水渗入地层。7、装碴机械在操作中其回转范围内不得有人通过。辅助人员应随心留意机械运转，防止挤伤碰伤。8、严禁超量装载，车箱边的危石应立即除掉，避免途中落石伤人。9、非值班司机不得驾驶机车，司机不得擅离工作岗位。10、在机动车辆行驶频繁的地段不得行驶非机动车辆。11、通过较大坡度地段、洞口、以及前面有障碍物时，必须减速鸣笛。12、设置安全标志。在洞口、狭窄的施工地段、道路危险地段、弃碴场边缘应设置明显的安全警示，突出“减速”、“小心”警示，必要时有专人指挥。13、保证车况良好。在进洞前应对电路系统、刹车系统、照明系统进行检查，发现故障立即修理排除。同时每一辆车应携带适当的灭火器。14、严禁混装。洞内所有运输车辆严禁人员和料具混装、人、碴混装。15、机和指挥人员应检查车斗是否放下，确认放下后再行驶，防止车斗撞坏电线等建筑物。16、检查是否漏电，如电焊机等用电设备闸刀、线路、漏电保护器、接地要联接完好，电线无破损、无漏电。台架上的供电线路保证不漏电，必须先检查，后上人。17、台架上的小型工具要放入工具箱，防止坠落伤人。18、运送材料的车辆严禁人料混装，严禁超宽、超载、超高、超速，装运残料要捆绑牢固。车辆行驶过程中必须遵守出碴车输的有关规定。19、如发现支护结构有起皮、开裂、掉块等现象，应立即对支护结构进行加固补强。交底人年月日复核人年月日接受人年月日
