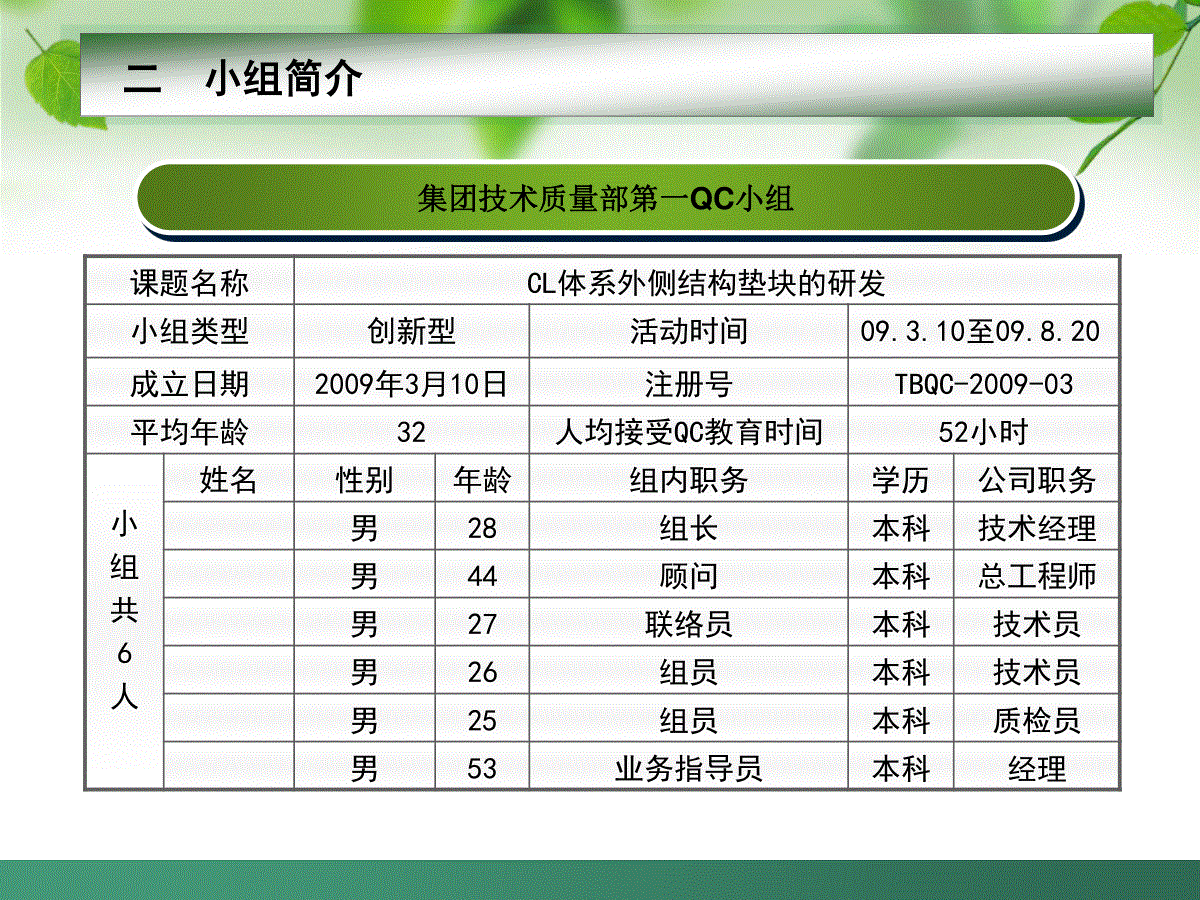

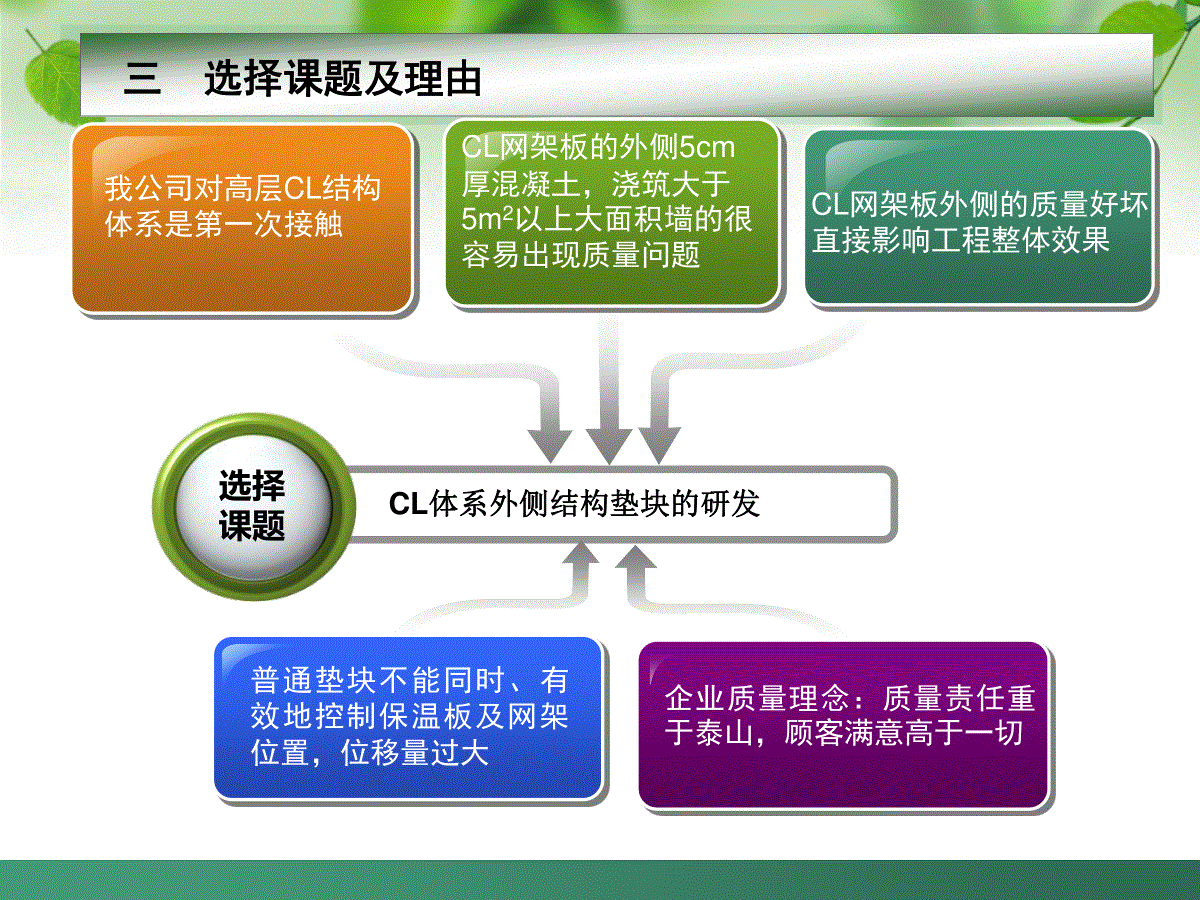

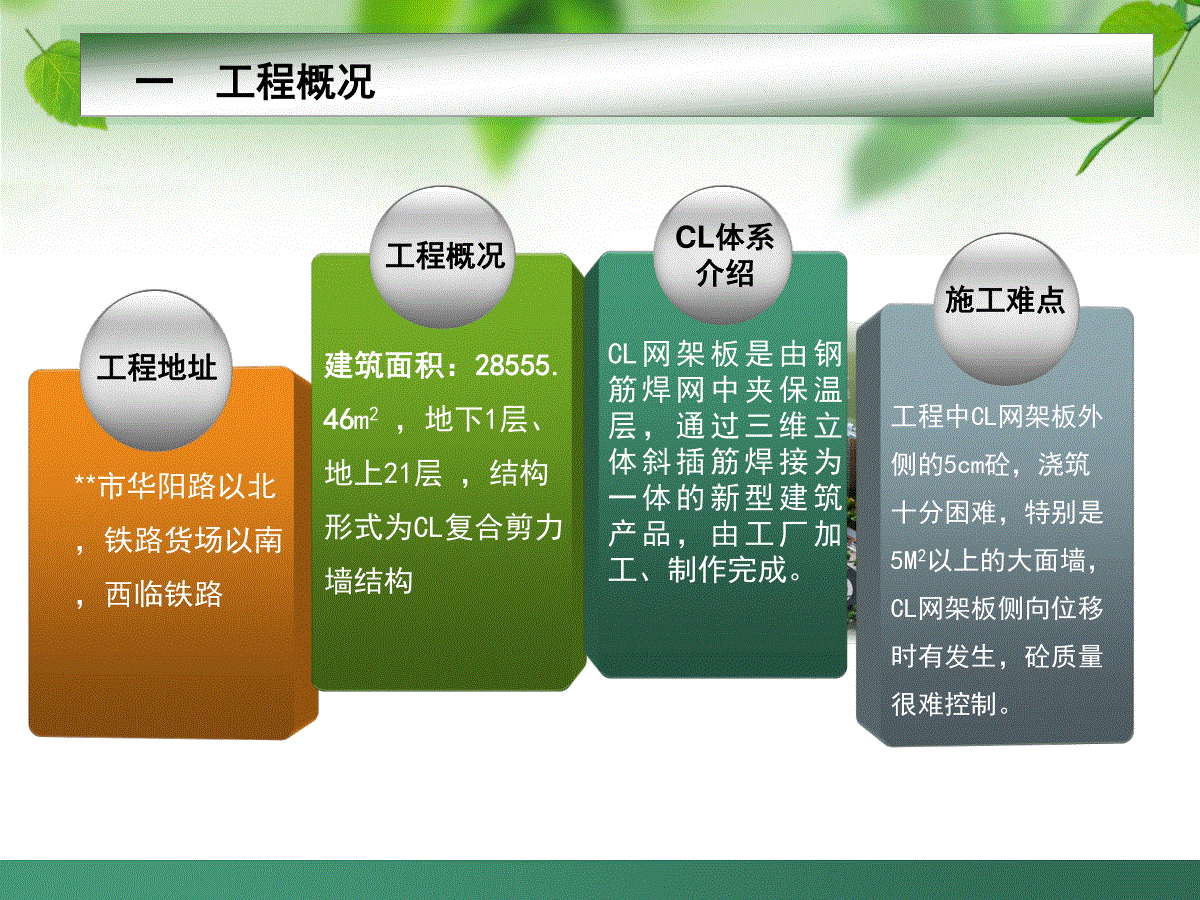

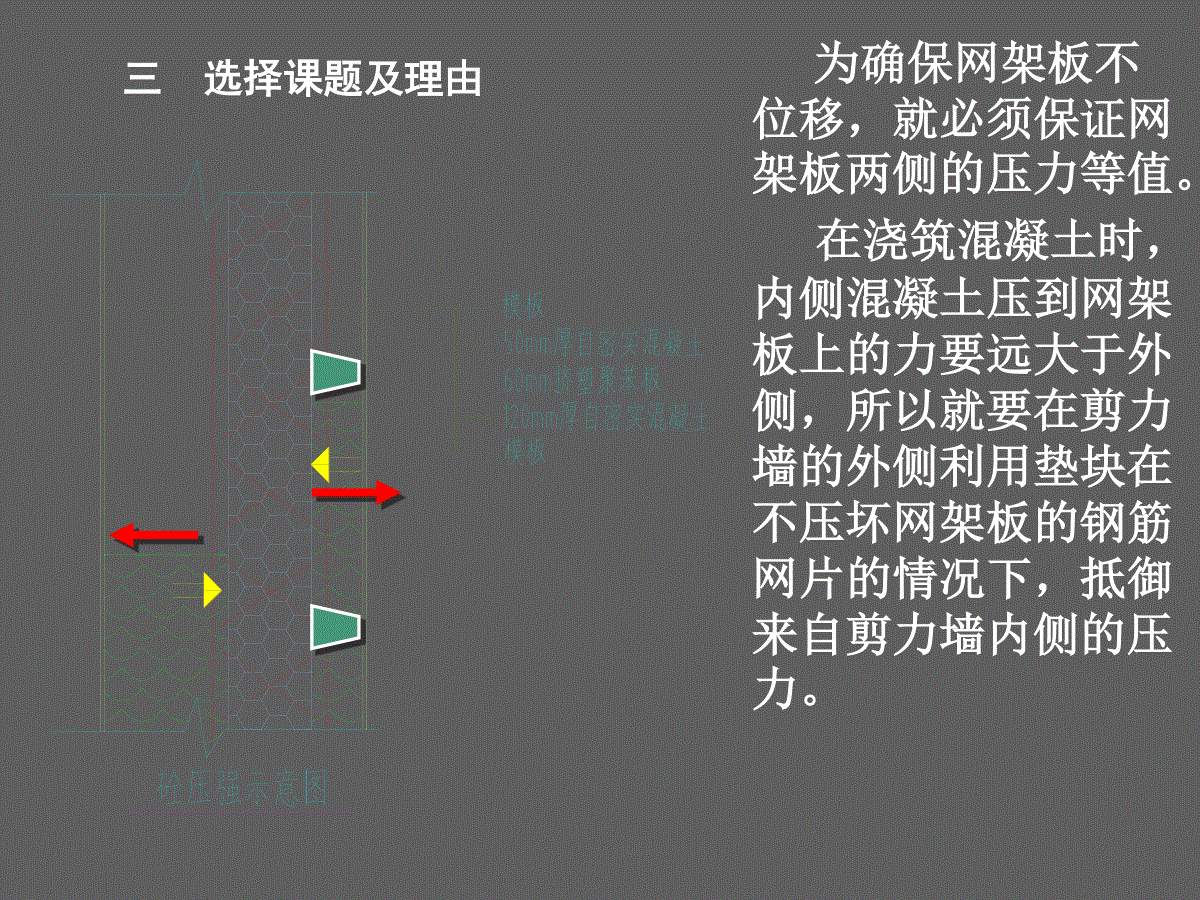

集团技术质量部第一QC小组工程地址一工程概况工程概况CL体系介绍**市华阳路以北,铁路货场以南,西临铁路建筑面积:28555.46m2,地下1层、地上21层,结构形式为CL复合剪力墙结构施工难点工程中CL网架板外侧的5cm砼,浇筑十分困难,特别是5M2以上的大面墙,CL网架板侧向位移时有发生,砼质量很难控制。CL网架板是由钢筋焊网中夹保温层,通过三维立体斜插筋焊接为一体的新型建筑产品,由工厂加工、制作完成。二小组简介课题名称CL体系外侧结构垫块的研发小组类型创新型活动时间09.3.10至09.8.20成立日期2009年3月10日注册号TBQC-2009-03平均年龄32人均接受QC教育时间52小时小组共6人姓名性别年龄组内职务学历公司职务男28组长本科技术经理男44顾问本科总工程师男27联络员本科技术员男26组员本科技术员男25组员本科质检员男53业务指导员本科经理集团技术质量部第一QC小组选择课题三选择课题及理由我公司对高层CL结构体系是第一次接触CL网架板的外侧5cm厚混凝土,浇筑大于5m2以上大面积墙的很容易出现质量问题CL网架板外侧的质量好坏直接影响工程整体效果CL体系外侧结构垫块的研发普通垫块不能同时、有效地控制保温板及网架位置,位移量过大企业质量理念:质量责任重于泰山,顾客满意高于一切三选择课题及理由为确保网架板不位移,就必须保证网架板两侧的压力等值。在浇筑混凝土时,内侧混凝土压到网架板上的力要远大于外侧,所以就要在剪力墙的外侧利用垫块在不压坏网架板的钢筋网片的情况下,抵御来自剪力墙内侧的压力。四课题目标(一)小组根据确定的课题设定目标为:研发出一种新型、适合CL网架板使用的垫块。多次参加QC成果发布会,学习了很多QC方面的实践知识,且本小组连续两届获得过公司一等奖,小组成员信心十足。公司和业主的支持与鼓励给予了良好的外部环境。QC小组成员素质较高,另外,我们通过调查,获取了一定的经验,具备了一定的技术水平。施工前期,我们进行了实验性施工和相关的考察与研究,初步找到了一些相关问题的解决办法。实现目标四课题目标(二)目标值可行性分析五提出方案并确定最佳方案方案一方案二方案三预制混凝土垫块现浇混凝土垫块塑料卡垫块(一)由于CL是一种较新型墙体材料,我公司更是第一次接触,没有可直接借鉴的施工经验。于是小组召开会议,运用“头脑风暴法”打破传统思维,相互启发,集思广益,归纳出如下可供选择的方案。照片照片照片五提出方案并确定最佳方案方案一:预制可卡型圆台垫块方案施工工艺流程为:拌合1:3砂浆(内掺速凝剂)→在平板上铺塑料布→垫块模具到位→模具内添放砂浆→将平板和垫块一并放入蒸养箱→取出垫块并脱模→安装在CL网架板序号垫块的作用效果可操作性经济成本结论1可以满足施工需求垫块为预制砼垫块,自重较大,有防脱落构造,搬运时易破损。不易实现批量生产,有养护费用,有破损等。每个垫块综合成本1.1元。可以采用小组成员针对CL网架板特殊构造原理,进行了面积为10m2的CL体系现浇模拟实验,对实验效果统计如下:现浇圆台垫块方案小组成员针对CL网架板特殊构造原理,进行了面积为10m2的CL体系现浇模拟实验,对实验效果统计如下:序号垫块的作用效果可操作性经济成本结论1可以满足施工需求湿作业,成型周期长,作业所需场地大,直接在网架板上成型,搬运时容易破损。垫块为现场作业,批量生产困难,考虑到垫块养护、易破损等因素成本偏高。每个垫块综合成本0.8元。可以采用五提出方案并确定最佳方案方案二:施工工艺流程:拌合1:3砂浆(内掺速凝剂)→将CL网架板平放→垫块模具到位→模具内添放砂浆→垫块脱模→垫块在CL网架板上自然养护→安装CL网架板塑料V字形垫块方案小组成员针对CL网架板特殊构造原理,进行了面积为10m2的CL体系现浇模拟实验,对实验效果统计如下:序号垫块的作用效果可操作性经济成本结论1能很好阻止CL网架板横向变形位移,CL网架板外侧5cm砼成型质量良好。塑料V字形垫块自重轻,安装简便,安装后不易脱落塑料V字形垫块材料为U-PVC,工厂加工,成本低廉。每个垫块综合成本0.5元。可以利用方案三:五提出方案并确定最佳方案施工工艺流程:工厂加工制作V字形垫块→CL网架板安装就位→安装垫块(二)我小组对以上方案的进行比对按照垫块的作用效果、可操作性、经济成本、科技含量四方面关键要素进行分析,结果如下:五提出方案并确定最佳方案序号方案名称抗位移作用效果施工可操作性经济成本科技含量1预制可卡型圆台垫块方案87%施工较容易,但前期加工程序复杂1.1元/个科技含量一般2现浇圆台垫块方案80%施工有困难、占用大量场地0.8元/个科技含量小3塑料V字形垫块方案95%施工难度小、安装方便0.5元/个科技含量高方案可行性分析比较表五提出方案并确定最佳方案方案比较柱状图垫块的作用效果可操作性经济成本科技含量评分比对方案一方案二方案三907583方案一方案二9183方案三80方案一方案二8784方案三85方案一方案二9283方案三81六问题的预测QC小组成员通过学习和研究各类施工期刊和相关的技术标准,将可能出现的问题归纳如下:问题一工程中垫块能否很好起到阻止网架板横向位移的作用?问题二工程中如何控制垫块使用成本?问题三工程中施工人员能否掌握塑料V型垫块使用方法?七制定对策QC小组成员通过学习和研究各类施工期刊和相关的技术标准后,将可能出现问题的相应对策归纳如下:序号方案目标对策措施地点时间负责人1验算CL网架板最大横向水平力,优化设计垫块组成结构,使其稳定性达到最大化很好阻止CL网架板横向位移优化垫块的组成结构翻阅有关资料,并由我公司科技部出具结构最优方案公司科技部7.62通过理论及实践相结合,研究如何控制垫块使用成本控制垫块使用成本理论和实践相结合,确定单位面积内垫块最佳使用量将单位面积CL网架板的横向侧移力与确定好的垫块方案统一考虑,并做相关实验公司科技部及施工现场7.63研究垫块的可操作性达到高效水平优化垫块的可操作性进行多次实验,研究垫块的使用最佳方案进行多次实验,研究垫块的使用最佳方案施工现场7.5实施一:垫块结构的优化设计八对策的实施1、经小组成员反复讨论研究,并在公司的科技部大力的支持下,提出垫块的初步方案。2、在集团天港建筑体系有限公司,我们对提出的各组方案进行试产,经多次实验比较,并优化设计后,垫块的最终选择方案为:3、经浇筑试验表明:只要垫块满足800N垂直抗压,就能满足阻止CL网架板横向侧移的使用要求。这种垫块的垂直抗压力能达到1000N~1100N,所以能够满足我们的使用要求。实施二:垫块使用成本控制八对策的实施1、我小组人员在施工现场组织了多组针对性实验,按照发挥垫块最大使用潜力并能节约垫块使用成本为原则,最终确定“下四、中五、上六”为最终方案2、经浇筑试验表明:按照此种方案实施在保证施工质量的前提下,可实现成本的最优控制。八对策的实施实施三:垫块使用方法的确定1、我小组和施工技术人员组织了多次模拟实验,确定了一套成熟的CL垫块使用方案,并对现场施工人员进行了详细的技术交底,对方案强制执行,并定人定岗,岗位负责制等措施,加强CL体系垫块安装质量控制。2、经现场实践证明:这种CL体系的新垫块的操作性强,施工简便,深受施工人员的欢迎。九确认效果1、成功实现了研发CL网架板外侧结构垫块的预期目标。2、工程上一层CL体系结构浇筑完成后,我小组对2500平米的CL体系结构墙体做了质量检查,没发现大的质量缺陷,优良面积达到2300平米以上,优良率达到2300÷2500≈92.6%,按照《建筑工程施工质量评价标准》(GB/T50375-2006)要求,CL体系观感质量“好”,达到优良标准。九确认效果1、小组节约成本约14.5万元。2、计算基础:公式:F=A1+A2+A3-B代入数值得:F=580*60+(0.4*8-0.5*3)*2500*20+500*60-5000=34800+85000+30000-5000=144800元≈14.5万元其中:F——综合节约成本A1——工程直接费用A2——垫块节约成本(传统垫块每个成本0.4元,每平米8个;V型垫块每个成本0.5元,每平米3个)A3——人工费及机械费B——活动经费十总结及标准化1、我们小组对这次QC活动认真总结,并由公司的技术质量部将此垫块应用整理成作业指导书,在集团类似工程中大力推广。2、小组将优化后的设计方案进行整理,向国家知识产权局提交了实用新型专利申请,现正在审核中。3、通过本次QC小组活动,达到预期的效果,取得了显著的经济效益和社会效益;提高了小组成员的科技创新能力。在今后工程施工中,我们需进一步加强施工组织协调,加大质检力度,集思广益,再度提高,确保集团此次开发项目如期完成,并早日实现工程“安济杯”目标。序号评价内容活动前打分活动后打分1团队精神60802创新能力60903质量意识70904参与意识60805TQC知识7090小组自我评价十一今后打算下一步打算由于我们在本次开展QC活动中,尝到了上述成果的益处,由此更加坚定了我们对科学管理的信心和态度。下一步我们的QC课题为《创建建筑工程临边防护标准化》。我们有信心、有决心在今后的工程项目实施过程中,决不安于传统的施工方法,针对施工中所不断出现的各种复杂工艺,再接再厉、勇于开拓创新、为我们集团公司再创造新的辉煌。
