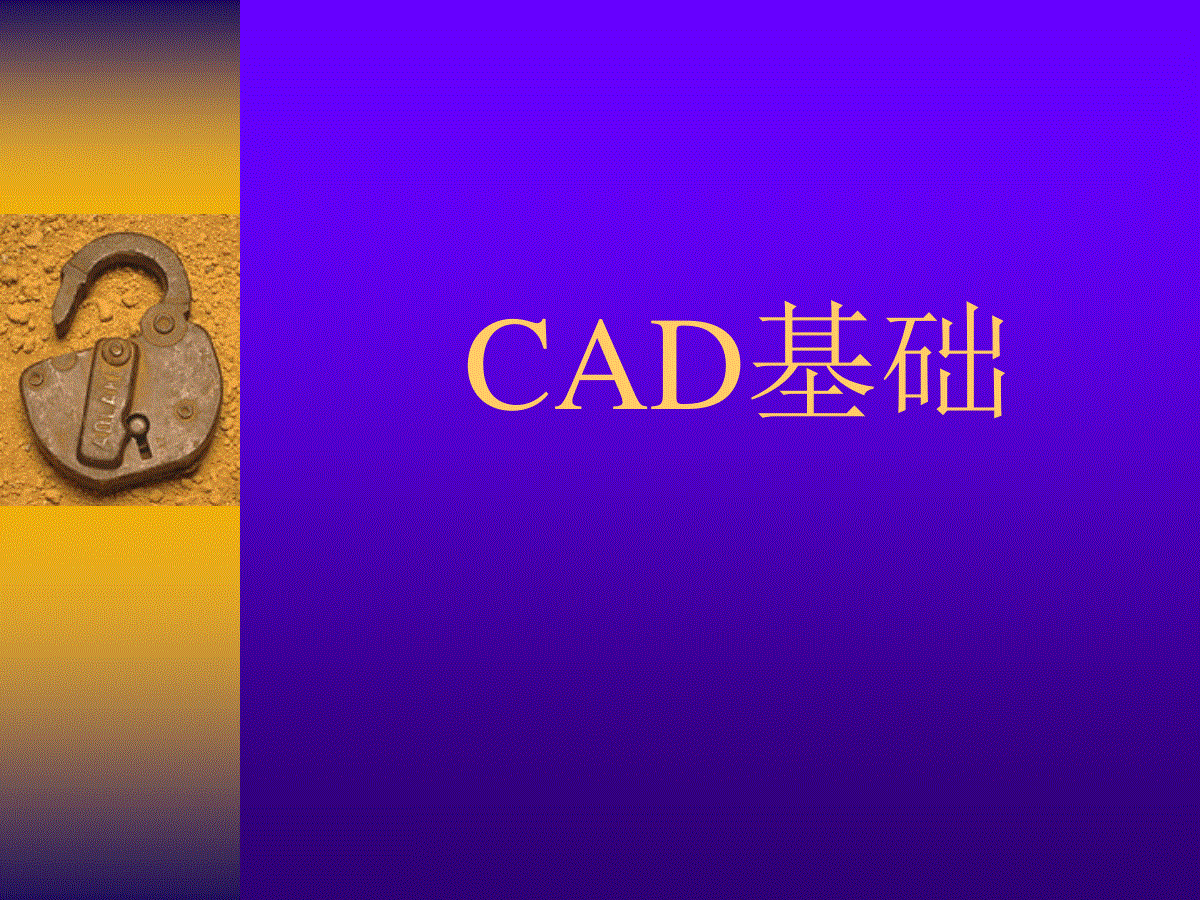

《CAD基础》PPT课件

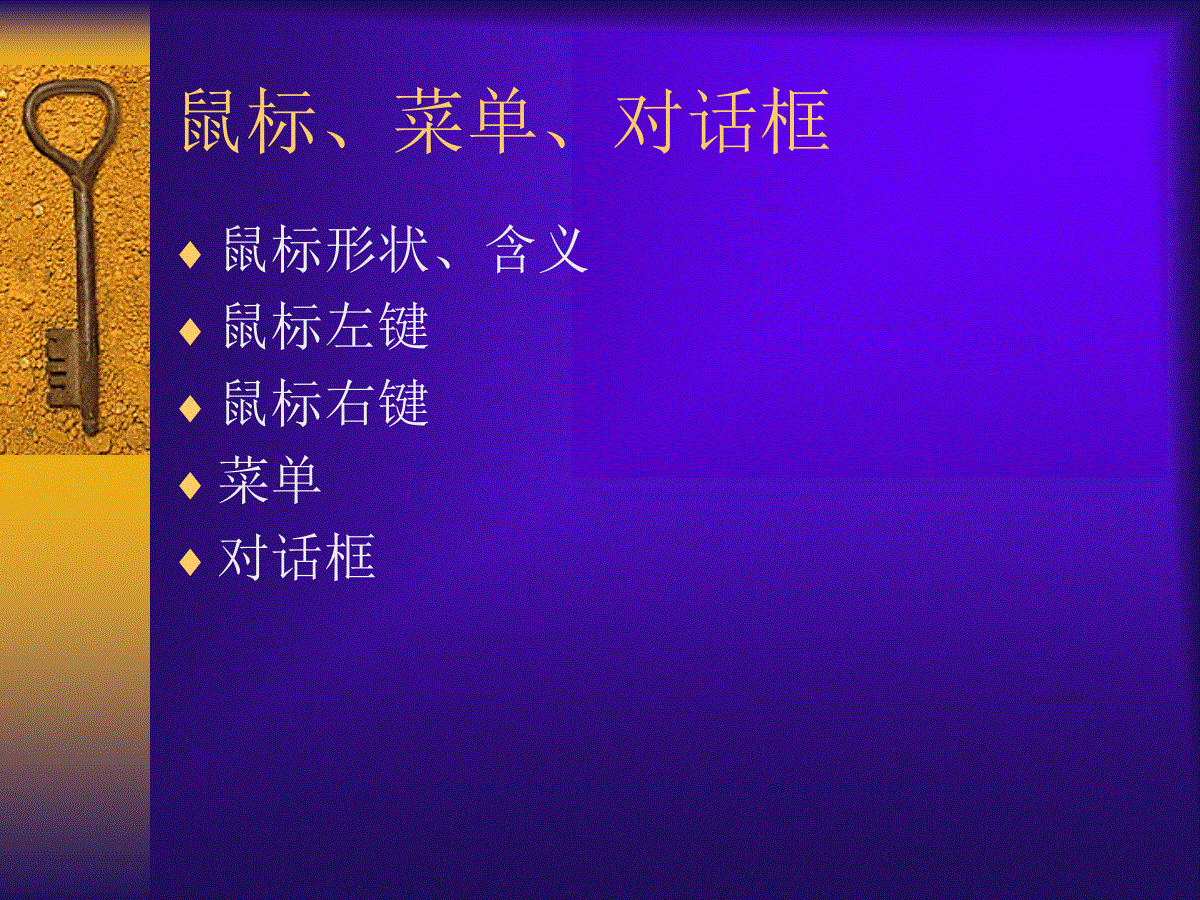

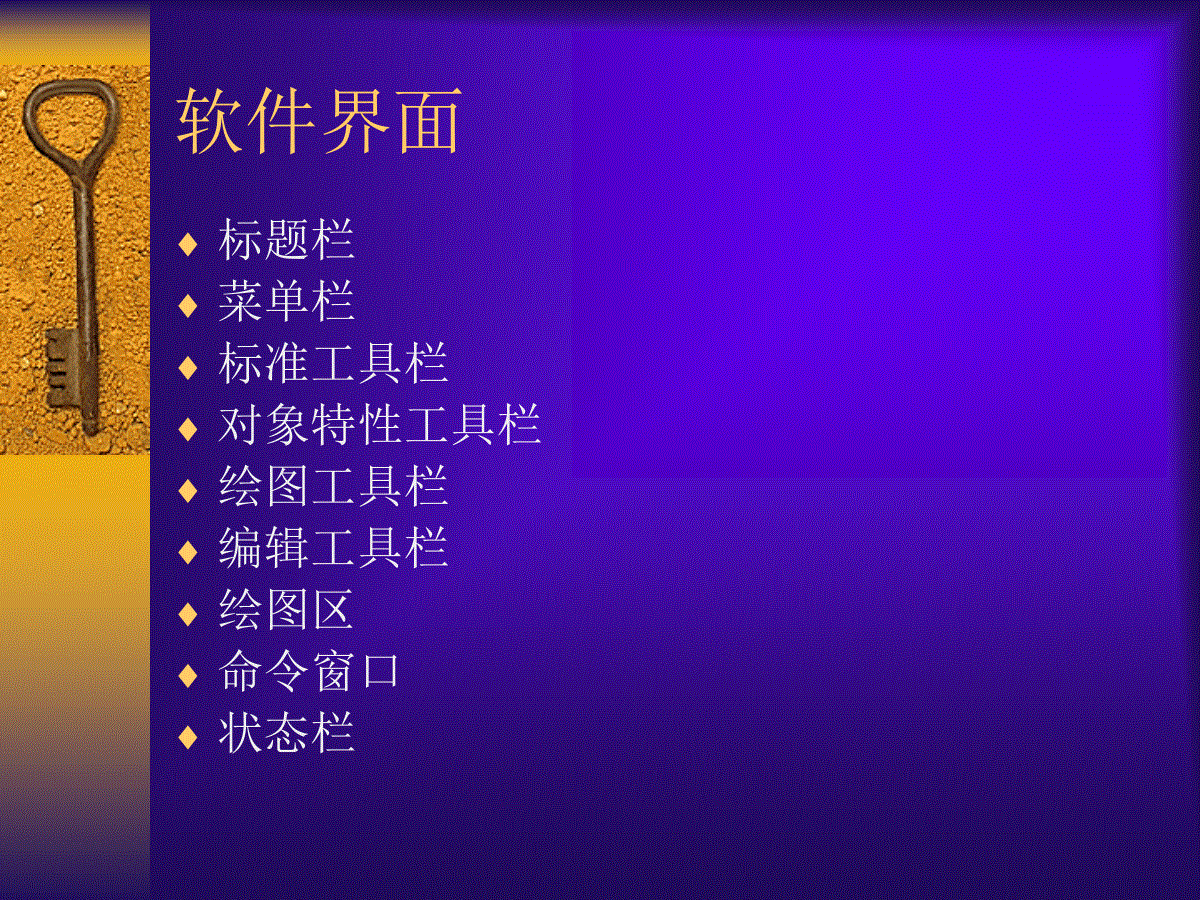

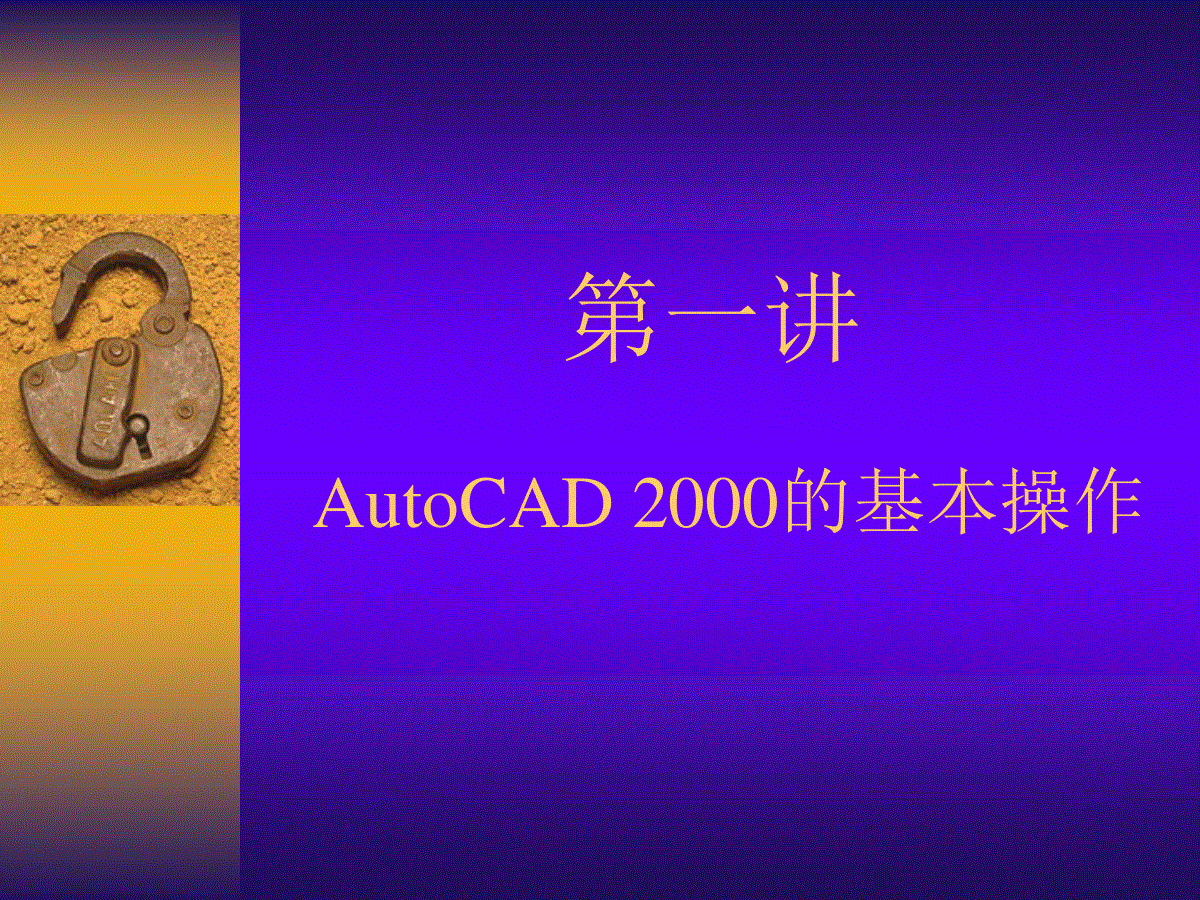

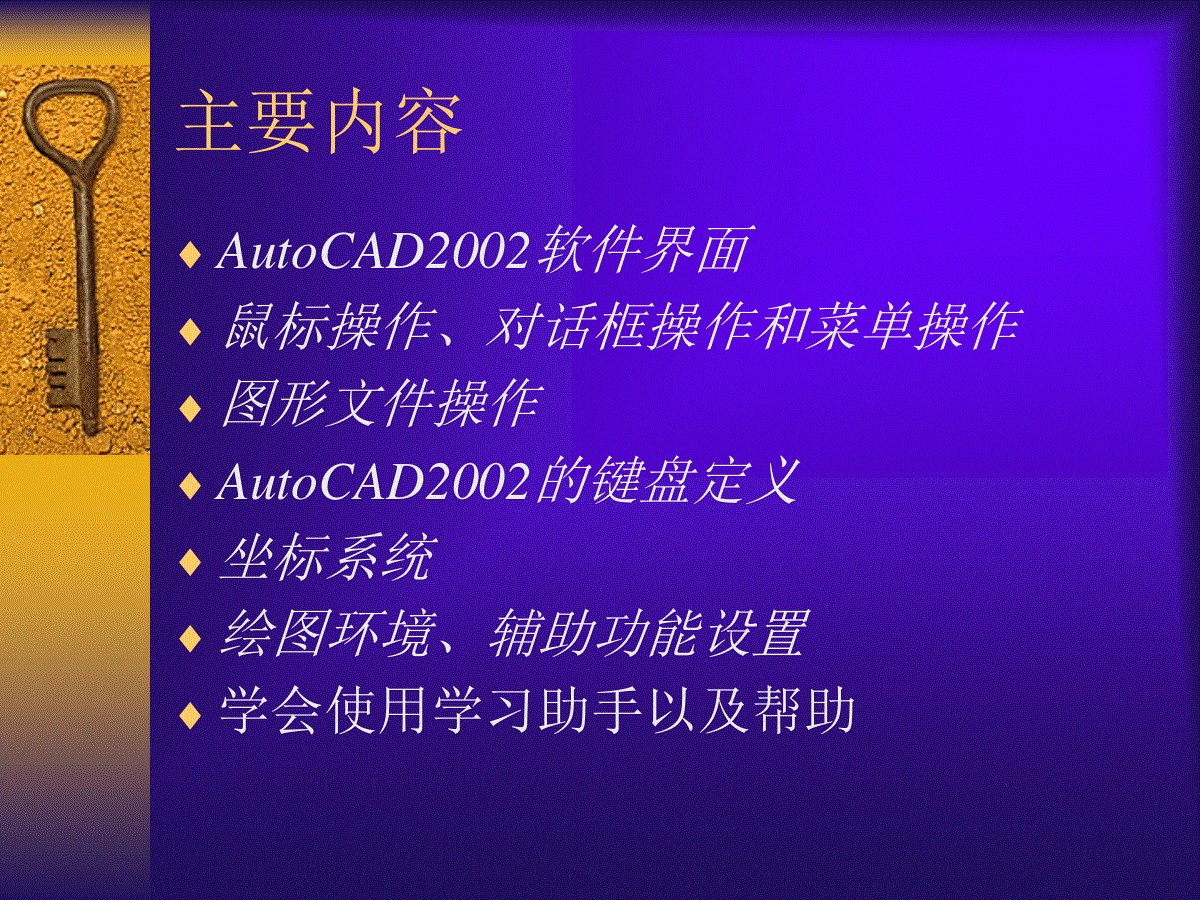

CAD基础第一讲AutoCAD2000的基本操作主要内容AutoCAD2002软件界面鼠标操作、对话框操作和菜单操作图形文件操作AutoCAD2002的键盘定义坐标系统绘图环境、辅助功能设置学会使用学习助手以及帮助软件界面标题栏菜单栏标准工具栏对象特性工具栏绘图工具栏编辑工具栏绘图区命令窗口状态栏鼠标、菜单、对话框鼠标形状、含义鼠标左键鼠标右键菜单对话框图形文件操作新建文件打开文件保存文件键盘定义Esc、回车键、空格键功能键F1-F9定义组合键调用AutoCAD命令方式键盘–在Command(命令)提示符下，由键盘键入命令名，然后按下Enter键或空格键调用AutoCAD命令。–在输入前，必须确认在命令提示区的最后一行已显示Command提示符。–如果不存在Command提示符，则使用Esc键将当前命令删除。–例如：Command：LINE(回车)菜单直接从AutoCAD工具栏中选择相应的命令项，点击鼠标左键即可。例：Draw-Ellipse-Center意义：表示Draw菜单中的Ellipse选项，Center是鼠标停留在Ellipse选项上弹出的新的选项。工具条工具条是调用命令的简捷方法LINE命令的输入可同样的在Draw工具条中选择LINE工具。命令选择后，命令对应的提示符将出现在Command命令提示区。Command命令行输入命令处理在输入参数后，用Enter结束不输入参数直接按Enter键，结束命令。退出当前命令方式：–Esc键–空格键–不带参数输入Enter键–右键打开快捷菜单选择Enter坐标系统笛卡儿坐标系统：（CCS）状态栏显示的坐标数值，反映当前光标所在位置。世界坐标系统：（WCS）基本坐标系统，由X、Y、Z轴组成，缺省设置。X轴正方向水平向右、Y轴垂直向上、Z轴垂直屏幕向外。坐标原点在绘图区左下角，图标上有一个W。用户坐标系统：（UCS）用户可以根据需要自己设置。笛卡儿坐标系统以两条互相垂直的直线作参考。水平线称为X轴，垂直线称为Y轴。两轴交点称为原点。原点作为确定任意点在XY平面位置的参考点。AutoCAD中，缺省原点位于屏幕的左下角。坐标输入方法绝对坐标：以原点（0,0,0）为基点定位，输入（x,y,z）值。相对坐标：某点相对于某一特定点的位置，输入方式@x,y通常情况下，绘图中常把上一操作点看作特定点。例如上一操作点是（10，5），输入相对坐标@7，6，则该点的绝对坐标为（17，11）。坐标输入方法绝对极坐标：极坐标是通过相对于极点的距离和角度来定义的。以原点为极点，水平方向为0度，逆时针为正。表示方式：1530,15表示该点相对于极点的极径为15个图形单位，30表示角度。相对极坐标：和相对坐标一样，用相对于某一点的极径和角度来表示。表示方法：@1060。绝对坐标系以原点(0,0)为参考点定位。AutoCAD中，绝对坐标用以逗号相隔的X坐标和Y坐标来确定。相对坐标系相对坐标系中，沿X轴与Y轴的距离不是相对于原点而言，而是相对于前一点而言。AutoCAD中相对坐标是由输入值前加@确定。例如：@4,0是指–沿前一点的横坐标方向正向移动4个单位–沿前一点的纵坐标方向不移动极坐标系极坐标系中点的坐标由与当前点的距离及与当前点连线和X轴正向的夹角来确定。符号约定：–角度的度量以水平轴（3点钟方向）为零度基线。–沿逆时针方向为正，顺时针方向为负。–极径永远为正值。–缺省设置可改。极坐标系例子更复杂的例子定制绘图环境设置绘图界限设置图形单位设置辅助功能设置绘图界限在[命令]提示符下输入Limits命令单击[格式]菜单下的[图形界限]命令左下角缺省值为（0，0），右上角用户自己设定。左下角为（0，0），右上角为（1189，841）则绘图区的范围就是标准0号图框大小的范围。设置图形单位单击[格式]菜单中的[单位]命令在[命令]提示符下输入Units命令出现对话框，可选择长度和角度类型等。设置辅助功能常用绘图辅助工具：正交、栅格、捕捉用鼠标左键点击状态栏辅助工具开关在[草图设置]对话框中设置辅助功能对状态栏的辅助工具开关点右键设置本讲总结熟悉软件界面及基本操作熟练掌握坐标输入方法绘图辅助功能作业:要求写出各点坐标，书面作业第二讲AutoCAD常用绘图命令主要内容绘制点、直线和多段线绘制圆、圆弧、椭圆和圆环绘制矩形和正多边形图案填充1.绘制画线（LINE）功能：连续绘制若干段直线线段。命令格式：命令行：command:line（L)菜单：下拉菜单→绘制→直线工具栏：绘图工具栏→LINE命令(1)作用：绘制直线输入LINE(L)命令后，系统将提示确定第一点，按要求输入输入格式：横坐标，纵坐标例如：4,51030LINE命令(2)可连续输入多个点，画出几根相交的直线。例如：LINE命令(3)-例子LINE命令(4)Close选项条件:连续画了两条或两条以上的直线后作用：将当前点与第一条线的初始点连接起来。例如：三角形等多边形必须是一个至少有三条边的封闭图形。使用方法：在连续输入三个点后出现，可输入C完成。LINE命令(5)–例子LINE命令(6)Undo选项如果发现画错了一条线，可直接输入undo或者(U)即可删除上次所画直线。如果画错的线多余一条，可重复使用undo命令LINE命令(7)直接距离输入在输入直线的下一点时，可直接输入距离，表示沿下一点的方向延伸该距离值。经常在正交模式下使用。2.绘制点（POINT）功能：绘制一个点。命令格式：命令行：command:Point（Po)菜单：下拉菜单→绘制→点工具栏：绘图工具栏→点类型及大小设置命令：DDPTYPE菜单：下拉菜单→格式→点样式功能:通过对话框设置点的类型及大小。3.绘制圆（CIRCLE）功能：绘制一个任意大小的圆。命令格式：命令行：command:CIRCLE（C)菜单：下拉菜单→绘制→圆工具栏：绘图工具栏→圆心、半径或直径-缺省方式通过确定圆心和半径或直径画圆Command:CIRCLE3P/2P/TTR/Centerpoint:输入一个点，表示圆心Diameter/Radius:①输入半径②输入D后，再输入直径三点画圆：通过确定圆周上三点来绘制一个圆Command:CIRCLE3P/2P/TTR/Centerpoint:输入3P,进入三点画圆方式Firstpoint:输入圆周上第一点Secondpoint:输入圆周上第二点Thirdpoint:输入圆周上第三点两点画圆：通过确定圆上一条直径所在位置来绘制一个圆Command:CIRCLE3P/2P/TTR/Centerpoint:输入3P,进入三点画圆方式Firstpoint:输入圆周上第一点Secondpoint:输入圆周上第二点Thirdpoint:输入圆周上第三点切切半径画圆：通过确定与圆相切的两个物体，以及圆的半径来画圆Command:CIRCLE3P/2P/TTR/Centerpoint:输入TTREntertangentspec:选取与圆相切的一个物体Entersecondtangentspec:选取与圆相切的另一个物体Radius:输入半径4.绘制圆弧（ARC）功能：绘制圆弧段。命令格式：命令行：command:ARC（A)菜单：下拉菜单→绘制→圆弧工具栏：绘图工具栏→三点画弧：通过圆弧上的三个点绘制圆弧Command:ARCCenter/Startpoint:输入第一点Center/End/Secondpoint:输入第二点Endpoint:输入第三点SCE方式：通过确定圆弧的起点、圆心和终点画弧Command:ARCCenter/Startpoint:输入起点Center/End/Secondpoint:输入CCenter:输入圆心Angle/Lengthofchord/Endpoint:输入终点SCA方式：通过确定圆弧的起点、圆心和圆心夹角画Command:ARCCenter/Startpoint:输入起点Center/End/Secondpoint:输入CCenter:输入圆心Angle/Lengthofchord/Endpoint:AIncludedangle:角度SCL方式：通过确定圆弧的起点、圆心和弦长画弧Command:ARCCenter/Startpoint:输入起点Center/End/Secondpoint:输入CCenter:输入圆心Angle/Lengthofchord/Endpoint:LLengthofchord:输入弦长SEA方式：通过确定圆弧的起点、终点和圆心夹角画弧Command:ARCCenter/Startpoint:输入起点Center/End/Secondpoint:输入EEndpoint:输入终点Angle/Lengthofchord/Endpoint:AIncludedangle:输入圆心夹角SER方式：通过确定圆弧的起点、终点和半径画弧Command:ARCCenter/Startpoint:输入起点Center/End/Secondpoint:输入EEndpoint:输入终点Angle/Direction/Radius/Centerpoint:输入RRadius:输入半径作业：1、利用画线命令在直角坐标系中画线，P1点为起始点，P1(20,10)P2(@30,10)P3(@30120)P4(20180)2、画1号图框0号图框（1189，841）1号图框（841，594）2号图框（594，420）3号图框（420，297）3、利用相对坐标绘图，图例如下：4、选择点的模式+将长100的线段五等分5.绘制椭圆（ELLIPSE）功能：绘制圆弧段。命令格式：命令行：command:ELLIPSE（EL)菜单：下拉菜单→绘制→椭圆工具栏：绘图工具栏→6.绘制正多边形（POLYGON）功能：绘制没有宽度的正多边形。命令格式：命令行：command:POLYGON（POL)菜单：下拉菜单→绘制→正多边形工具栏：绘图工具栏→绘制正多边形利用内接于圆绘制正多边形利用外切于圆绘制正多边形利用边长绘制正多边形7.绘制矩形（RECTANG）功能：绘制矩形，同时可以设置宽度、倒圆角和切斜角的大小。命令格式：命令行：command:RECTANG（REC)菜单：下拉菜单→绘制→矩形工具栏：绘图工具栏→绘制矩形只要确定两个对角点即可确定一矩形，回车后出现五个选项。倒角，设置倒角距离。标高，用于三维绘图。圆角，设置圆角半径。厚度，用于三维绘图。宽度，设置线宽。8.绘制圆环（DONUT）功能：绘制圆环。命令格式：命令行：command:DONUT（DO)菜单：下拉菜单→绘制→圆环9.绘制多段线（PLINE）功能：绘制由若干直线和圆弧连接而成的折线或曲线。命令格式：命令行：command:PLINE（PL)菜单：下拉菜单→绘制→多段线工具栏：绘图工具栏→绘制多段线多段线可以包含带有宽度的直线和圆弧，整条线段是一个实体，可以统一对其编辑。多段线中不同线段可有不同线宽和不同线型。输入命令后先指定起点，出现六个选项[圆弧（A）/闭合（C）半宽（H）长度（L）放弃（U）宽度（W）]绘制多段线A——转入画弧方式，有多种选项，L--转入画直线方式。C——将线段闭合。H——指定线段半宽值。L——定义下一线段的长度。U——取消刚刚绘制的线段。W——设置多义线的宽度，分起点宽度和终点宽度，可绘制椎形线段。作业:1、画多义线2画下图多线3画课本p182零
