河道土方开挖施工

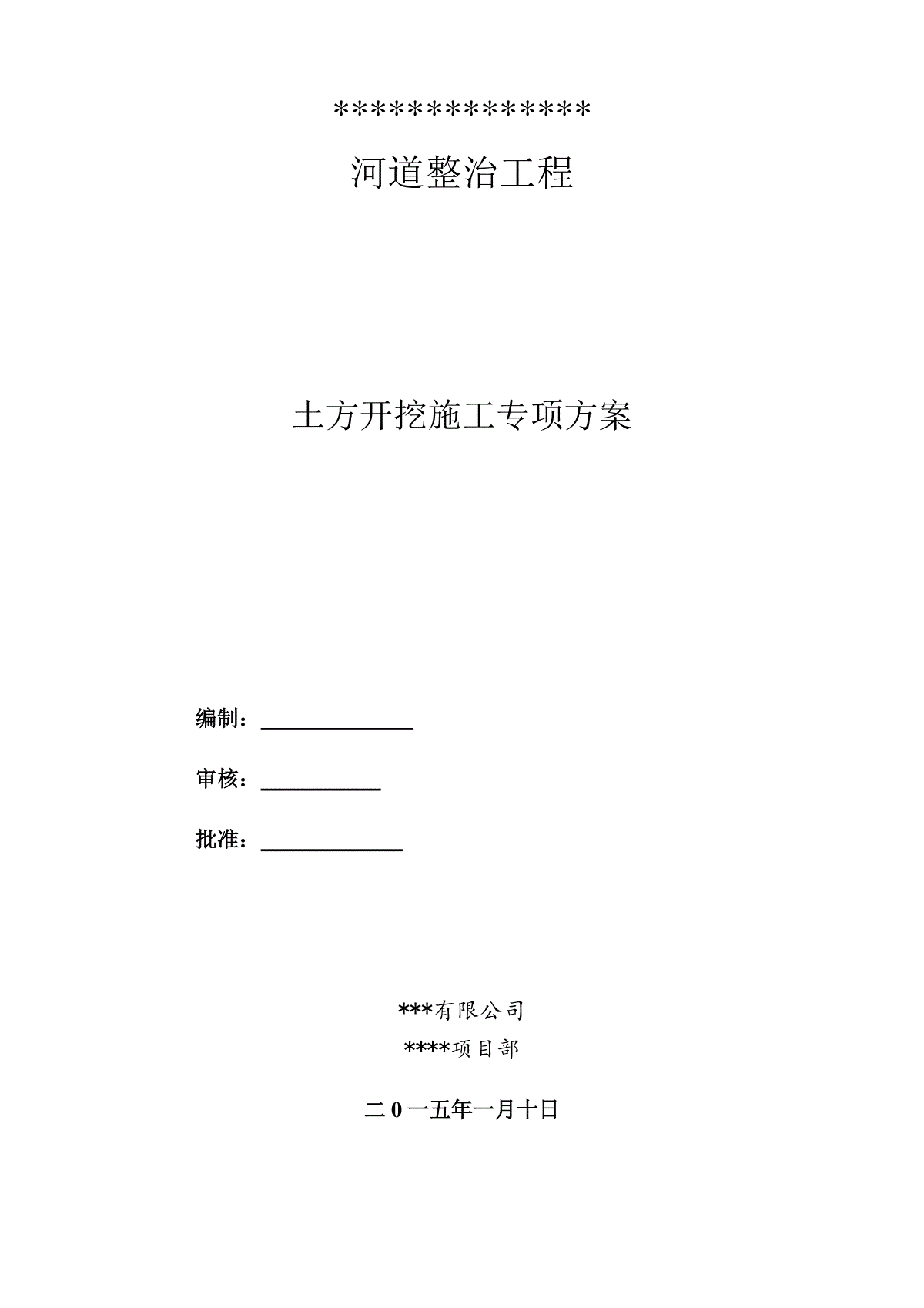

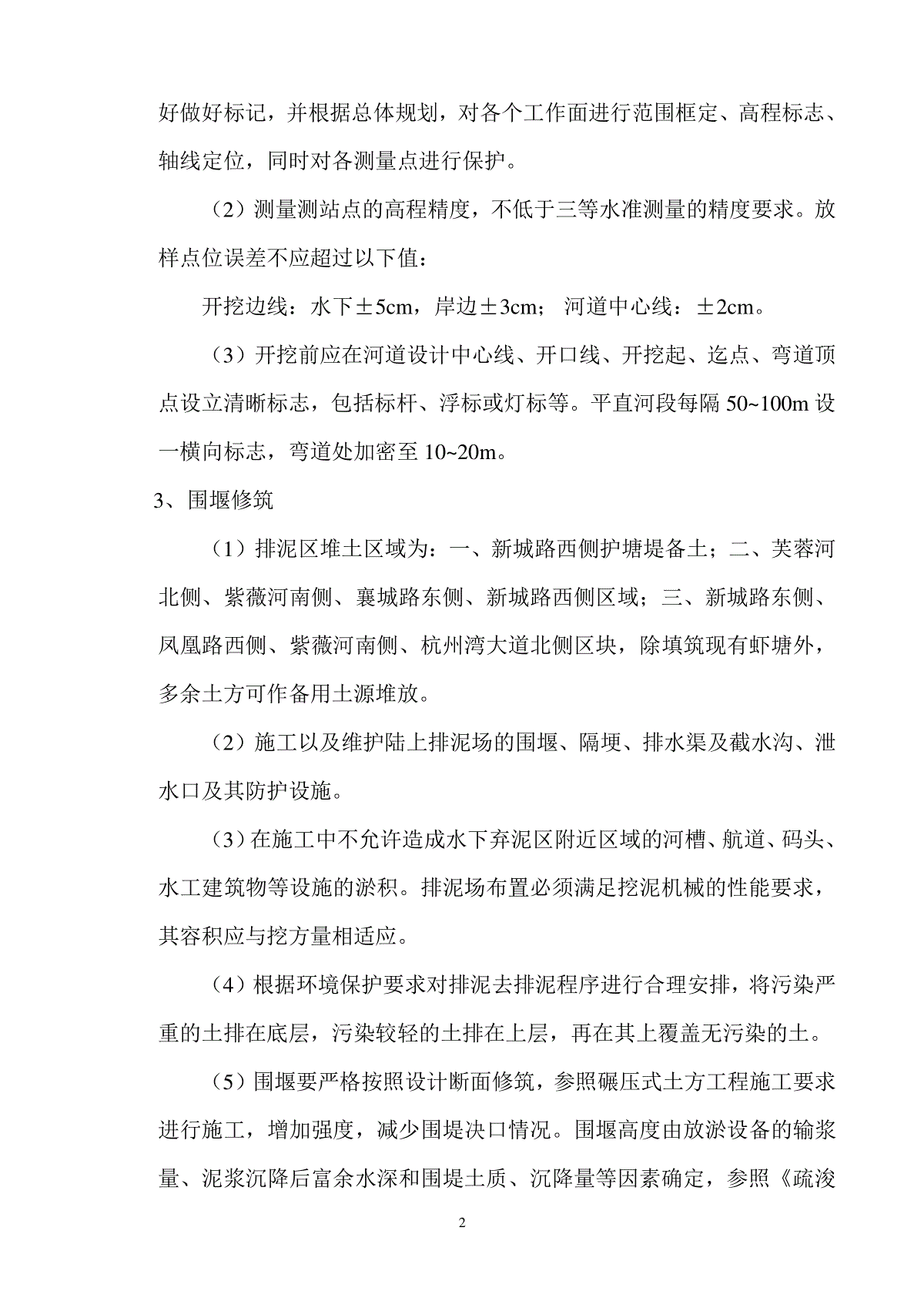

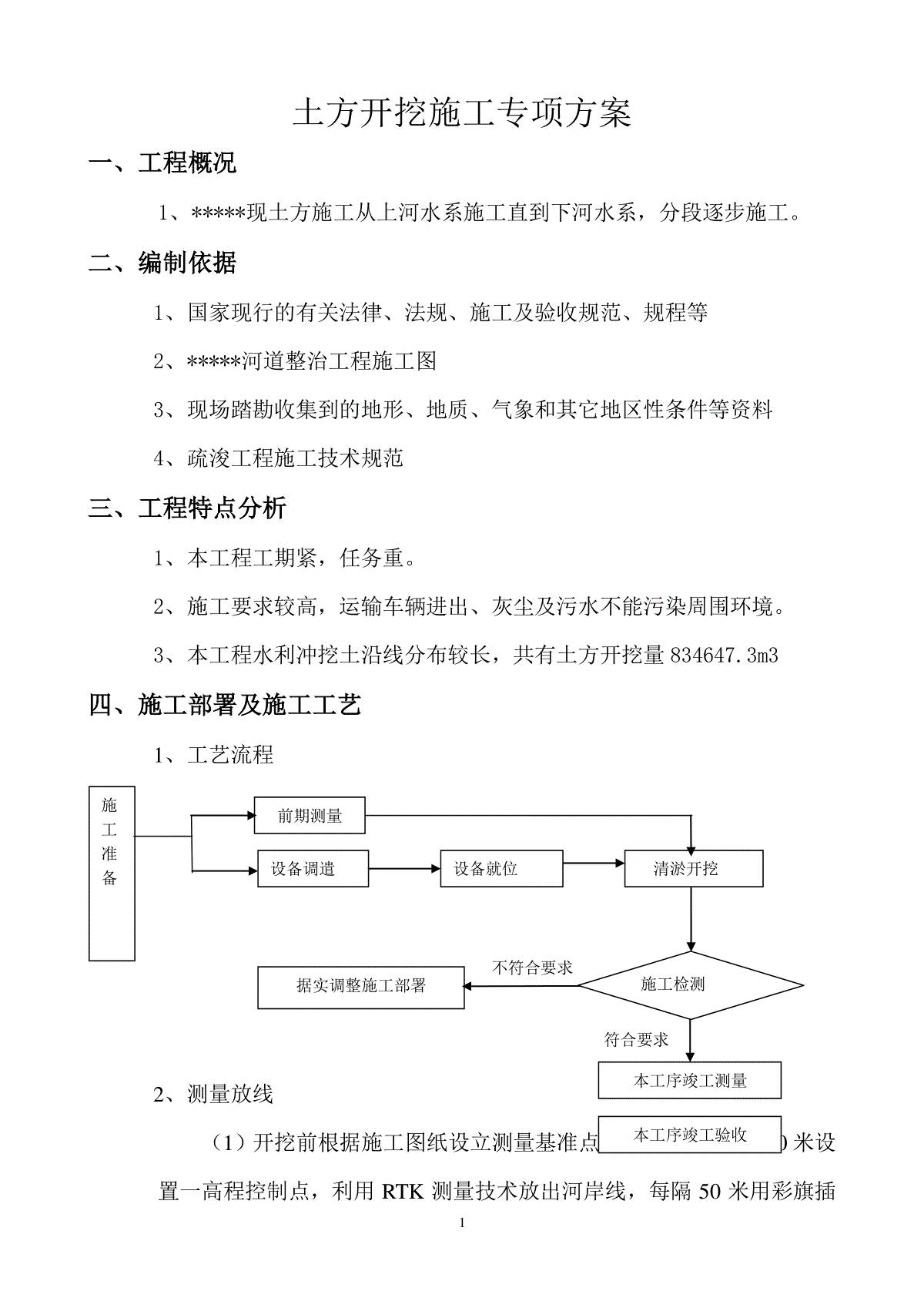

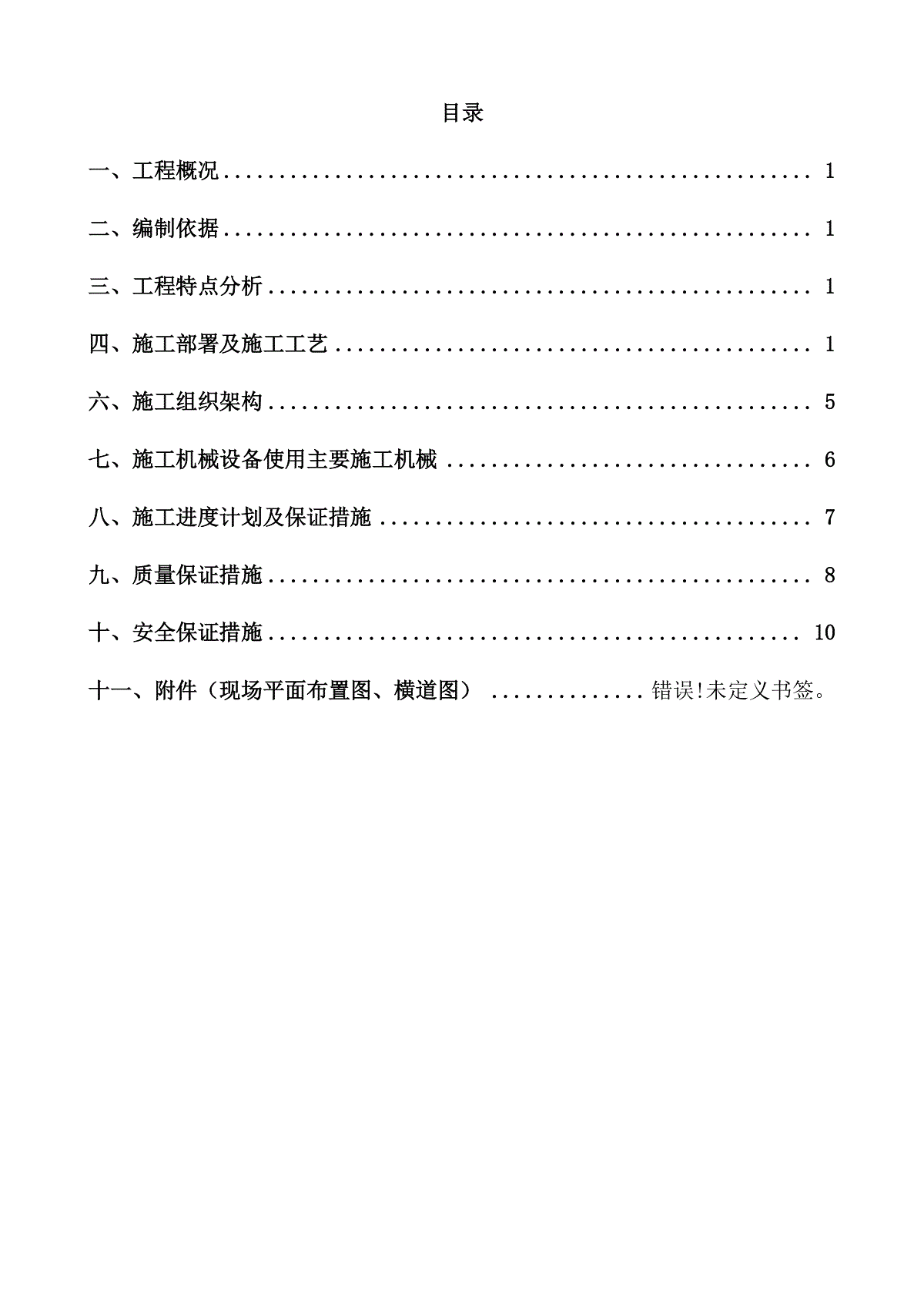

**************河道整治工程土方开挖施工专项方案编制：审核：批准：***有限公司****项目部二0一五年一月十日目录一、工程概况.....................................................1二、编制依据.....................................................1三、工程特点分析.................................................1四、施工部署及施工工艺...........................................1六、施工组织架构.................................................5七、施工机械设备使用主要施工机械.................................6八、施工进度计划及保证措施.......................................7九、质量保证措施.................................................8十、安全保证措施................................................10十一、附件（现场平面布置图、横道图）..............错误!未定义书签。1土方开挖施工专项方案一、工程概况1、*****现土方施工从上河水系施工直到下河水系，分段逐步施工。二、编制依据1、国家现行的有关法律、法规、施工及验收规范、规程等2、*****河道整治工程施工图3、现场踏勘收集到的地形、地质、气象和其它地区性条件等资料4、疏浚工程施工技术规范三、工程特点分析1、本工程工期紧，任务重。2、施工要求较高，运输车辆进出、灰尘及污水不能污染周围环境。3、本工程水利冲挖土沿线分布较长，共有土方开挖量834647.3m3四、施工部署及施工工艺1、工艺流程2、测量放线（1）开挖前根据施工图纸设立测量基准点，沿河岸线每隔200米设置一高程控制点，利用RTK测量技术放出河岸线，每隔50米用彩旗插符合要求不符合要求施工准备清淤开挖本工序竣工测量本工序竣工验收设备就位据实调整施工部署施工检测前期测量设备调遣2好做好标记，并根据总体规划，对各个工作面进行范围框定、高程标志、轴线定位，同时对各测量点进行保护。（2）测量测站点的高程精度，不低于三等水准测量的精度要求。放样点位误差不应超过以下值：开挖边线：水下±5cm，岸边±3cm；河道中心线：±2cm。（3）开挖前应在河道设计中心线、开口线、开挖起、迄点、弯道顶点设立清晰标志，包括标杆、浮标或灯标等。平直河段每隔50~100m设一横向标志，弯道处加密至10~20m。3、围堰修筑（1）排泥区堆土区域为：一、新城路西侧护塘堤备土；二、芙蓉河北侧、紫薇河南侧、襄城路东侧、新城路西侧区域；三、新城路东侧、凤凰路西侧、紫薇河南侧、杭州湾大道北侧区块，除填筑现有虾塘外，多余土方可作备用土源堆放。（2）施工以及维护陆上排泥场的围堰、隔埂、排水渠及截水沟、泄水口及其防护设施。（3）在施工中不允许造成水下弃泥区附近区域的河槽、航道、码头、水工建筑物等设施的淤积。排泥场布置必须满足挖泥机械的性能要求，其容积应与挖方量相适应。（4）根据环境保护要求对排泥去排泥程序进行合理安排，将污染严重的土排在底层，污染较轻的土排在上层，再在其上覆盖无污染的土。（5）围堰要严格按照设计断面修筑，参照碾压式土方工程施工要求进行施工，增加强度，减少围堤决口情况。围堰高度由放淤设备的输浆量、泥浆沉降后富余水深和围堤土质、沉降量等因素确定，参照《疏浚3工程施工技术规范》采用挖机进行围堰施工，堰顶宽选1.8ｍ，临水坡1:2背水坡1:2超高0.5ｍ，填塘压浸区内每间隔400-500ｍ修筑隔堤，将填塘压浸区划分为若干个格区，成为长条形。隔堤高度同分期围堰高度齐平，内外边坡1:2，顶宽1.8ｍ。4、清基首先按设计文件要求进行淤区基础清理，机械采用挖掘机，具体技术要求为：（1）挖机清淤时基础表层的淤泥、腐殖土、泥炭土等不合格土和草皮、杂填土等杂物一律清除。清基深度为80～100cm。根据测量放样标出的河岸线，各班组采用两台挖机，由河道北岸到南岸，由东向西逐步清淤。（2）将河道范围内开挖线以下的树根、草根，芦苇，垃圾、以及及遗留的坑、槽、孔、穴全部清除，并按施工图纸和监理机构的指示回填密实。回填中做好排水工作，保持干场作业。（3）开挖中清除的弃土、废物、废渣等，按指示运到指定场地堆放。5、输浆管敷设（1）输浆管主要采用泥浆泵专用软管，输浆管连接采用螺栓固定搬运采用人工与吊车同步进行。输浆管线敷设路线详见附件1（2）选择顺直、平稳、合理的线路，尽量利用道旁边埂，控制管道占地不超过2m，减少压地。正确使用管子接头，安装严密，不冒不漏，一旦发现泄漏，及时更换。群泵成弧形布置，间距合理，集砂池距群泵50m。6、冲挖施工4（1）采用4PL－250泥浆泵和250ND加压泵相结合的组合泵淤形式。即4PL－250泥浆泵在距加压泵有效工作范围内布置；群泵抽泥浆送至集浆池；一级加压泵远距离输沙至二级加压泵；二级加压泵再经过接力将泥沙输送至淤区。根据工程量及工期要求设1套组合泵组分别进行两级加压输送。在设备选择上考虑本身的性能及相互结合配套的性能，使下一级能将上一级输送到的泥浆完全转送出去，保证集浆池不发生漫项现象。同时的容量要满足来泥浆量的要求，并及时通过加压泵输走。（2）冲挖直接用高压清水泵从外河道中抽取水冲挖，每隔200米在河道中心线位置布设泥浆泵，采用高压水枪由河道中线向四周冲挖，首先先开挖出一个安置泥浆泵的泥浆池，泥浆池要求安置泥浆泵的四周形成一个缓坡，即形成以泥浆泵为中心最低点，向周围辐射扩散的斜坡面形式，便于开挖出来的泥浆逐步向泥浆泵靠拢。（3）泥浆泵放置在泥浆池中进行局部调整，安置到位，施工人员持高压水枪采用顺掌式开挖方法，水流冲击方向与地面夹角角度控制在为45-65度范围内，由下而上进行开挖，随之冲挖出来的泥浆由四周顺坡面流向泥浆泵，泥浆泵抽送到集浆池当中，加压泵加压，利用输泥管道将泥浆输送到泥塘中（4）由于冲挖深度较深，要求冲挖施工采用分层开挖，分层高度控制在2米范围内，泥浆泵施工过程中，要求各班组派专人清理流向泥浆泵的杂草等废弃物。五、施工技术控制1、围堰注意要素（1）围堰应经监理人批准后方能进行填筑。应确保施工中的围堰稳5定。（2）围堰的取土和填筑应满足规范规定，使用的土料应经监理人批准。筑堰前，应将堰基上的杂草、树根、腐殖土层等清除干净，将表土翻松，并予压实。围堰填筑须分层压实，筑堰过程中的堰顶填筑高差应小于15cm。（3）对于长度较大的排泥场，每隔400~500m加筑中间隔埂，隔埂应交叉布置以防泥浆串流冲刷堰基。隔埂顶高程应与吹填高程一致。（4）利用现有堤防作为围堰一部分堰体时，围堰不得占用堤防顶宽，并不得因设置排泥场而损坏堤防，一旦堤防受损，应立即修复至监理人同意为止。2、河道管道施工注意要素（1）河道开挖应尽量保持河道现状岸坡不受破坏，维持河道现有蜿蜒性。河道开挖中两侧水边保留2m～3m的滩地，便于水生植物生长。（2）确保不破坏遇临河房屋、道路、桥梁等护岸建筑物其结构。（3）局部保洁工作尚未开展的河道存在水生漂浮植物滋生，影响水质。清淤时对河面水生植物滋生的河道进行清理，以保持河道水面整洁，若遇河中沉船应清理掉。六、施工组织架构1、针对本工程的工期要求和工程特点，确保工期、质量、安全、环保等全面实现建设目标，由项目部负责施工管理，组建施工队进行施工，施工队设置技术负责人，配置若干施工人员，人员配备见下。项目实施组织机构图项目经理：6施工人员一览表序号人员名称人数1队长32技术负责人33技术员34安全员35质检员36电工37机械操作人员308其他人员6七、施工机械设备使用主要施工机械序号机械设备名称单位数量规格型号1高压清水泵台183B-572泥浆泵台18NL125-203加压泵台6T250PS-354挖机台9测量仪器设备序号设备、仪器名称单位数量备注1全站仪台3施工负责人：质量负责人：安全负责人：测量负责人：副经理：技术负责人：72GPS测量中海达台13水准仪台3八、施工进度计划及保证措施1、施工进度计划横道图（详见附件）2、施工进度保证措施（1）根据工程进度计划要求，合理划分施工阶段，并对各施工阶段进行分解，突出关键、突出控制节点。在施工中针对各施工阶段的重点和有关条件，制定详细的施工方案，安排好施工顺序，实现流水作业，作到连续均衡施工。作好土方、工力、施工机械、材料的综合平衡，确保施工期控制点的实现。（2）根据施工计划，按专业工种进行分解，确定完成日期。同专业、同工种的施工任务由项目经理部统一调度，不同专业或不同工种之间的任务，由项目经理亲自组织协调，在下达施工任务时要强调两工种之间的相互衔接和配合，确定交接日期。（3）加强日常施工管理，检查当天生产进度情况，及时解决施工中出现的问题，搞好生产调配及协调工作，确保月计划的完成。（4）根据施工进度计划，主要劳动力的配置按阶段配置。根据不同阶段对工种人员的不同要求，进行分阶段配置，以满足关键线路控制点的要求和进度计划分项目标的要求，同时优化劳动力配置（包括工人技术等级、体能素质、思想素质等方面）（5）利用我们的优势，全面采用机械化施工，加快施工进度，减少劳动强度。本工程利用我公司现有和长期合作单位的专业施工机械进场施工，能满足大型工程施工要求。加强对工程机械的检修保养工作，保8证机械设备无故障运转，提高施工设备的利用率和完好率。（6）强调在本工程各施工队伍之间的协调配合，共同完成任务。当工程进度受到客观因素影响时，应加强计划的跟踪修订工作，随着计划的修订，保证资源的供应，以确保总工期的实现。（7）推行“项目法”施工，实行目标管理，建立岗位责任制，搞好内部经济承包，奖罚分明。（8）采用计算机网络计划技术，合理安排工期，利用我公司所具备的优势，加强施工控制，保证工期。九、质量保证措施1、建立质量、安全控制管理网络（1）现场组建工程质量保证体系及工程质量管理保证网络体系，选派有经验的工程技术人员对施工现场的各个环节和工程质量进行检查。明确责任关系，从组织上确保工程的质量达标。建立健全技术责任制度，推行全面质量管理，设立专职质检员，实行事前、事中、事后控制，对重要工序的质量、施工技术方案进行论证，确定质量控制目标，采取相应措施，从制度上确保施工质量，成本合理，安全可靠。质检人员及时向业主报告检查中发现的问题，并提供必要的资料2、现场使用的全站仪、水准仪、经纬仪经过法定检测单位定期检测合格后，由专人使用、保管。3、项目部技术人员应熟悉施工图纸、施工规范和质量检验标准、验收规范和验收制度，做好施工前的技术交底和质量标准交底工作，进一步落实有关施工工艺和施工方法。4、严格按照国家现行操作规程和文明施工规定进行施工，加强工程现场9管理，做到不违章指挥、不违章操作，对不合格材料坚决清理出场。5、加强原材料验收和测试制度，各种材料进场时，按规定收取质保单或合格证，并及时在见证人员见证的情况下，进行取样复试，合格后方可使用，以保证工程产品的内在质量。块石无风化、无裂纹，符合设计要求。6、建立质量否决制，以专职质检员为主，与现场施工员一起，重点加强班组的施工质量控制，认真做好质量抽查、验收工作。7、成立活动小组，以质量创优、达标为目的。开展全面质量管理活动，开展质量自检、抽检、定期进行检查、评定，奖优罚劣。8、按照拟定施工程序，严格执行三检制，班组每道工序自检合格（优良）后，项目部复检，公司质安科终检后，经监理验收符合要求签字再进行下道工序的施工。出现质量事故坚决按“四不放过”原则和国家有关法规处理。内业资料整理及时、准确、整齐、齐全，与外业同步，保存原始数据备查。9、及时请监理、设计、业主单位的专家、工程师到现场检查，发现不足，及时纠正整改，确保工程质量。10、测
