施工现场临时用电安全教育培训资料【PPT课件】---2016年11月

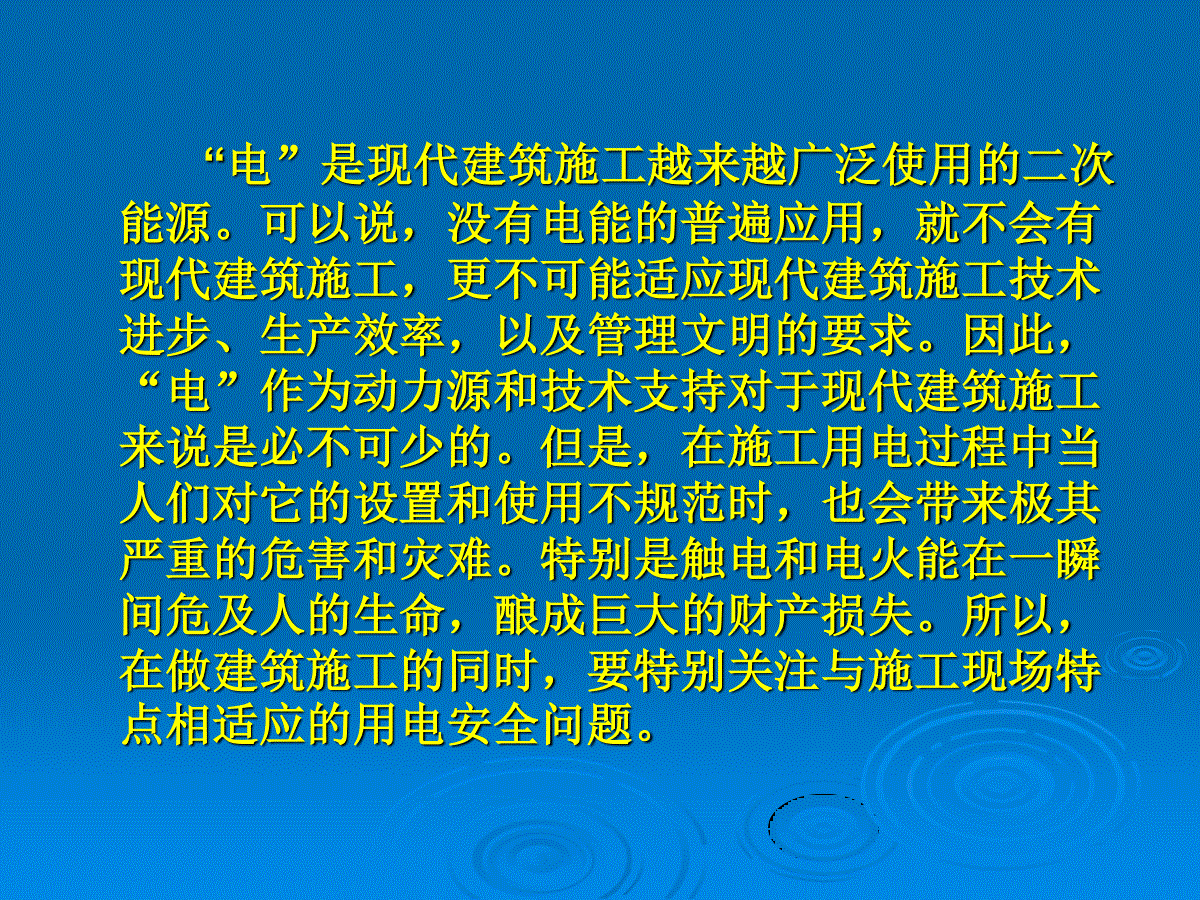

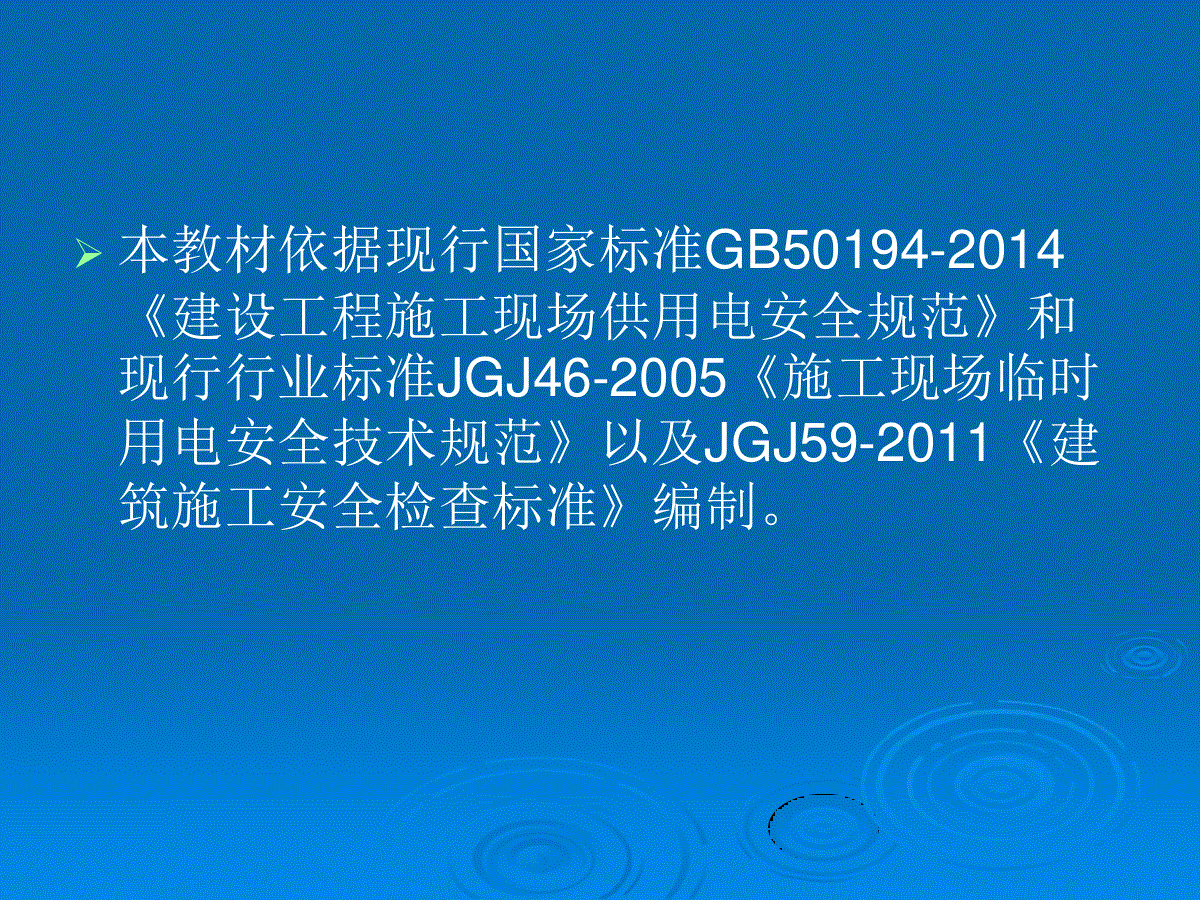

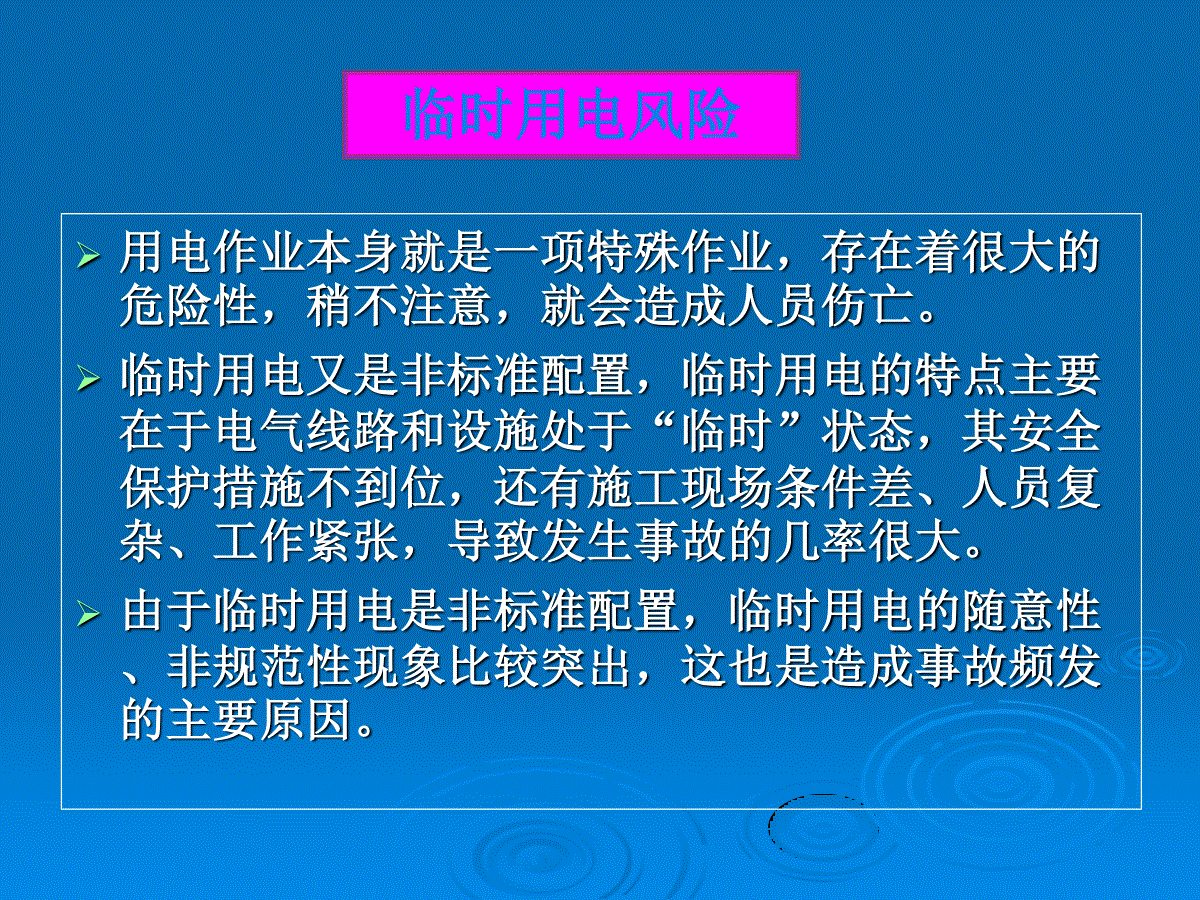

施工现场临时用电安全教育培训甘肃建投土木工程建设有限公司编制：李小飞二〇一六年十一月本教材依据现行国家标准GB50194-2014《建设工程施工现场供用电安全规范》和现行行业标准JGJ46-2005《施工现场临时用电安全技术规范》以及JGJ59-2011《建筑施工安全检查标准》编制。“电”是现代建筑施工越来越广泛使用的二次能源。可以说，没有电能的普遍应用，就不会有现代建筑施工，更不可能适应现代建筑施工技术进步、生产效率，以及管理文明的要求。因此，“电”作为动力源和技术支持对于现代建筑施工来说是必不可少的。但是，在施工用电过程中当人们对它的设置和使用不规范时，也会带来极其严重的危害和灾难。特别是触电和电火能在一瞬间危及人的生命，酿成巨大的财产损失。所以，在做建筑施工的同时，要特别关注与施工现场特点相适应的用电安全问题。临时用电风险用电作业本身就是一项特殊作业，存在着很大的危险性，稍不注意，就会造成人员伤亡。临时用电又是非标准配置，临时用电的特点主要在于电气线路和设施处于“临时”状态，其安全保护措施不到位，还有施工现场条件差、人员复杂、工作紧张，导致发生事故的几率很大。由于临时用电是非标准配置，临时用电的随意性、非规范性现象比较突出，这也是造成事故频发的主要原因。最常见的触电伤害事故主要有以下几类:(1)与带电导线直接接触(2)与带电设备接触(3)与带电材料接触(4)与带电梯子接触临时用电风险7施工安全用电目录一、施工临时用电三项原则二、临时用电管理三、外电线及电气设备防护四、接地与防雷五、配电线路六、安全用电知识七、以案例分析警示大家提高安全意识1、采用三级配电系统；（强制条文）2、采用TN-S接零保护系统；（强制条文）3、采用二级漏电保护系统。（强制条文）一、施工临时用电三项原则第1.0.3条：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。原则一：采用三级配电系统（强制条文）三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。施工临时用电的基本知识PE（保护接地线)10kv一级分配箱二级分配箱用电设备开关箱N（零线）设备一级总箱二级分配箱三级开关箱三、用电设备必须实行“一机、一闸、一漏电保护、一箱、一锁”要求设置。规范硬件配置（强制条文）三级配电备注：此页有链接。隔离开关（外观不同）为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：分级分路规则动、照分设规则压缩配电间距规则环境安全规则分级分路规则从一级总配电箱(配电柜)向二级分配电箱配电可以分路。即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。从三级开关箱向用电设备配电必须实行“一机一闸”制，不存在分路问题。即每一个开关箱只能联接控制一台与其相关的用电设备(含插座)，包括一组不超过30A负荷的照明器，每一台用电设备必须有其独立专用的开关箱。（强制条文）施工临时用电的基本知识三级配电系统结构形式示意图（放射式配电）一级总配电箱二级配电箱配电箱与开关箱8.1.2：总配电箱应设在靠近电源的区域；分配电箱应设在用电设备或负荷相对集中的区域，且与开关箱距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m；8.1.3：严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）；8.1.4：动力、照明开关箱必须分设；配电箱与开关箱8.1.8:固定式配电箱、开关箱的中心点与地面的垂直距离为1.4~1.6m；移动配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m；8.1.11：N、PE线必须分别通过N、PE端子板连接；N端子板必须与金属电器安装板绝缘，PE端子板必须与金属电器安装板做电气连接；8.1.15：进出线口应设箱体的下底面；8.1.17配电箱、开关箱外形结构应能防雨防尘；配电箱与开关箱隔离开关、漏电保护器的安装要求：8.2.3：总配电箱应装设电压表、总电流表、电度表等；8.2.4：分配电箱应装总隔离开关、分路隔离开关及总、分断路器或总、分熔断器。8.2.5：开关箱必须装设隔离开关；8.2.8、8.2.10、8.2.11：漏电保护器应装设在总配电箱、开关箱靠近负荷一侧，额定漏电动作电流和动作时间：开关箱为30mA和0.1s；总配电箱的应大于30mA和大于0.1s，且乘积不大于30mA·s。设备开关箱动照分设规则：二个要点：动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。这里所说的配电箱包括总配电箱和分配电箱(下同)。动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。（强制条文）设备开关箱照明10.2.2：安全特低电压照明器的使用：隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具高度低于2.5m等场所的照明，其电压≤36V；潮湿和易触及带电体场所的照明，其电压≤24V；特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，其电压≤12V。10.3.2：照明灯具距地高度的要求：室外不低于3m，室内不低于2.5m压缩配电间距规则压缩配电间距规则是指除总配电箱、配电室(配电柜)外，分配电箱与开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。按照《JGJ46-2005施工现场临时用电规范》的规定，压缩配电间距规则可用以下三个要点说明。分配电箱应设在用电设备或负荷相对集中的场所。分配电箱与开关箱的距离不得超过30m。开关箱与其供电的固定式用电设备的水平距离不宜超过3m。（强制条文）环境安全规则环境安全规则是指配电系统对其设置和运行环境安全因素的要求。按照《规范》的规定，配电系统对其设置和运行环境安全因素的要求可用以下五个要点说明。环境保持干燥、通风、常温。周围无易燃易爆物及腐蚀介质。能避开外物撞击、强烈振动、液体浸溅和热源烘烤。周围无灌木、杂草丛生。周围不堆放器材、杂物。TN－S系统：就是工作零线与保护零线分开设置的接零保护系统。T—变压器电源中性点直接接地。N—电气设备外露可导电部份通过零线接地。S—工作零线（N线）与保护零线（PE线）分开的系统。原则二：采用TN-S接零保护系统（强制条文）配电颜色顺序配电室内的母线涂刷有色油漆，以标志相序；以规正面方向为基准，其涂色符合下表规定：相别颜色垂直排列水平排列引下排列L1（A）黄上后左L2（B）绿中中中L3（C）红下前右N淡蓝---PE绿/黄---（强制条文）保护零线PE线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流；保护零线应采用绝缘导线，规格和颜色标记应符合规范要求；TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。（强制条文）某工地接地保护示意图错误的TN-S接零保护系统采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱（配电柜）和开关箱，首、末二级配电装置中（注意），设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路。空气开关不能代替漏电保护器，只能当做普通闸刀。原则三：采用二级漏电保护系统实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电动作参数。（强制条文）电流经过人体的危害：由电源线（通常为50赫兹）的交流电从手流到脚1秒钟的触电会产生的后果：1毫安－刚能觉察到（手指麻刺）9～25毫安－对肌肉的自控中断（手迅速麻痹，呼吸困难）75毫安－心脏功能中断（心室开始颤动）4安培－心博立即停止规范硬件配置《施工现场临时用电规范》从确保防止人体间接接触触电危害角度出发，对设置于开关箱和总配电箱(配电柜)的漏电保护器的漏电动作参数作出了如下规定：1.开关箱一般场所I△≯30mA潮湿与腐蚀介质场所I△≯15mAT△≯0.1s（注意）如：潜水泵、夯土机械、Ⅰ类或Ⅱ类（塑料外壳除外）手持式电动工具、地下室等所用开关箱中漏电保护器。（强制条文）2.总配电箱I△＞30mA，T△＞0.1s但I△·T△≯30mA·s（注意）（强制条文）3.漏电保护器极数和线数必须与负荷的相数和线数保持一致。4.漏电保护器的电源进线类别(相线或零线)必须与其进线端标记一一对应，不允许交叉混接。更不允许将PE线当N线接入漏电保护器。5.漏电保护器在结构选型时，宜选用无辅助电源型(电磁式)产品，或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。若选用辅助电源故障时不能断开的辅助电源型(电子式)产品，应同时设置缺相保护。6.漏电保护器必须与用电工程合理的接地系统配合使用，才能形成完备、可靠的防触电保护系统。（强制条文）注：L1、L2、L3一相线；N一工作零线；PE一保护零线；DK一总电源隔离开关，RCD一总漏电保护器；H-照明灯；W-电焊机；M-电动机。临时用电组织设计（方案）第3.1.1条施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制临时用电组织设计。二、临时用电管理（强制条文）临时用电安全预防措施（软件支持）编制合理、可行的《临时施工用电组织设计》，并严格按此设计标准进行施工和验收；健全施工现场的临时用电管理网络，落实岗位责任制；严格对进场（转移或搬运后的）用电设备进行绝缘检测、电气检查工作，对不合格的电气设备禁投使用；加强施工线场的日常巡视和检查工作:配电箱、开关箱、配电线路，电缆及PE接地线等，发现隐患及时处理；定期对接地电阻，绝缘电阻和漏电保护器的动作参数等检测工作。第3.1.2施工现场临时用电组织设计应包括下列内容：1.现场勘查；2.确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3.进行负荷计算；4.选择变压器；5.设计配电系统绘制用电总平面图、电气平面图、电气立面图、系统接线图。6.设计防雷系统7.确定防护措施8.制定安全用电措施和电气防火措施。5设计配电系统：设计配电线路，选择导线或电缆；设计配电装置，选择电器；设计接地装置；绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。第3.1.3条临时用电工程图纸应单独绘制，临时用电工程应按图施工。临时用电施工图是用电组织设计的具体表现。是用电组织设计的重要内容。用电组织设计计算后的导线截面及各种电气设备的选择都要体现在施工图中。（强制条文）临时用电施工图包括用电总平面图、电气平面图、电气立面图、系统接线图。电气平面图是电源、电气线路与用电设备的位置关系图，要标注建筑物、临时设置、电源的平面位置、导线走向。要注明导线规格、型号，架设方式，标明各配电箱的位置、规格及编号，注明引上建筑各层线路的引点及接地装置安装地点。电气立面图主要反映电器及线路的空间位置关系，主要用于高层建筑的临时用电施工设计中。系统接线图是线路与电器装置的关系详图，要注明导线规格、型号，设备容量、计算容量、计算电流、闸刀开关、熔断器规格、漏电保护器等。第3.1.4条临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。第3.1.5条临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。第3.1.6条施工现场临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施，并应
