PTN与SDH比较

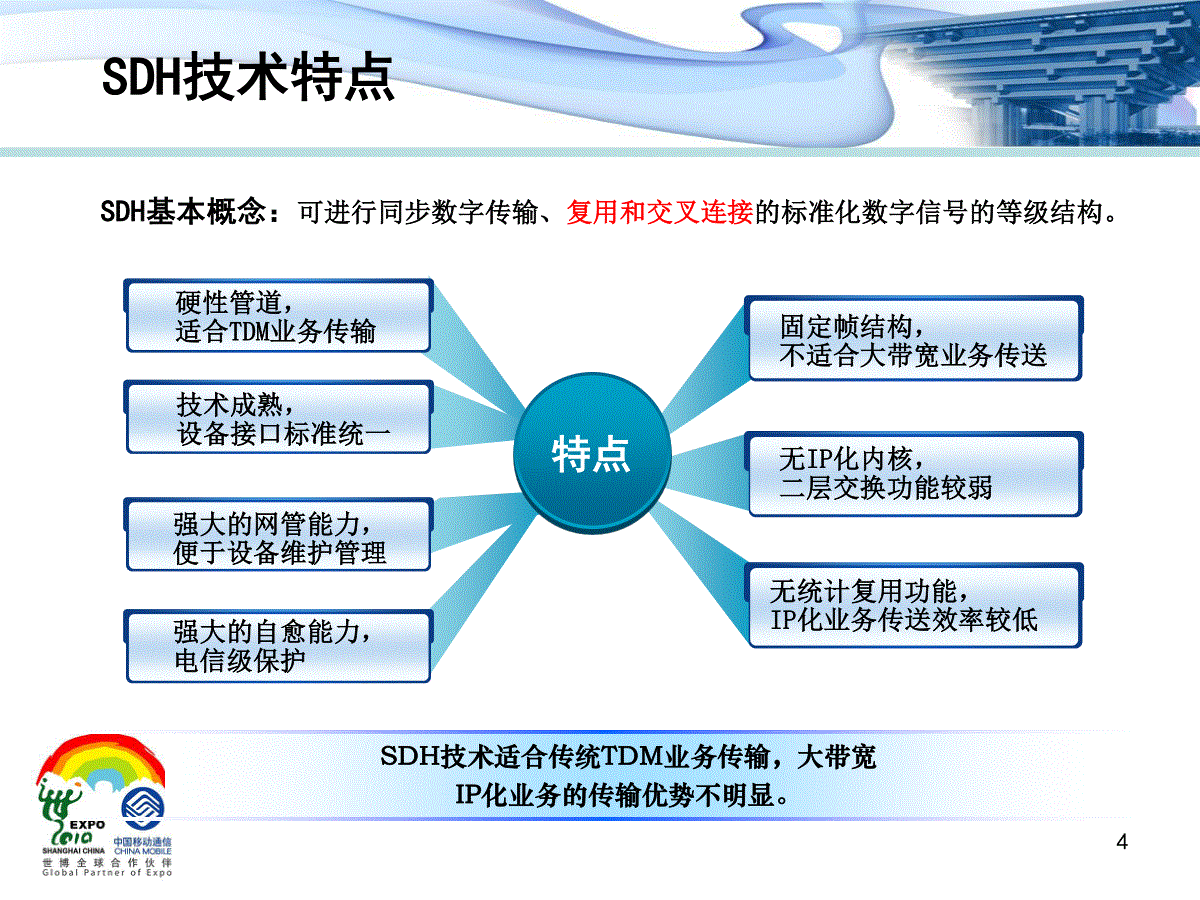

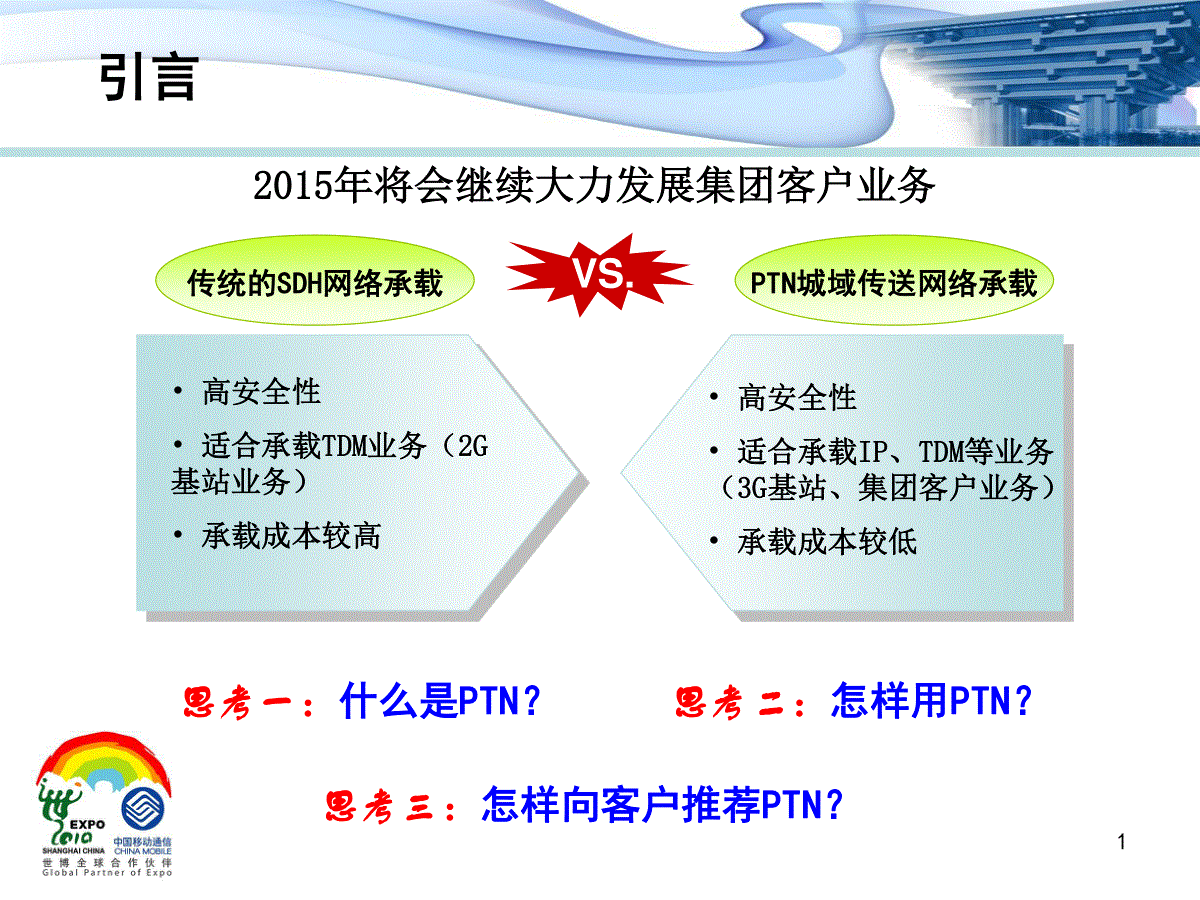

1引言2015年将会继续大力发展集团客户业务思考一：什么是PTN？传统的SDH网络承载PTN城域传送网络承载•高安全性•适合承载IP、TDM等业务（3G基站、集团客户业务）•承载成本较低•高安全性•适合承载TDM业务（2G基站业务）•承载成本较高思考二：怎样用PTN？思考三：怎样向客户推荐PTN？VS.2内容PTN承载集团客户业务的优势2PTN技术相关简答4PTN的技术特点31案例介绍及应用建议333SDH介绍•定位：中国移动、电信、联通、广电等电信运营商都已经大规模建设了基于SDH的骨干光传输网络。•承载业务：由于SDH基于物理层的特点，可承载语音、IP等各种业务而不受传输的限制。•提供方式:对于组网迫切而又没有可能架设专用SDH环路的单位，很多都采用了租用电信运营商电路的方式。•带宽及安全性：在政府机关和对安全性非常注重的企业，SDH租用线路得到了广泛的应用。一般来说，SDH可提供E1、E3、STM-1或STM-4等接口，完全可以满足各种带宽要求。同时在价格方面，也已经为大部分单位所接受。4SDH技术特点SDH基本概念：可进行同步数字传输、复用和交叉连接的标准化数字信号的等级结构。·SDH技术适合传统TDM业务传输，大带宽IP化业务的传输优势不明显。固定帧结构，不适合大带宽业务传送特点硬性管道，适合TDM业务传输技术成熟，设备接口标准统一强大的自愈能力，电信级保护强大的网管能力，便于设备维护管理无IP化内核，二层交换功能较弱无统计复用功能，IP化业务传送效率较低5PTNPacketTransportNetworkSDHTransportExperiencePacketTechnologyPTN=分组技术+SDH体验硬件OAM&快速保护倒换时钟同步电信级网管，端到端业务部署。。L2/L3Service提供分组交换＋统计复用＋QOS面向未来PacketTransportNetwork-分组传送网：是一种以分组作为传送单位，真正实现了内核IP化、接口IP化，承载电信级以太网业务为主，兼容TDM、ATM等业务的综合传送技术是结合了分组技术与SDH/MSTP、OAM(操作/管理/维护)、网络体验优点的产物；以分组业务为核心并支持多业务提供，具有更低的总体使用成本(TCO)；秉承SDH的传统优势，包括快速的业务保护和恢复能力、端到端的业务配置和管理能力、便捷的OAM和网管能力、严格的QOS保障能力等；高精度的时钟同步和时间同步解决方案。PTN技术特点6增强的低时延路由器架构类SDH维护管理方便易用高精度的时钟、时间同步PTN/CEMetroxDSLEthernetMicrowaveBSCGPONBSCLTE/WiMaxCDMA2000EVD0增强路由器架构：HQoS分层保证业务，可区分的统计复用，PWE3(边缘到边缘的伪线仿真)综合承载语音、数据业务；可运营可管理：端到端的网络管理能力，SDH-LikeOAM机制；面向未来：LTE、高质量专线综合承载，完善的同步方案。IP/PPPServicePhysicalPortTunnelPWPWSSSSSSDifferentserviceintodifferentqueueTerminalschedulersSubscriberschedulers(C-VLAN)Logicportscheduler(S-VLAN)SPhysicalPortschedulerIP/PPPServicePhysicalPortTunnelPWPWSSSSSSDifferentserviceintodifferentqueueTerminalschedulersSubscriberschedulers(C-VLAN)Logicportscheduler(S-VLAN)SPhysicalPortschedulerSSSSSSDifferentserviceintodifferentqueueTerminalschedulersSubscriberschedulers(C-VLAN)Logicportscheduler(S-VLAN)SPhysicalPortschedulerH-QoS保障重要业务不掉线2GTDM3GATM3G/LTEIPPWE3多业务统一承载技术硬件OAME2E50ms保护PTN技术的关键特征77PTN技术特点内核分组化，继承SDN/MSTP的全部优点灵活的组网调度链形、星型、环型、Mesh无阻交叉电信级的OAM基于通路(Channel)、通道(Path)、段(Section)的子层监视功能（TCM）TMF的四大管理功能：配置、故障、性能、安全以分组为主的多业务传送分组：FE、GE、10GETDM：E1、STM-N电信级安全网络保护倒换：小于50ms；Mesh恢复：ms级关键部件：1＋1冗余对不同优先级业务设置不同保护方式软性指标业务感知、快速开通，降低OPEX端到端业务开通与管理传送单位比特成本低8内容PTN承载集团客户业务的优势2PTN技术相关简答4PTN的技术特点31案例介绍及应用建议339PTN承载集团客户业务优势发展趋势易建设易维护PTN传送网差异化服务带宽平滑升级高安全性对客户的优势多业务综合承载对运营商的优势建网速度快102M就近基站1协议转换器协议转换器用户交换机双绞线光纤收发器SDH城域传送网光缆2MSDH设备SDH设备双绞线用户交换机客户总点光纤收发器双绞线SDH设备地市中心机房光缆客户侧1……就近基站N协议转换器用户交换机双绞线光纤收发器光缆2M光纤收发器双绞线客户侧NSDH设备协议转换器2M协议转换器交换机FE2MFE优势1-PTN建维优势相对于SDH方式承载，PTN方式减少了光收、协转的安装、维护；PTN设备能通过二层交换功能为用户数据提供分类隔离，满足用户对数据分类的个性化需求。就近基站1用户交换机双绞线光纤收发器PTN城域传送网光缆PTN设备PTN设备双绞线用户交换机客户总点PTN设备地市中心机房光缆客户侧1……就近基站N用户交换机双绞线光纤收发器光缆客户侧NPTN设备VS.SDHPTN11优势2-PTNH-QoS差异化服务PTN支持层次化QoS(H-QoS)，能够区分不同的业务组和业务，对不同业务组和业务提供差异化服务；HQoS机制为VIP客户提供了专用通道：即使发生网络拥塞，也不会出现关键业务掉线事故，如：党政军、金融保险等；H-QoS可以在拥挤的IP网上开通BRTVoiceTV低端业务GameDataWFQPQVoiceTV中端业务GameDataWFQPQVoiceTV高端业务GameDataWFQPQ低端业务中端业务高端业务WFQ13610GE关键业务优先保障机制，提升客户满意度12可提供分组接口：FE、GE、10GETDM口：E1、STM-N优势3-PTN多业务综合承载STM-nSTM-nBTSPTN网络NodeBBSCRNCSRBRASMSCG以分组为主的多业务传送，可同时对2G、3G、集团客户、WLAN业务实现综合承载13优势4-传输网技术发展趋势一阶段二阶段三阶段各类业务IP化、大带宽趋势注定PTN将成为传输网的主流技术3G阶段2G阶段以承载基站业务为例：2G/3G过渡阶段SDHSDH/MSTP&PTNPTN14优势5.1-PTN网络保护能力IPoEIPoE1TDME1E1cSTM-1GEPOSATMSTM-1IMAE1PTNPTNML-PPPE1/FE/POSLeasedLinePTNPTNPTNGE/POS10GE设备级保护控制单元备份交换单元备份时钟处理单元备份风扇单元备份网络边缘保护机制E1保护：TPSSTM-N保护：LMSP1+1/1:1Ethernet保护：LAG网络内部保护机制E1的保护：TPS,IMA/MLPPPGroupSTM-N保护：LMSP1+1/1:1LSPtunnel的保护：LSP1+1/1:1节点和链路级保护：TEFRR全面的网络级保护、网络边缘保护、设备级保护；电信级网络保护，网络保护倒换时间小于50ms；针对不同业务提供不同保护机制：E1、STM-N，Ethernet；NodeBBTSNodeBBSCRNCPTNPTN15PTNPTNTunnel1Tunnel2Tunnel3PTNPTNB客户SRC客户SW优势5.2-PTN信息保护能力用户侧：通过层次化QOS控制小管道，保证客户信息安全网络侧：大管道基于规划控制DS-TE，类似SDHVC的刚性管道消耗更少的资源（如队列），更低的成本以及简化操作A客户业务B客户业务C客户业务其它业务Tunnel1Tunnel2Tunnel3A客户SWC客户SWB客户SWA客户SW16优势6-PTN平滑升级接入带宽PTN具备完善的“带宽统计复用”和“差异化服务”能力；PTN可提供2M-1000MIP化和TDM接口，可根据客户需求平滑升级带宽。SDH/MSTP硬管道PTN弹性管道VC1VC2VC3SDHVCTun1Tun2Tun3FlexibleTunnelFreeBandwidthE1接口FE接口17内容PTN承载集团客户业务的优势2PTN技术相关简答4PTN的技术特点31案例介绍及应用建议3318PTN/OTN业务实现方式（点对点业务E-Line）接入层核心层汇聚层接入节点核心节点汇聚节点E-LineE-LineEthEthE1/STM-1GEPTN10GEPTNGEPTN10GEPTN银行A1银行B2E-Line属于点对点业务，包括EPL和EVPL两种类型；EPL业务，用户独占用户侧接口，不区别业务类别；EVPL业务，用户独占用户侧接口，使用Vlan区分不同部门或不同类别的业务；应用场景举例:银行A与银行B需要开通Eth专线，用于传送跨行安全认证和交易信息，用户希望独占用户侧端口，专线业务需要与其他专线业务隔离。银行A银行B银行A2银行B119适用范围：本场景适用于有PTN网络覆盖区域，可提供2M-100M带宽承载方式：业务采用PTN网络IP方式承载，配置光收优点与局限：本场景业务配置简单，成本低，但无监控，安全性较低。点对点业务承载模型互联网业务接入场景一就近基站用户交换机客户侧PTN设备汇聚PTN设备CMNET接入交换机地市中心机房网线光缆网线PTN城域传送网光纤收发器20适用范围：本场景适用于有PTN网络覆盖区域，可提供2M-100M带宽承载方式：业务采用PTN网络IP方式承载，配置PTN及相关设备优点与局限：本场景业务配置简单，成本较高，有监控，安全性适中业务承载模型互联网业务接入场景二就近基站用户交换机客户侧PTN设备汇聚PTN设备CMNET接入交换机地市中心机房网线光缆网线PTN城域传送网紧凑型PTN设备21武汉长航旅游局互联网业务典型专线案例长春街交叉机48档案馆大兴路黄石路鄂钢大厦0B-208-108-207-10C-107-208-207-10C-108-10B-10C-20B-29312CMNET交换机金昌商业城汉庆宾馆-1潮州宾馆统一街光口FE光缆旅游局服务器用户侧光纤收发器客户需求:1）互联网业务设备组网说明:客户侧机房新增一台光纤收发器组网结构见左图网线长春街交叉机1808-10B-107-1PTN设备22适用范围：本场景适用于有PTN网络覆盖区域，可提供2M-100M带宽承载方式：业务采用PTN网络IP方式承载，配置光收优点与局限：本场景业务配置简单，成本低，但无监控，安全性较低业务承载模型同区点对点专线业务接入场景一PTN城域传送网就近基站A用户交换机客户侧A光缆PTN设备网线就近基站Z用户交换机客户侧Z光缆PTN设备网线光纤收发器光纤收发器23适用范围：本场景适用于有PTN网络覆盖区域，可提供2M-100M带宽承载方式：业务采用PTN网络IP方式承载，配置PTN及相关设备优点与局限：本场景业务配置简单，成本较高，有监控，安全性适中同区点对点专线业务接入场景二PTN城域传送网就近基站A用户交换机客户侧A光缆PTN设备双绞线就近基站Z用户交换机客户侧Z光缆PTN设备双绞线紧凑型PTN设备
