粗糙度参数详解

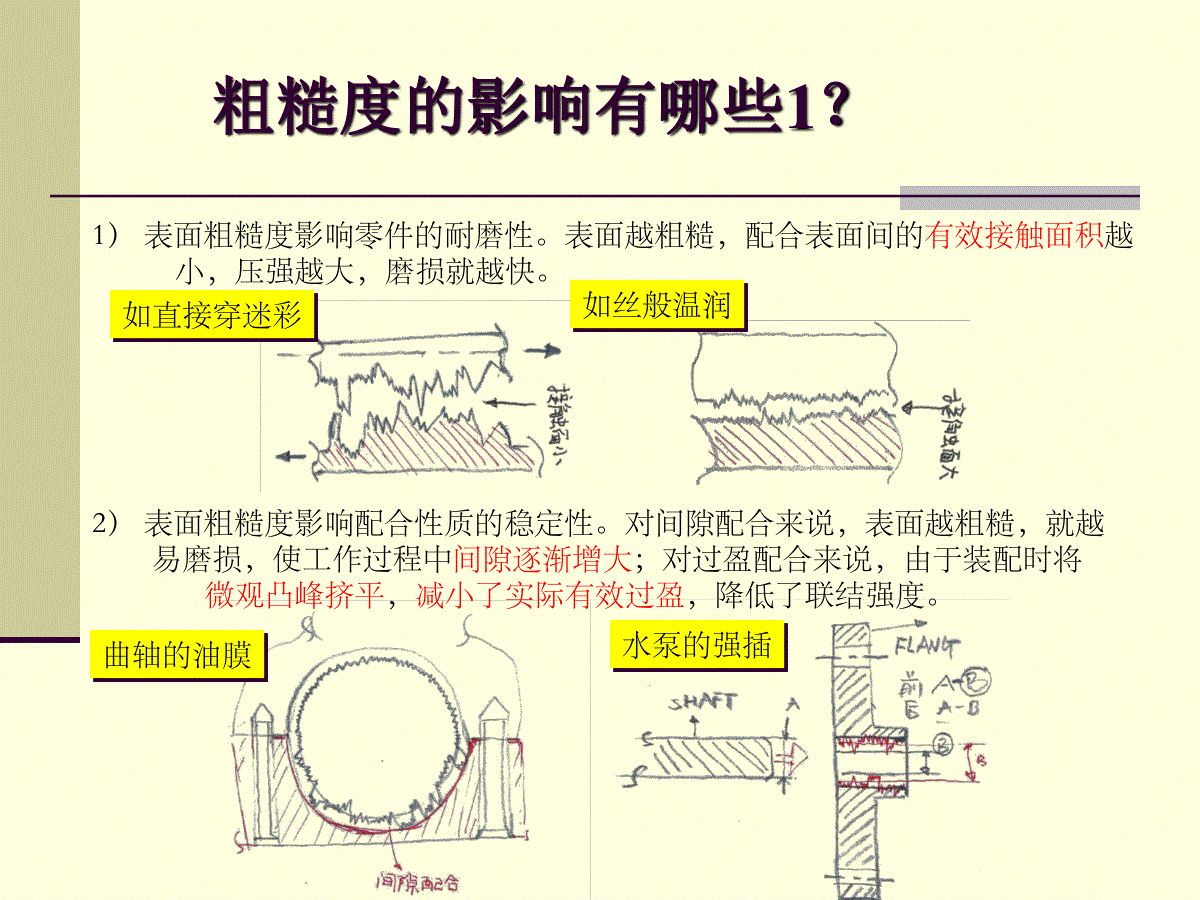

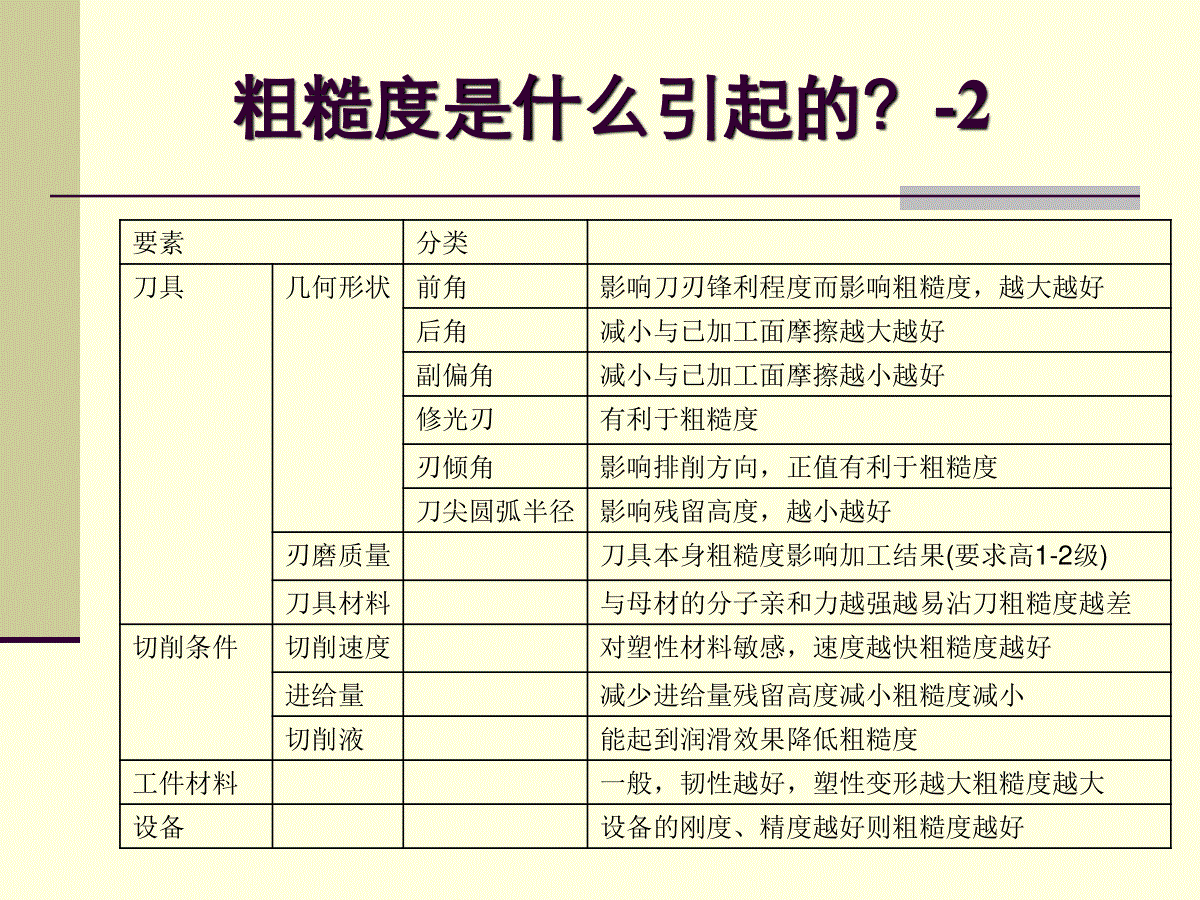

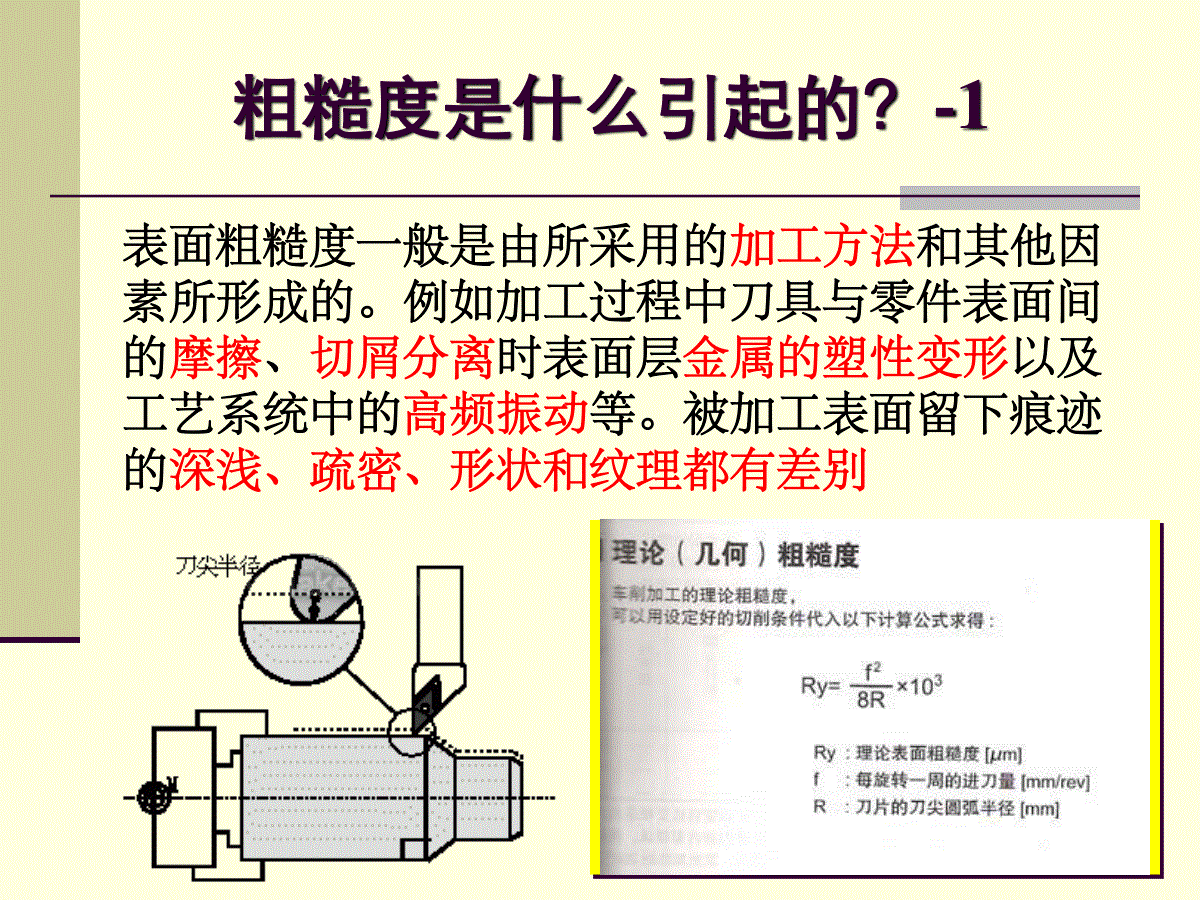

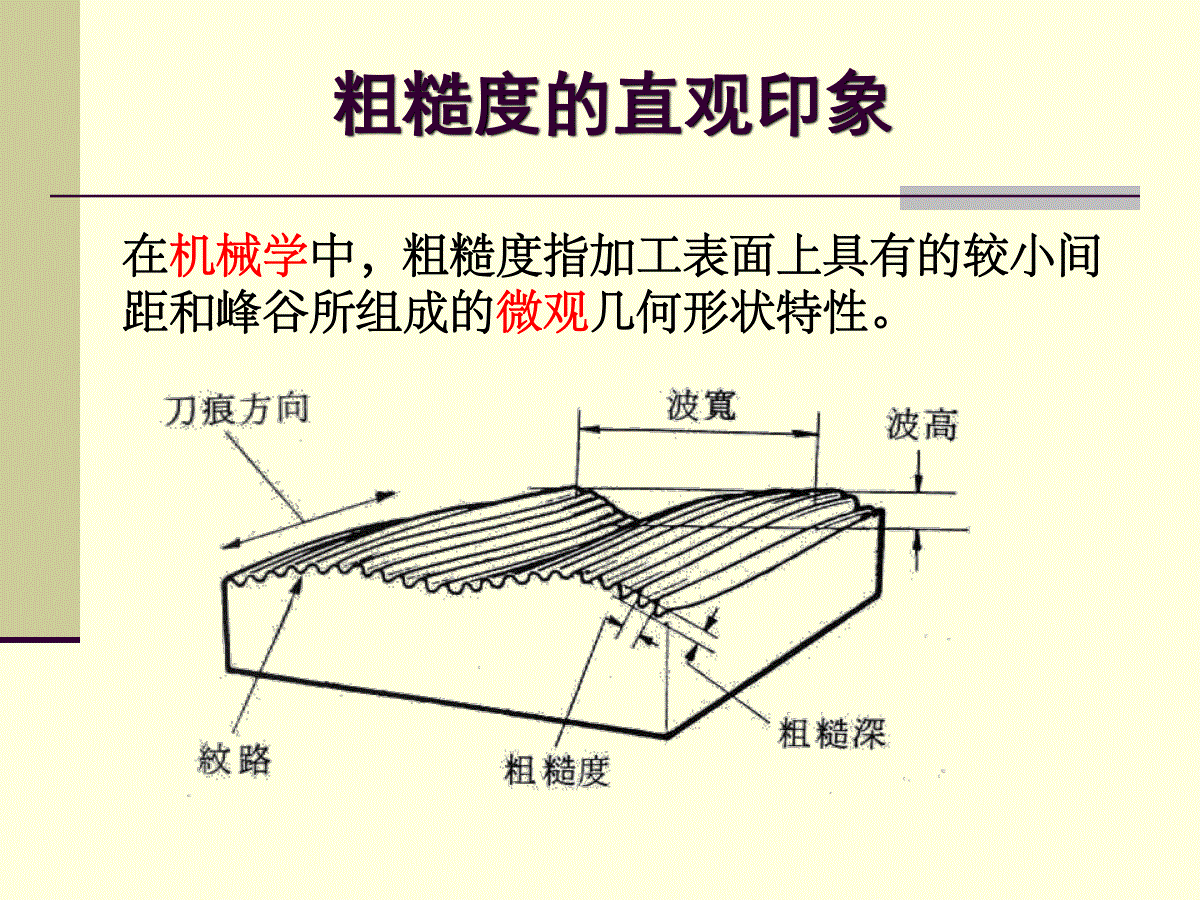

粗糙度参数教程参考标准：ISO1302-1992GB3503-1983JISB0601-2001JISB0632-2001JISB0633-2001EQ石飞——2011-03-21粗糙度的直观印象在机械学中，粗糙度指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。粗糙度是什么引起的？-1表面粗糙度一般是由所采用的加工方法和其他因素所形成的。例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别比如1：刀尖圆弧半径re就是切削中对粗糙度影响非常重要的一个因素，re越大残留高度越小，则粗糙度越差比如2：副偏角K‘r越小，粗糙度越好。但是要素都是矛盾统一体，超过极限则物极必反，K’r变小会引起刀具振动变大，反而会影响粗糙度要素分类刀具几何形状前角影响刀刃锋利程度而影响粗糙度，越大越好后角减小与已加工面摩擦越大越好副偏角减小与已加工面摩擦越小越好修光刃有利于粗糙度刃倾角影响排削方向，正值有利于粗糙度刀尖圆弧半径影响残留高度，越小越好刃磨质量刀具本身粗糙度影响加工结果(要求高1-2级)刀具材料与母材的分子亲和力越强越易沾刀粗糙度越差切削条件切削速度对塑性材料敏感，速度越快粗糙度越好进给量减少进给量残留高度减小粗糙度减小切削液能起到润滑效果降低粗糙度工件材料一般，韧性越好，塑性变形越大粗糙度越大设备设备的刚度、精度越好则粗糙度越好粗糙度是什么引起的？-2粗糙度的影响有哪些1？1）表面粗糙度影响零件的耐磨性。表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。2）表面粗糙度影响配合性质的稳定性。对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。曲轴的油膜水泵的强插如直接穿迷彩如丝般温润3）表面粗糙度影响零件的疲劳强度。粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。4）表面粗糙度影响零件的抗腐蚀性。粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。5）表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。6）表面粗糙度影响零件的接触刚度。接触刚度是零件结合面在外力作用下，抵抗接触变形的能力。机器的刚度在很大程度上取决于各零件之间的接触刚度。此外，表面粗糙度对零件的镀涂层、导热性和接触电阻、反射能力和辐射性能、液体和气体流动的阻力、导体表面电流的流通等都会有不同程度的影响。粗糙度的影响有哪些1？粗糙度的历史表面粗糙度的标准化工作是从三十年代开始发展起来的，和形位公差一样，也是首先从解决图样标注的统一开始的。前联邦德国标准DIN140发布于1939年，是世界上最早的有关表面粗糙度方面的标准。这个标准只规定表面粗糙度的符号，把需要加工的表面分为▽、▽▽、▽▽▽、▽▽▽▽，不需要加工的表面用符号∽表示。由于没有参数标准，因此各个符号均无既定的数值，而是凭目测加以区分。最早制订表面粗糙度参数标准的是美国，它于1940年发布了美国标准ASAB46.1—1940我国的表面粗糙度标准的制订工作是从五十年代初开始的。1951年颁布的中华人民标准620.040—13《工程制图表面记号及处理说明》。1981年到1982年期间对GB/T131—1974进行了修订，经过修订后的标准改为三个标准，即GB/T1031—1983《表面粗糙度参数及其数值》、GB/T3505—1983《表面粗糙度术语表面及其参数》和GB/T131—1983《表面粗糙度代号及其注法》。随着我国加入WTO和与国际标准接轨，1993年又对GB/T131—1983进行了修订，主要对表面粗糙度参数Ra、Rz、Ry的上（下）限值和最大（小）值加以区分，指出了在什么情况下用最大值，什么情况下用最小值。GB/T131—1993《表面粗糙度符号、代号及其注法》一直沿用至今车和铣车的原型铣的原型车和铣都是祛除表面材料的方法，只不过是相对运动方式不一样而已刀具的小知识【附属1】刀具的小知识【附属2】粗糙度在图纸中标注符号参考ISO1302-1992基本符号含义说明加横线表面可用任何方法获得加圆圈表面需用去除材料方法获得表面用不去除材料方法获得用于简化代号车、磨，电火花加工，腐蚀等铸，锻，冲压，粉末冶金等要标注时所有表面同一标准粗糙度在图纸中标注符号-2除开横线和圈圈，还有其他的要件需要标注标注符号-加工纹理标注符号-16%法则和标注方法在零件图上，表面粗糙度轮廓符号周围一般只标注幅度参数Ra或Rz和允许值(单位为μm)，而构成表面粗糙度轮廓代号。但在采用幅度参数Ra时，不需标注该参数的符号，而只标注其允许值。表面粗糙度轮廓幅度参数允许值的给定分下列几种情况：①给定上限值这时，同一评定长度范围内幅度参数所有的实测值中，大于上限值的个数少于总数的16％，则认为合格。②给定上限值和下限值这时，同一评定长度范围内幅度参数所有的实测值中，大于上限值的个数少于总数的16％，且小于下限值的个数少于总数的16％，则认为合格。③给定最大值这时，在最大值后面增加标注一个“max”的标记，整个被测表面上幅度参数所有的实测值皆不大于允许值，则认为合格。④给定最大值和最小值这时，在最大值后面增加标注一个“max”的标记，在最小值后面增加标注一个“min”的标记，整个被测表面上幅度参数所有的实测值皆在最大与最小允许值范围内，才认为合格。粗糙度在图纸中标注符号(Ra)0.4铣（最后一道工序）0.7/Rsm0.0500.1Clr0dxZ(x)lr1Ram1iXsim1RSm高度参数宽度参数标注符号事例表表面轮廓-断面曲线-粗糙度形状偏差断面曲线表面轮廓粗糙度曲线波纹曲线概念理解-断面曲线等表面轮廓断面曲线粗糙度曲线粗糙度基本术语-1测量表面粗糙度轮廓时，应把测量限制在一段足够短的长度上，以限制或减弱波纹度、排除形状误差对表面粗糙度轮廓测量的影响。这段长度称为取样长度.为了更可靠地反映表面粗糙度轮廓的特性，应测量连续的几个取样长度上的表面粗糙度轮廓。这些连续的几个取样长度称为评定长度.取样长度评价长度粗糙度基本术语-2最小二成基准线算术平均基准线mindxZlr02n1i'in1iiFF【距离】【面积】常用粗糙度基本术语-3（参考JIS规格）JISB0601-2001JISB0601-1994JISB0601-1982备注Rp--最大山峰Rv--最深波谷RzRyRmax(断面曲线)标注符号，计算方法改变Rc--轮廓要素的高度平均Rt--评价长度内的Rz（Rt）RaRaRa常用高度参数：算术平均高度Ra75--Rq--与Ra相关的，二次方平均平方根高度Rsk--歪度Rku--尖度RsmSm宽度参数：计算条件改变RΔq--负荷参数Rmr(c)Tp负荷长度比率；定义有改变Rδc--负荷曲线相关Rmr--负荷曲线相关RzjisRzRz(断面曲线)粗糙度曲线上的术语-4常用高度方向的参数-1建立在取样长度上的参数新标准中才有的参数Rp/Rv常用高度方向的参数-2新标准中Rz是指取样长度上的最高波峰与最低波谷距离旧标准中Rz是指取样长度上的最高5波峰与最低5波谷的平均高度10vipiRRRz常用高度方向的参数-3关于Ra有很多话说，首先他是一个“平均的概念”，而且平均的还非常彻底，其次，它用数学上积分的方法求得一个“近似的面积”——被粗糙度曲线围起来的面积，然后再除以“取样长度”；Ra*Lr=“包围起来的面积”映射过去，像照镜子常用宽度方向的参数-4Rc/Rt也是新标准才有的参数，对于“轮廓曲线要素”的理解较难；后面还有Rsm也会用到，一并讲解Rt是与Rc非常相类似的参数；区别在于Rt是建立在评价长度上的，而Rc是建立在取样长度上RcRt常用宽度方向的参数-5轮廓度要素的感度界限定义：最小高度:Rz的10%----a)当波峰过矮时，不计算最小宽度:Lr的1%------b)当波长过短时，不计算新Rsm:轮廓度要素Xs的平均值旧Sm：凸凹的平均间隔(相邻波峰/谷的平均宽度)243ZtZtRc243XsXsRsm254321XsXsXsXsXsSm旧基准不管3721全部计算所以新基准要更加严格，即同样一段曲线RsmSm负荷曲线参数的理解-1负荷曲线参数的理解-辅助知识什么是概率？什么是概率密度？作为工业上应用最多的分布-正态分布，如何求得？正态分布与负荷曲线在理解上的相似处有哪些？什么是概率？-11.抛一枚硬币，同样的手，同样的硬币，同样的桌子——10次，估计能得到国徽面和菊花面各多少次？2.公司组织大家抽车，签有400只，车只有23台，你觉得是先抽，中的可能性大，还是后抽，中的可能性大？3.3D彩票中的概率有多大？1.答案：2.答案：3.答案：什么是概率？-2古典概率相关古典概率讨论的对象局限于随机试验所有可能结果为有限个等可能的情形，即基本空间由有限个元素或基本事件组成，其个数记为n，每个基本事件发生的可能性是相同的。若事件A包含m个基本事件，则定义事件A发生的概率为p（A）＝m／n，也就是事件A发生的概率等于事件A所包含的基本事件个数除以基本空间的基本事件的总个数，这是P.-S.拉普拉斯的古典概率定义，或称之为概率与统计概率的古典定义。历史上古典概率是由研究诸如掷骰子一类赌博游戏中的问题引起的。计算古典概率，可以用穷举法列出所有基本事件，再数清一个事件所含的基本事件个数相除，即借助组合计算可以简化计算过程。几何概率相关集合概率若随机试验中的基本事件有无穷多个，且每个基本事件发生是等可能的，这时就不能使用古典概率，于是产生了几何概率。几何概率的基本思想是把事件与几何区域对应，利用几何区域的度量来计算事件发生的概率，布丰投针问题是应用几何概率的一个典型例子。在概率论发展的早期，人们就注意到古典概率仅考虑试验结果只有有限个的情况是不够的，还必须考虑试验结果是无限个的情况。。什么是概率密度？-1概率密度理解上有困难，他究竟是什么东西？1公斤铁和1公斤棉花，哪个重？1盆水和1盆尿，哪个重？老汤和徐婴以同样的速度上10层楼谁做的功多老汤和徐婴都吃10个大白馒头估计谁先吃完？谁做的功多？一样重尿；因为尿含多种盐分密度大老汤；他体重大老汤先吃完(效率高)做功一样多密度：单位体积内的质量功率：单位时间内做的功体积质量密度时间功功率概率密度？概率密度？-22.概率指事件随机发生的机率，概率密度的概念也大致如此，指事件发生的概率分布。密度大则事件发生的分布情况多。1.概率密度主要是建立在集合概率上面的。3.对于随机变量X，若存在一个非负可积函数p(x)(﹣∞x﹢∞)，使得对于任意实数a,b(ab)，都有（公式如右图）则称p(x)为X的概率密度。4.概率密度就是单位长度，面积，体积上的概率正态分布如何求得？上限值5NO.数据基准值3NO.xf(x)-密度F(x)-概率11.00下限值11-5.8714278424.16802E-099.86588E-1022.002-5.6964992858.50149E-092.05133E-0931.00数据计数(n)883-5.6090350071.20763E-082.94238E-0945.004-5.5215707291.70925E-084.2057E-0954.005-5.434106452.41055E-085.99037E-0963.006-5.3466421723.38738E-088.50251E-0973.007-5.2591778934.74294E-081.20259E-0884.00平均值(x)2.888-5.1717136156.61709E-081.695E-089最大值(max)5.009-5.0842493369.19865E-082.38067E-0810最小值(min)1.0010-4.9967850581
