综自系统简介-四方CSC2000

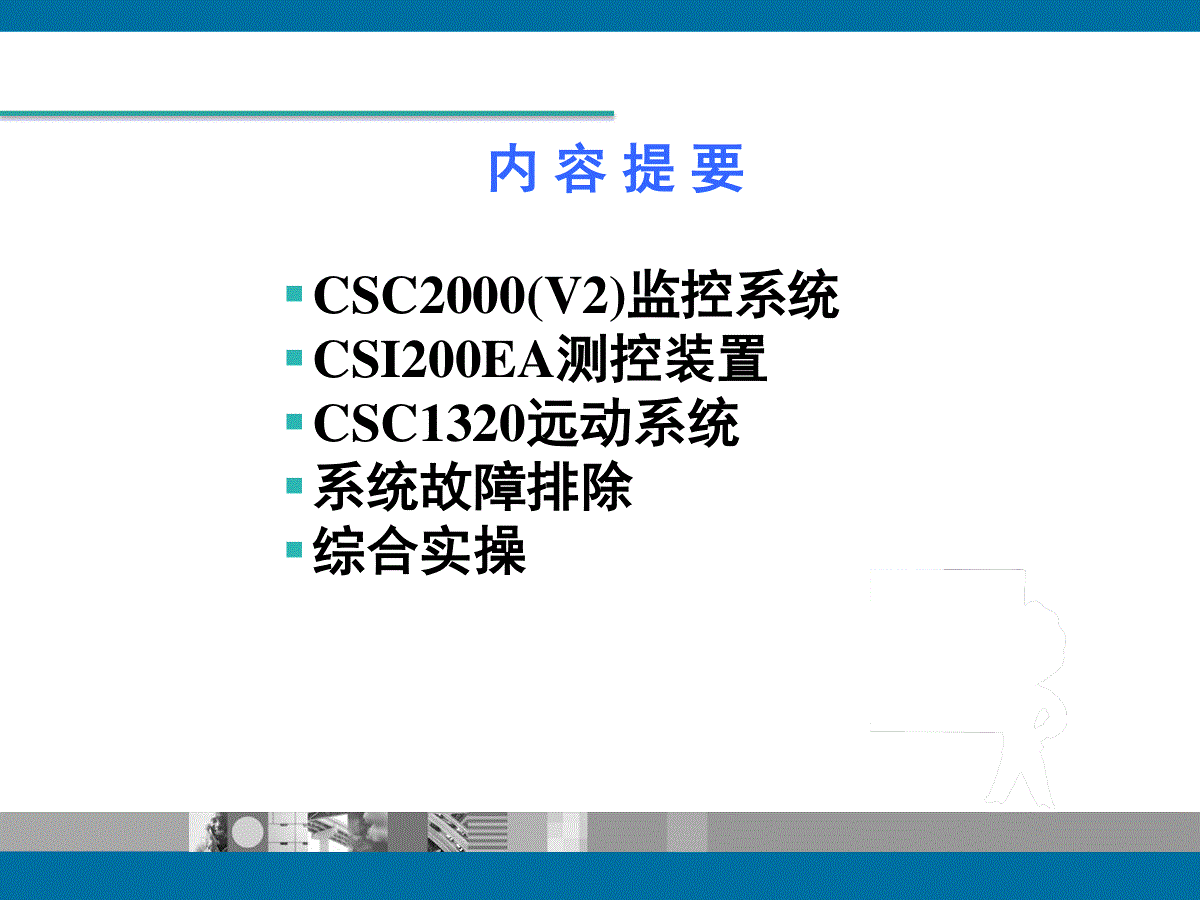

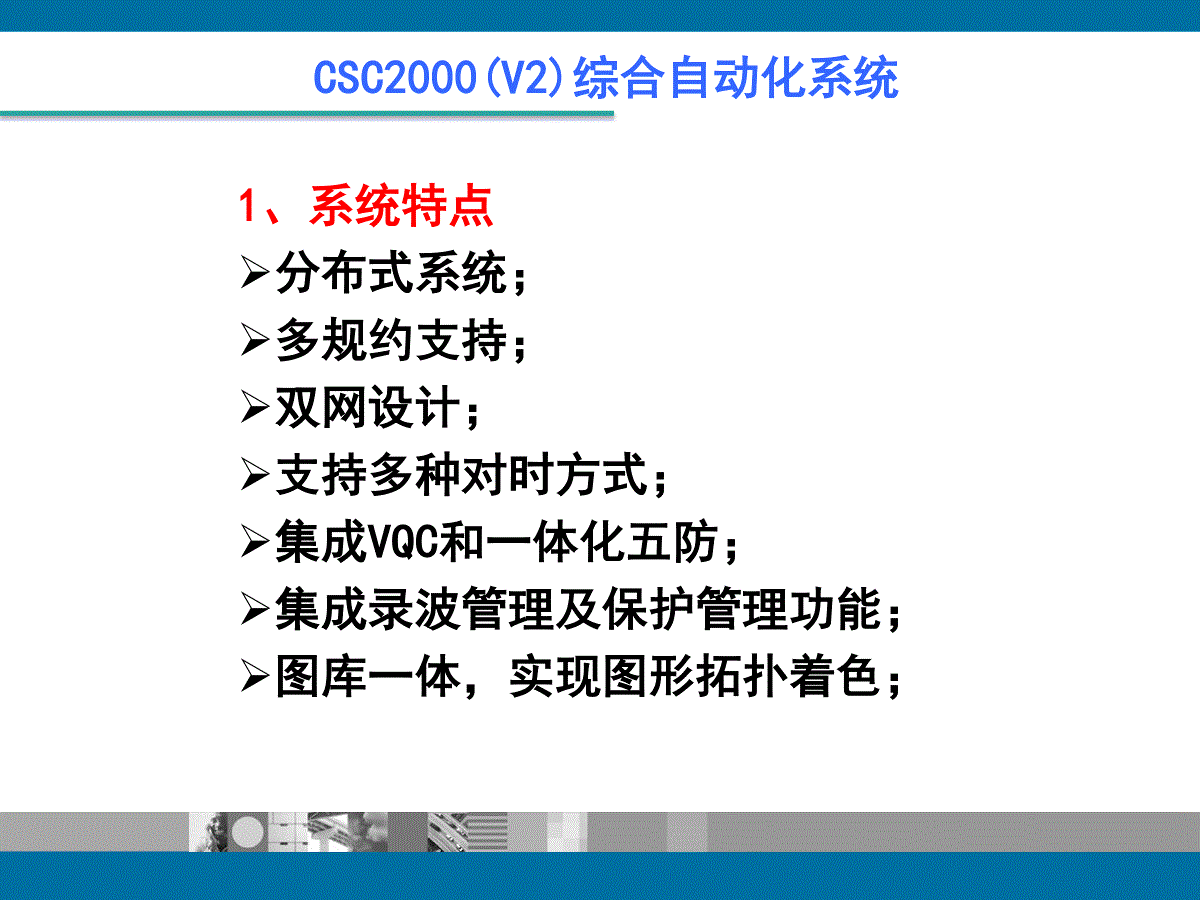

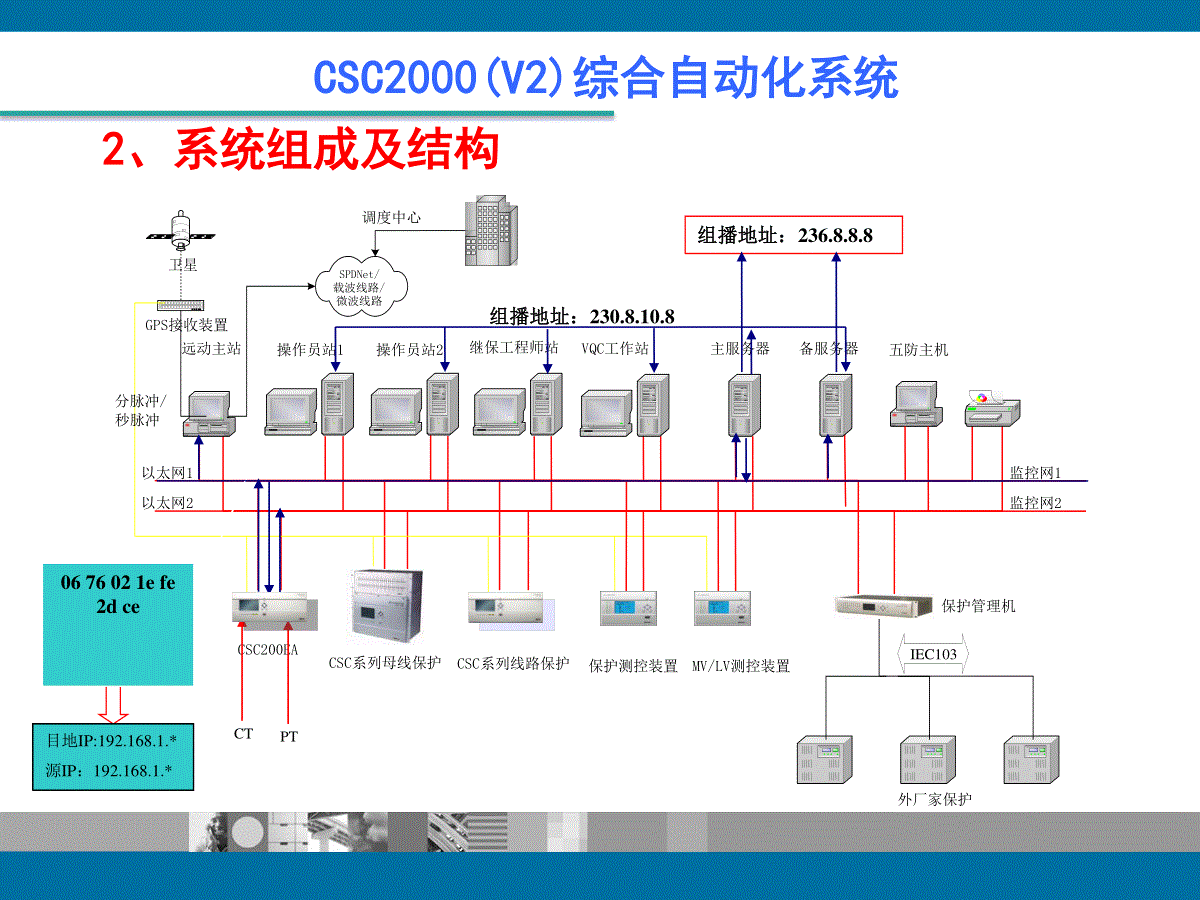

变电站综自系统简介——四方CSC2000系统内容提要CSC2000(V2)监控系统CSI200EA测控装置CSC1320远动系统系统故障排除综合实操CSC2000(V2)综合自动化系统1、系统特点分布式系统；多规约支持；双网设计；支持多种对时方式；集成VQC和一体化五防；集成录波管理及保护管理功能；图库一体，实现图形拓扑着色；2、系统组成及结构以太网1以太网2监控网1监控网2操作员站1五防主机IEC103外厂家保护保护管理机CSC系列线路保护远动主站继保工程师站CSC200EA卫星SPDNet/载波线路/微波线路GPS接收装置分脉冲/秒脉冲调度中心CSC系列母线保护操作员站2VQC工作站MV/LV测控装置保护测控装置主服务器备服务器PTCT1d0f763007010800ff03288a000000000000000000000000000000000000组播地址：236.8.8.8目地IP：236.8.8.8源IP：192.168.1.*组播地址：230.8.10.80676021efe2dce目地IP:192.168.1.*源IP：192.168.1.*CSC2000(V2)综合自动化系统CSC2000(V2)监控系统1、概述监控后台系统是以实时库为核心的架构，其他模块如通讯、历史、组态工具、VQC、拓扑、报警等都是通过实时库的接口访问实时库，实现各功能模块间的数据交换和共享。实时库通讯装置通讯图形系统VQC报表历史组态工具PDR保护管理商业库公式拓扑五防开入开出2、系统硬件RS232/485亚当模块开出开出开人压板电笛电笛压板监控计算机：可以选用SunBlade系列工作站、SunUltra系列工作站、X86商用PC机。也可以采用Sun工作站与X86商用PC机的异构组合方式，即服务器选用Sun工作站，操作员站选用X86商用PC机。监控计算机交换机网卡及交换机：通过网络层设备与间隔层的装置通讯；亚当模块：闭锁量及VQC功能压板的开入采集，开出电铃电笛驱动节点；CSC2000(V2)监控系统RS232/485亚当模块开出开出开人压板电笛电笛压板WindowsSolaris监控计算机交换机系统软件：由操作系统、监控系统软件、数据库软件组成。操作系统：支持多操作系统，包括Sun公司推出的商用Unix操作系统（Solaris）、Windows2000，Windows2003，WindowsXP。数据库系统：支持多数据库，Unix系统平台支持Oracle和PostgreSQL，Windows系统平台支持Oracle、SQLServer和PostgreSQL。3、系统软件CSC2000(V2)监控系统4、数据制作监控安装——数据库的安装；环境变量设置；监控安装；监控数据制作——变电站名称及电压等级定义；创建间隔并间隔匹配；修改四遥数据，如描述、系数、类型、限值、历史存储周期、五防点等；输出远动点表；监控图形制作——图元制作创建图形并完成母线、开关、刀闸的制作和数据关联；动态标记、功能按钮、光字牌的制作；修改四遥数据，如描述、系数、类型、限值等；CSC2000(V2)监控系统新一代数字测控装置CSI-200E采用按间隔设计思想设计，硬件采用全分布式多CPU的32位微处理器硬件平台，主CPU模块还采用双CPU配置，充分分散数据处理负荷，最大程度的提高系统的整体性能；CPU模块之间通过内部高速工业总线传递数据，保证数据处理与传输的稳定可靠。CSI200EA测控装置1、概述2、设计理念采用灵活的硬件平台结构，通过不同的硬件配置来实现变电站内各个间隔的测控功能装置配置灵活–插件模块化，根据实际需要配置相应数量的插件–采集的模拟量、开入量属性可配置–根据工程需要，编制相应的五防闭锁逻辑通讯功能强大–两个10M光/电以太网接口–两个LonWorks接口–两个Can网–一个485接口大屏幕显示3、特点CSI200EA测控装置交流量采集直流、温度采集电度量采集遥信采集遥控五防逻辑闭锁有载调压同期功能就地操作间隔管理3U0越限报警间隔装接线图显示报告存储自诊断支持IEC-61850规约4、功能CSI200EA测控装置前插拔方式，现场调试、故障维修极其方便强弱电端子分开，背插式优点同样具备5、外部结构CSI200EA测控装置后台主机管理主模块MASTER人机对话MMI键盘显示PC机四方保护装置AIn交流测量插件DTn直流测温插件DIn开入插件DOn开出插件POWER电源插件AI1交流测量插件DT1直流测温插件DI1开入插件DO1开出插件装置内部UART1UART2LON网光/电以太网内部总线6、概述CSI200EA测控装置AI插件MASTER插件DI插件DO插件DT插件MMI面板电源7、插件分类CSI200EA测控装置8、插件布置AI插件型号A：8U4IB：6U6IC：4U3IE：8U测量精度：电压电流0.2级，功率0.5级；更换AI零漂、刻度不用重调9、交流插件AICSI200EA测控装置功能：报文转发与组织、可编程逻辑；配有大容量FLASH芯片，可保存运行及操作记录，掉电数据不丢失，便于事故分析；内含嵌入式以太网，直接提供光及电以太网接口；硬时钟、GPS对时；提供LON网、RS485接口（103规约）。10、管理插件MasterCSI200EA测控装置24路开入，分为4组，各组路数分别为8、4、8、4。每组一个公共端；各组功能可配置（单、双位置，开关档位，电度脉冲等），参数可整定（SOE，长短延时，双遥变位时差，电铃电笛告警等）；SOE分辨率：1ms；每路防抖时间可整定：1ms-25s。11、基本开入插件DICSI200EA测控装置48路开入，分组情况与基本配置开入板相同；积木式搭接，与基本配置开入板靠硬插针连接，仅作路数扩展；48路开入不够则需另插一块基本配置开入板。通过Ⅳ级快速瞬变干扰测试。12、组合开入插件DICSI200EA测控装置14付独立隔离输出接点；用PLC逻辑实现断路器、刀闸控制；开出接点容量：5A；开出自检，闭锁故障接点并告警；可提供端子出口的绝对时间供事故分析；开出传动；通过Ⅳ级快速瞬变干扰测试。13、开出插件DOCSI200EA测控装置DT插件种类：电流型：4-20ma电压型：0-5V可采集5路直流或5路温度通过跳线可设置电压型或电流型14、直流插件DTCSI200EA测控装置输入：DC110v或DC220v；输出：+5v、±12v、+24v(内部开出)+24v(外部开入）；装置失电告警输出接点。15、电源插件POWERCSI200EA测控装置正常轮循主接线图、测量值及压板状态，有主动上送信息立即显示；四方按键进行常规操作；应急按键供高级用户就地分合开关、刀闸；运行、告警、解锁、远方、就地指示灯；RS232口接面板PC。16、人机交互MMICSI200EA测控装置主菜单介绍扩展菜单介绍前面板功能按钮介绍前面板指示灯介绍四方键使用介绍零漂和刻度的调整方法17、装置操作CSI200EA测控装置同期原理同期压板同期定值同期注意事项18、同期功能介绍调压原理调压压板调压定值调压注意事项19、调压功能介绍遥测遥信遥控温度档位同期实验20、常见问题处理1320系列装置能完成什么功能？1320的设计目标是完成变电站内各种规约间的转换需求，目前主要有以下的应用CSC-1321远动装置CSC-1326保护及故障信息管理装置CSC-1328变电站通信一体化装置作为间隔层装置的接入信息管理机功能CSC1320远动系统1、概述采用多插件的设计方式，负载分担支持多种规约间的灵活转换友好的人机交互功能及配置和调试工具2、特点3、外形结构-前面板CSC1320远动系统液晶屏128×240点阵8行×15列汉字四方按键机箱4U高度19英寸或19/2英寸插件标识插件端子插件端子插件标识插件把手4、外观结构-后面板CSC1320远动系统主CPU插件通信类扩展插件：以太网、串口、现场总线（LON与CAN）辅助插件：电源、MMI、开入开出、对时、级联、背板（内部以太网）5、插件类型CSC1320远动系统双以太网–10/100M自适应–RJ45端口调试串口：6线凤凰端子两种配置：–基本型：256M电子盘–增强型：1G电子盘6、插件类型-主CPUCSC1320远动系统双以太网–10/100M自适应–RJ45端口调试串口：6线凤凰端子两种配置：–基本型：8MFLASH–增强型：256M电子盘7、插件类型-以太网CSC1320远动系统6串口–RS232/RS485可选–20线凤凰端子–带通信指示灯8、插件类型-串口CSC1320远动系统10路开入＋2路开出20线凤凰端子开入24V开出空节点24V电源需要外接9、插件类型-开入开出CSC1320远动系统多种对时方式–GPS串口规约–串口规约＋分/秒脉冲–IRIG-B6线凤凰端子不能输出对时信号10、插件类型-对时CSC1320远动系统4个级联端口–2个电以太网：RJ45接口–2个光以太网：SC接口成对使用实现级联原理：内部总线外扩11、插件类型-级联CSC1320远动系统两种类型–110V直流输入–220V交直流输入12线凤凰端子带电源消失信号带24V输出12、插件类型-电源CSC1320远动系统实时库转发接入规约内部总线规约（转出）通道（对外）通道（内部）实时库转发转出规约内部总线规约（接入）通道（对外）通道（内部）主站规约插件子站规约插件13、软件结构CSC1320远动系统14、维护工具新建工程主CPU配置介绍CSC2000规约接入配置介绍104规约转出配置介绍101规约转出配置介绍合并点实现介绍通讯中断点实现介绍与模拟主站连接实现上行数据监视和下行控制CSC1320远动系统谢谢!
