安全用电基本常识(课件)

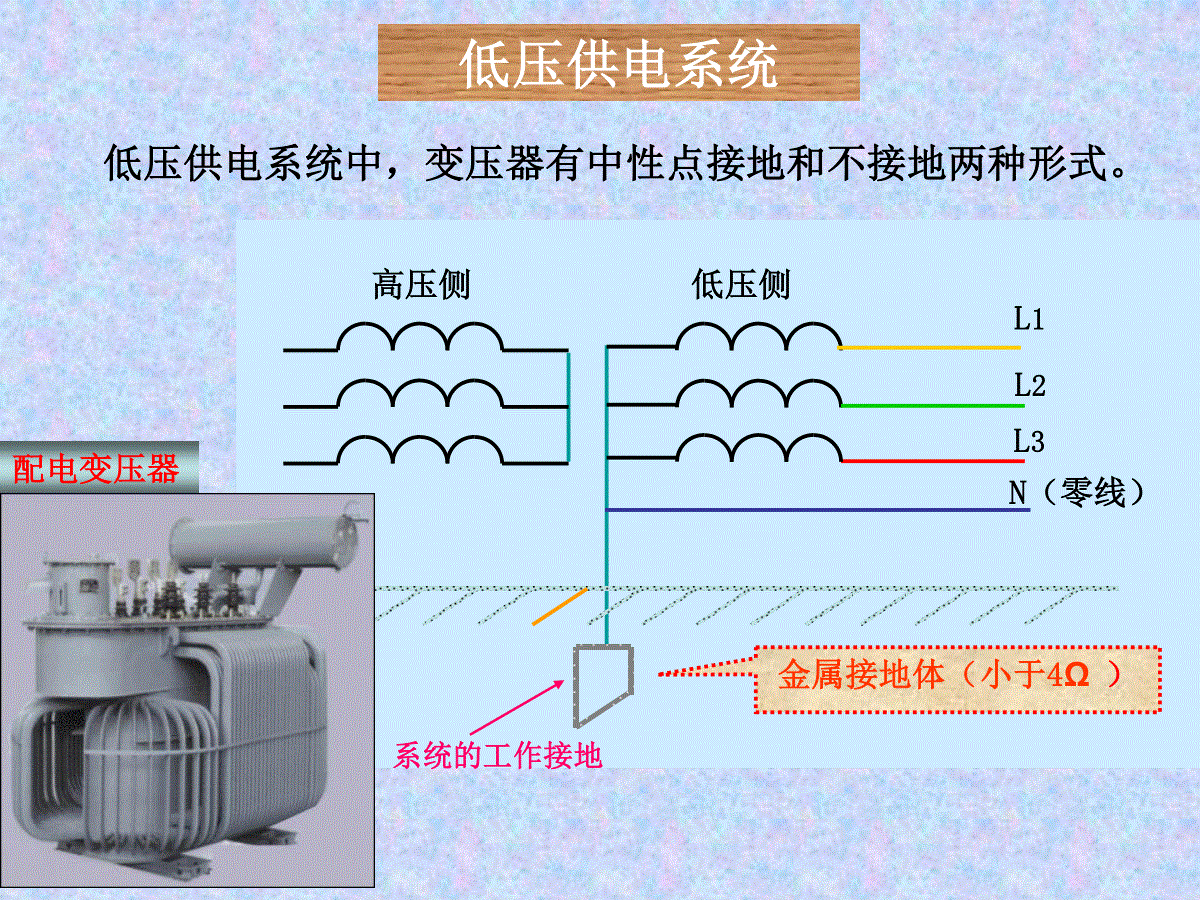

安全用电安全知识授课老师：住宅220V照明配电动力配电电力的传输与分配低压供电系统配电变压器高压侧低压侧L1N（零线）L2L3金属接地体（小于4Ω）系统的工作接地低压供电系统中，变压器有中性点接地和不接地两种形式。电动机变压器L1L2L1NL3我国广泛应用三相四线制380/220V低压供电系统（TN系统），其中动力配电线路采用三根相线和零线，照明配电线路采用一根相线和零线。安全用电的基本知识1.1电流对人体的危害1.1.1电流对人体的危害形式1、电击2、电伤电伤，是指电流对人体外部造成的局部伤害，包括电灼伤、电烙印、皮肤金属化等。电击，是指由于电流通过人体而造成人体内部组织的反应和病变破坏，使人出现刺疼、痉挛、麻痹、昏迷、心室颤动或停跳、呼吸困难或停止等现象。在高压触电事故中，电击和电伤往往同时发生；日常生产、生活中的触电事故，绝大部分都是由电击造成的。同时，人体触电事故还往往会引起二次事故（如高空跌落、机械伤人等）。1.1.2电流对人体的危害程度电流对人体的危害程度与下列因素有关：电流的大小：电流越大，伤害也越大。一般情况下，感知电流为1mA（工频），摆脱电流为10mA，致命电流为50mA（持续时间1秒以上），安全电流为30mA。直流电一般引起电伤，而交流电则电击、电伤两者都产生。电流持续的时间：时间越长，危害越大。电流的频率：工频电流对人体的伤害程度最为严重。特别是40---100赫兹的交流电对人体最危险。电流通过人体的部位：以通过心脏、中枢神经（脑、脊髓）、呼吸系统最为危险。人体的状况：与触电者的性别、年龄、健康状况、精神状态等有关人体电阻:人体的电阻值通常在10KΩ---100KΩ之间，基本上按表皮角质层电阻大小而定。但它会随时、随地、随人等因素而变化，极具不确定性，并且随电压的升高而减小。安全电流直流50mA以下工频30mA以下1.1电流对人体的危害1.1.3触电原因常见的触电原因有：单相触电：是指人体站在地面或其他接地体上，人体的某一部位触及电气装置的任一相所引起的触电。违章冒险缺乏安全用电知识意外触电两相触电：是指人体同时触及任意两相带电体的的触电方式。跨步电压触电：当人体两脚跨入触地点附近时，在前后两脚之间便存在电位差，此即跨步电压，由此造成的触电称之为跨步电压触电。除上述外，还有高压电弧触电、接触电压触电、雷电触电、静电触电等。1.1.4触电方式单线触电（电网中性点接地）单线触电（电网中性点不接地）两线触电单相触电和两相触电单相触电和两相触电相对安全危险！危险！！！火线火线高压线跨步电压触电距着地点20m外视为安全区剩余电荷触电剩余电荷触电是指当人触及带有剩余电荷的设备时，带有电荷的设备对人体放电造成的触电事故。设备带有剩余电荷，通常是由于检修人员在检修中摇表测量停电后的并联电容器、电力电缆、电力变压器及大容量电动机等设备时，检修前、后没有对其充分放电所造成的。1.2防止触电的安全措施1.2.1安全电压、安全距离、屏护及安全标志1.安全电压不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。国际电工委员会（IEC）规定安全电压限定值为50伏.我国规定12伏、24伏、36伏三个电压等级为安全电压级别.世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24伏等，其中以50伏、25伏居多。2.安全间距为防止带电体之间、带电体与地面之间、带电体与其他设施之间、带电体与工作人员之间因距离不足而在其间发生电弧放电现象引起电击或电伤事故，应规定其间必须保持的最小间隙。安全间距即保证人体与带电体之间必要的安全距离。除防止触及或过分接近带电体外，还能避免误操作和防止火灾。在低压工作中，最小检修距离不应小于0.1m。操作者背后的物体与操作者背部的最小距离应不小于0.5mm。在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全电压。凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防护装置或安全措施，均应采用24伏或36伏安全电压。3、屏护屏护即指将带电体间隔起来，以有效地防止人体触及或靠近带电体，特别是当带电体无明显标志时。高压设备不论是否有绝缘，均应采取屏护。常用的屏护方式有：遮栏、栅栏、保护网。•室外不低于1.5m（户外变配电装置采用不低于2.5m的封闭屏护）•室内不低于1.2m常用绝缘手套、绝缘靴、绝缘棒三种。（1）绝缘手套由绝缘性能良好的特种橡胶制成，有高压、低压两种.操作高压隔离开关和油断路器等设备、在带电运行的高压电器和低压电气设备上工作时，预防接触电压。（2）绝缘靴也是由绝缘性能良好的特种橡胶制成，带电操作高压或低压电气设备时，防止跨步电压对人体的伤害。（3）绝缘棒又称绝缘杆、操作杆或拉闸杆，用电木、胶木、塑料、环氧玻璃布棒等材料制成,结构如图1．4所示。主要包括:1工作部分、2绝缘部分、3握手部分、4保护环。4、安全用具1.2防止触电的安全措施1.2.1安全电压、安全距离、屏护及安全标志4.安全标志表1-1安全色标的意义色标含义举例红色停止、禁止、消防如停止按钮、灭火器、仪表运行极限黄色注意、警告如“当心触电”、“注意安全”绿色安全、通过、允许、工作如“在此工作”、“已接地”黑色警告多用于文字、图形、符号蓝色强制执行如“必须带安全帽”表1-2导体色标类别交流电路交流电路接地线L1L1L1NLN色标黄绿红淡蓝棕蓝绿/黄双色线1.2防止触电的安全措施1.2.2保护接地和保护接零1.保护接地在中性线接地系统中，必须采用保护接零。在同一供电线路中，不允许一部分设备采用保护接地而另一部分设备采用保护接零。2.保护接零保护接地与保护接零为防止电气设备金属外壳意外带电而造成的危险，应按供电系统接地型式的不同，分别采取保护接地或保护接零的安全措施。保护接地保护接地只适合于中性点不接地的电网，在中性点接地的电网中使用不能完全保证安全。L1L2L3IT系统L1L2L3N（PEN）保护接零必须注意，零线回路中不允许装设熔断器和开关。L1L2L3N重复接地TN-C系统L1L2L3NPETN-S系统这是应该大力提倡的接零保护方式。该系统中，N线和PE线各尽其责，具有较高的用电安全性。1.2防止触电的安全措施1.2.3漏电保护安装漏电保护器时，工作零线必须接漏电保护器，而保护零线或保护地线不得接漏电保护器。单相漏电保护器的工作原理装设漏电保护装置------较之接地和接零保护更有效、更灵敏的安全措施。照明电路中所选用漏电保护器应为额定漏电动作电流小于或等于30mA、动作时间为0.1s的高灵敏度产品。•安装在电气设备负荷线首端•不得直接代替电闸开关使用采用安全电压要尽可能使用且正确使用安全电压。NL∽220V∽36V∽36VNL∽220V不安全安全采用过限保护------新兴的一种自动保护元件和装置。热保护器浪涌电压吸收保护器自复保险（过流保护器）自复保险丝主要是由特殊处理过的聚合树脂掺加导体组成，在正常操作情况下，聚合树脂将导体紧密地束缚在其晶状结构内构成一个低阻抗的链，保险丝两端相当于短路导通状态，如图1a所示。因为线路上流经保险丝的电流小，从而产生的热能也少，所以不会改变它的晶状结构。然而，当异常电流发生时，如图1b所示，导体上所产生的热能使聚合物由结晶状态变成胶状，在此状态下，被束缚在聚合物上的导体便会断开，保险丝内部阻抗迅速增加，从而限制了异常电流的经过。当异常原因消除后，导体链又重新连接，保险丝恢复正常导通状态。自复保险丝热保护器一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。浪涌电压吸收保护器作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。1、火线进开关安装螺口灯座时，火线要与灯座中心的簧片连接，不允许与螺纹相连。2、合理选择导线和熔丝不能选额定电流很大的熔丝来保护小电流电路，更不允许以普通导线代替熔丝。1.2.4其他防护措施1.2防止触电的安全措施3、采用静电防护消除静电的最基本方法是接地，即将可能带上静电的物体用导线连接起来并接地。4、雷电防护防雷的基本思想是疏导，即设法将雷电流导引入地。5、电气防火防爆排除可燃易爆物资；排除电气火源；加强电气设备自身的防火防爆措施。7、其它安全用电常识电气设备的绝缘电阻要勤检测；移动的电气设备，使用前要察看其绝缘是否良好；遇雷雨天气，不要在大树下躲雨，不要站在高处，不要接听手机，更不应手持金属物件；使用室外天线时，应装避雷器或防雷用的转换开关；任何电气设备在未确认无电以前，应一律视为有电，不要随便触及；尽量避免带电操作，尤其是手潮湿时；使电热器具时，人不要离开并防烫伤；“弱电”线路要与“强电”线路分开敷设，以防“强电”窜入“弱电”；不准乱拉乱接；禁止使用“一线一地”的安装方式；不盲目信赖开关或控制装置，只有拔下用电器才是最安全的。制度上必须规范安全操作技术上必须采取安全措施思想上必须重视安全用电1.2.4其他防护措施1.2防止触电的安全措施1.3触电急救在触电解救的过程中，切不可赤手空拳去拉还没有脱离电源的触电者。1.3.1触电解救发现触电者，首先应以最快的速度设法使其脱离电源，然后根据触电者的具体情况进行施救，直至医护人员的到来。使触电者脱离电源的方法有：立即拔掉插头或断开开关；用干燥的木棒、竹竿将带电体从触电者身上移去；用绝缘良好的钢丝钳剪断电源线（应一根一根地剪，不可同时剪两根线，以免造成短路）；带上绝缘手套、穿上绝缘鞋将触电者拉离电源。实在没办法时，也可强行将电源短路，以迫使电路上的保护装置动作，从而切断电源。特别注意1.3触电急救1.3.2紧急救护有心跳无呼吸无心跳无呼吸有呼吸无心跳人工呼吸(口对口人工呼吸法)胸外挤压人工呼吸+胸外挤压使触电者脱离电源现场急救拨打急救电话将触电者安放到空气流通、温度适宜的地方严禁对触电者注射强心针1.3触电急救1.3.2紧急救护实施口对口人工呼吸时口对口人工呼吸法的要诀是：病人仰卧平地上，鼻孔朝天颈后仰；首先清理口鼻腔，然后松扣解衣裳；捏鼻吹气要适量，排气应让口鼻畅；吹二秒来停三秒，五秒一次最恰当。在施行口对口人工呼吸法前，应将被施救者口中的假牙、污物等排除，以保证呼吸道畅通。在施行口对口人工呼吸法时，吹气的力度要适当，以免将肺泡吹坏，尤其是小孩。实施胸外挤压法时胸外挤压法的要诀是：病人仰卧硬地上，松开领扣解衣裳；当胸放掌不鲁莽，中指应该对凹膛；掌根用力向下按，压下一寸至寸半；压力轻重要适当，过分用力会压伤；慢慢压下突然放，一秒一次最恰当。选择压区向下挤压松手复原保持口、鼻呼吸道畅通吹气排放废气1.3触电急救1.3.3电火灾的紧急处理当发生电火灾时，首先应切断电源，然后救火，并及时报警。扑灭电火灾时，应选择二氧化碳灭火器、1211灭火器、干粉灭火器或黄砂来灭火。在未确知电源已被切断的情况下，不得用水或普通灭火器来灭火。触电急救动作迅速救护得法安全用电注意事项•健全各项安全规章制度，经常加强安全教育和培训。•经常检查器具的绝缘状况。要注意高、低压器具的区别。绝缘损坏，应及时更换•工作前必须检查工具、测量仪表和防护用具是否完好。电气维修工作结束后，要清点工具及材料数量，清理现场。•不可用湿手接触带电的物体，更不可用湿布揩擦带电电器。如用手试验电器设备的温度，要用手背。•严禁带负载操作动力配电箱中的刀开关。•正确使用熔断器。•熔体（保险丝）的额定电流=1.5----2.0倍负载工作电流。•保险丝必须采用铅、锡、锌及其合金的低熔点材料制作。•带电操作，必须一人操作，一人监护，并及时悬挂标示牌。•在电容器上操作时，必须在断电后使之放电。•正确使用各类插座。单相两极插座零线相线单相三极插座保护零线（或地线）零线相线三相四极
