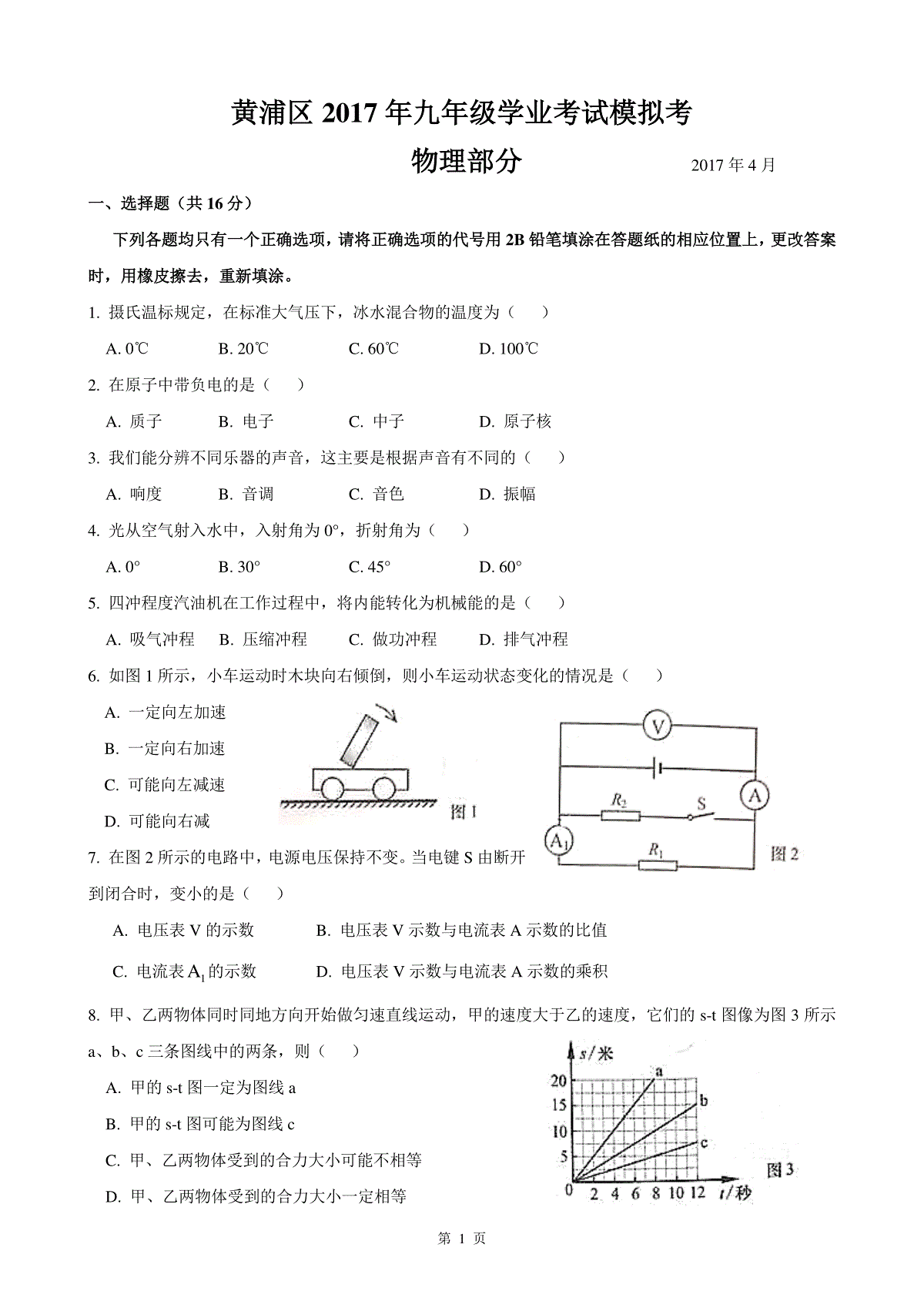

第1页黄浦区2017年九年级学业考试模拟考物理部分2017年4月一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。1.摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A.0℃B.20℃C.60℃D.100℃2.在原子中带负电的是（）A.质子B.电子C.中子D.原子核3.我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A.响度B.音调C.音色D.振幅4.光从空气射入水中，入射角为0°，折射角为（）A.0°B.30°C.45°D.60°5.四冲程度汽油机在工作过程中，将内能转化为机械能的是（）A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程6.如图1所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A.一定向左加速B.一定向右加速C.可能向左减速D.可能向右减7.在图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时，变小的是（）A.电压表V的示数B.电压表V示数与电流表A示数的比值C.电流表1A的示数D.电压表V示数与电流表A示数的乘积8.甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图3所示a、b、c三条图线中的两条，则（）A.甲的s-t图一定为图线aB.甲的s-t图可能为图线cC.甲、乙两物体受到的合力大小可能不相等D.甲、乙两物体受到的合力大小一定相等第2页二、填空题（共23分）请将结果填入答题纸的相应位置。9.家庭电路中，电视机与电灯是_____的（选填“串联”或“并联”）；电灯工作时消耗的是_______能；额定功率为0.2千瓦的用电器正常工作3小时，耗电_______度。10.如图4所示，排球比赛时球被扣出主要表明力可以改变物体的_______（选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是______的（选填“运动”或“静止”），其重力势能_______（选填“增大”、“不变”或“减小”）11.质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为________焦[34.210c水焦/（千克℃）]；改变物体内能有两种方式，这是通过_______方式改变其内能的。将体积为1310米3的物体，浸没在水中时受到浮力的大小为_________牛。12.在各种不同色光中，红、______、蓝叫做三原色光。质量为2千克的物体受到重力的大小为_______牛。如图5所示，用力F匀速提起重为10牛的物体A，不计滑轮重及摩擦，力F的大小为________牛。13.某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为_______安，这段时间内电流做功为_______焦。该导体两端电压改变为4伏时，其电阻为______欧。14.在图6所示的电路中，电源电压保持不变。已知电阻1R、2R中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。当电键S闭合时①若电流表的指针发生偏转，电路中的故障是__________________。②若电流表的指针不发生偏转，电路中的故障是_____________________。15.某小组同学研究两个物体间相互作用力1F和2F的特点。现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等。图7（a）、（b）为他们设计的两种实验方案。①应根据图7_________所示方案进行实验。第3页②图7（c）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示1F和2F的大小，横轴表示时间t）。请依据相关信息，写出两条结论。（A）____________________________。（B）____________________________。三、作图题（共7分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。16.重为2牛的物体静止在水平面上，用力的图示法在图8中画出它受到的支持力F支。17.根据平面镜成像特点，在图9中画出物体AB在平面镜中的像A'B'。18.根据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置。19.杠杆平衡时，动力1F的大小为2牛，动力臂1l为0.5米，阻力臂2l为0.1米，求阻力2F的大小。20.物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此过程中拉力做的功W和功率P。第4页21.如图11所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。甲足够高、底面积为3S，其内盛有体积为3310米3的水；乙的底面积为S，所受重力为G。①求甲中水的质量。②求乙对水平地面的压强P乙。③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A中水的深度之比为':'hh乙水为3:2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度乙。22.在图12（a）所示的电路中，电源电压为6伏且不变。闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。①求电阻1R的阻值。②通电10秒，求电流通过变阻器2R所做的功2W。③小红将1R和2R按图12（b）所示接入相同电源的电路，她设想通过移动变阻器2R的滑片P，使（a）、（b）两电路消耗的总功率相等。请判断她的方案是否可行，并说明理由。第5页五、实验题（共18分）请根据要求在答题纸的相应位置作答。23.使用电流表时，所测电流不得超过它的_______，必须使用电流从它的_______接线柱流入（选填“+”或“-”）。在“探究二力平衡的条件”实验中，物体应在_____________的作用下，且分别处于匀速直线运动状态或_________状态。24.在图13中，凸透镜焦距为10厘米。保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。25.为了探究漂浮在液面上的物块露出液面的体积V露与物块密度物、液体密度液的关系，某小组同学选取体积V物相同、物不同的物块进行实验，测出其漂浮在水和酒精液面上时露出液面的体积V露，相关数据记录在表一、表二中。①分析比较表一或表二中物、V露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，________________________________________________________。②分析比较实验序号__________________中，液、V露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当V物、物相同时，液越小，V露越小。③由实验序号2与4的数据及相关条件，发现漂浮在液面上V物相同的物块，存在与液均不同而V露相第6页象。若用V物相同的同的现物块进一步实验，请在表三中填入拟进行实验的数据，使每一组实验均能研究上述现象。26.小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为1.5伏的整数倍且保持不变、待测小灯上标有“0.2A”字样、滑动变阻器上标有“50Ω1A”字样。实验中，小华正确连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不发光、电表指针所处位置如图14（a）、（b）所示。（电流表指针在两刻度线之间某位置，电压表指针在刻度线上）①判断电流表所选量程并说明理由。______________________②通过计算说明实验所用电源的电压。_______________________③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压。然后他调整了电表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图14（b）相同。请通过计算求出小灯的额定功率。_______________________第7页参考答案一、选择题（共16分）1.A2.B3.C4.A5.C6.D7.B8.D二、填空题（共23分）9.并联；电；0.610.运动状态；运动；增大11.4.2410；热传递；9.812.绿；19.6；513.0.2；4；1014.1R断路；1R短路或2R断路15.（b）；两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的。三、作图题（共7分）16.作图略17.作图略18.作图略四、计算题（共26分）19.阻力2F的大小为10牛20.此过程中拉力做的功为200焦，功率为40瓦21.①甲中水的质量为3千克②乙对水平地面的压强为G/S③乙的密度为2310千克/米322.①电阻1R的阻值为10欧②电流通过变阻器2R所做的功2W为8焦第8页③不可行，理由略五、实验题（共18分）23.量程；+；两个力；静止24.高度；远离透镜；放大；小于25.当V物、液相同时，物越大，V露越小1与4、2与5或3与60.30.426.①0-0.6安；小灯不发光，II额=0.2安②4.5伏③U额=3.8伏，P额=0.76瓦
