变电站工程施工组织设计方案

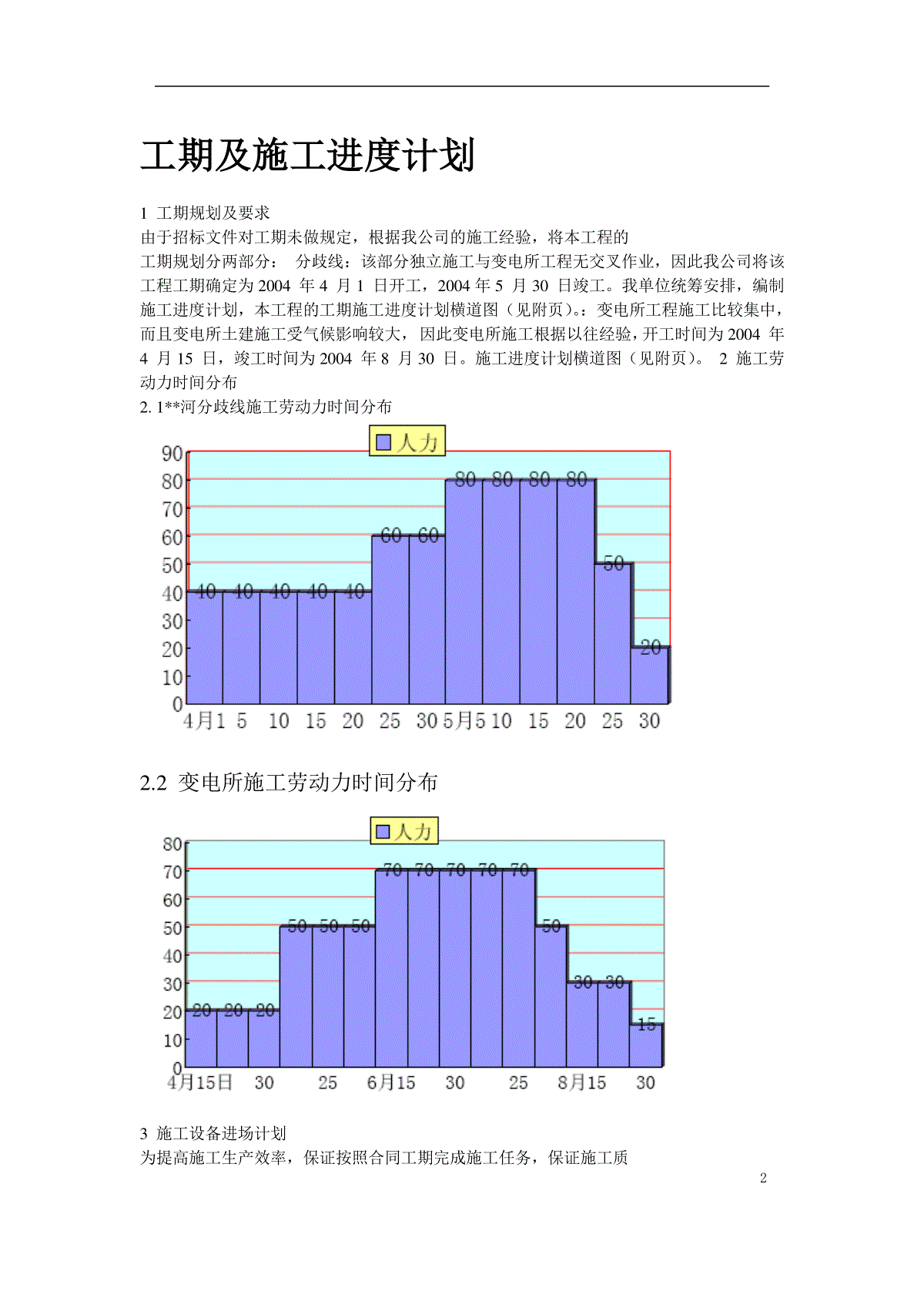

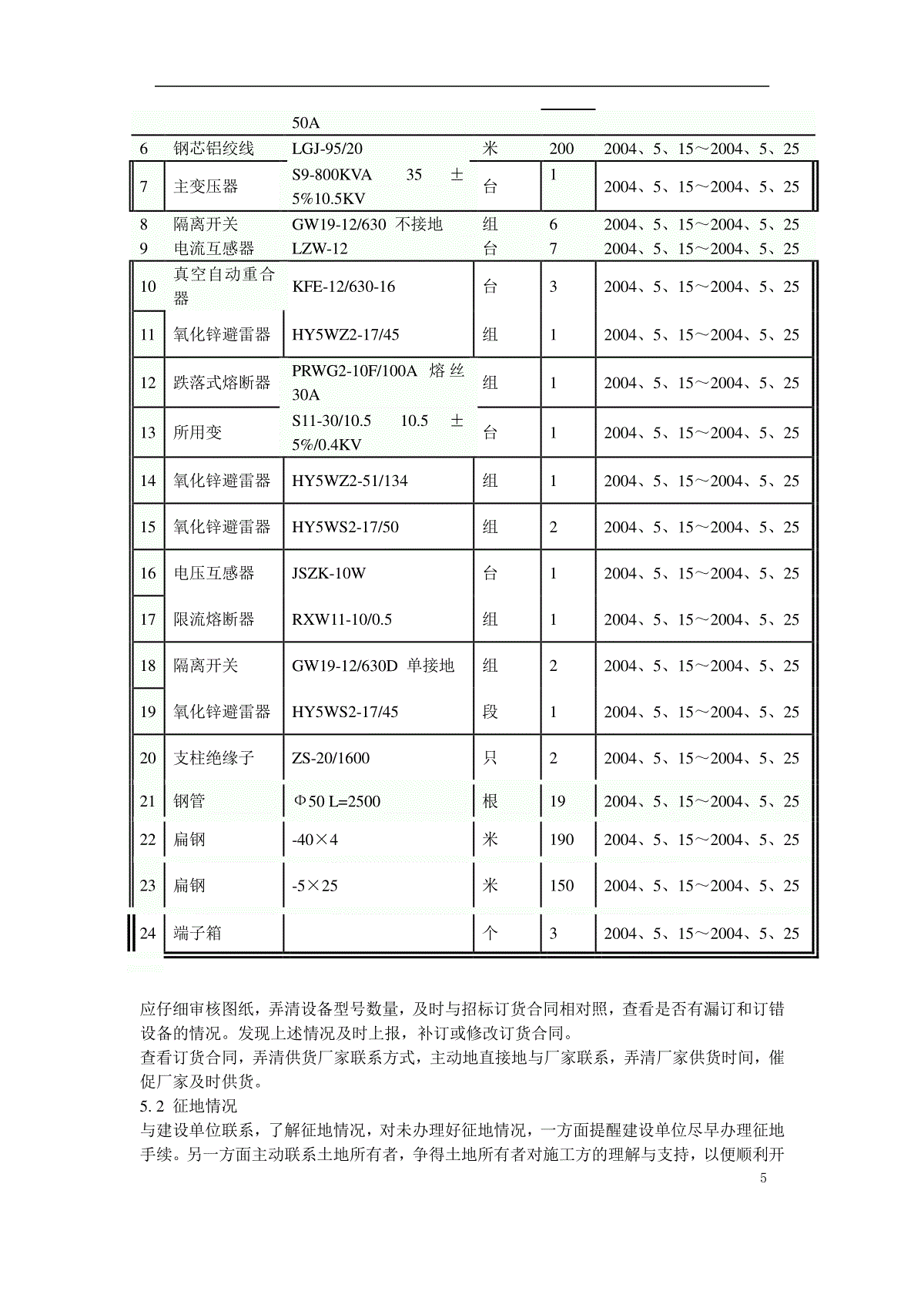

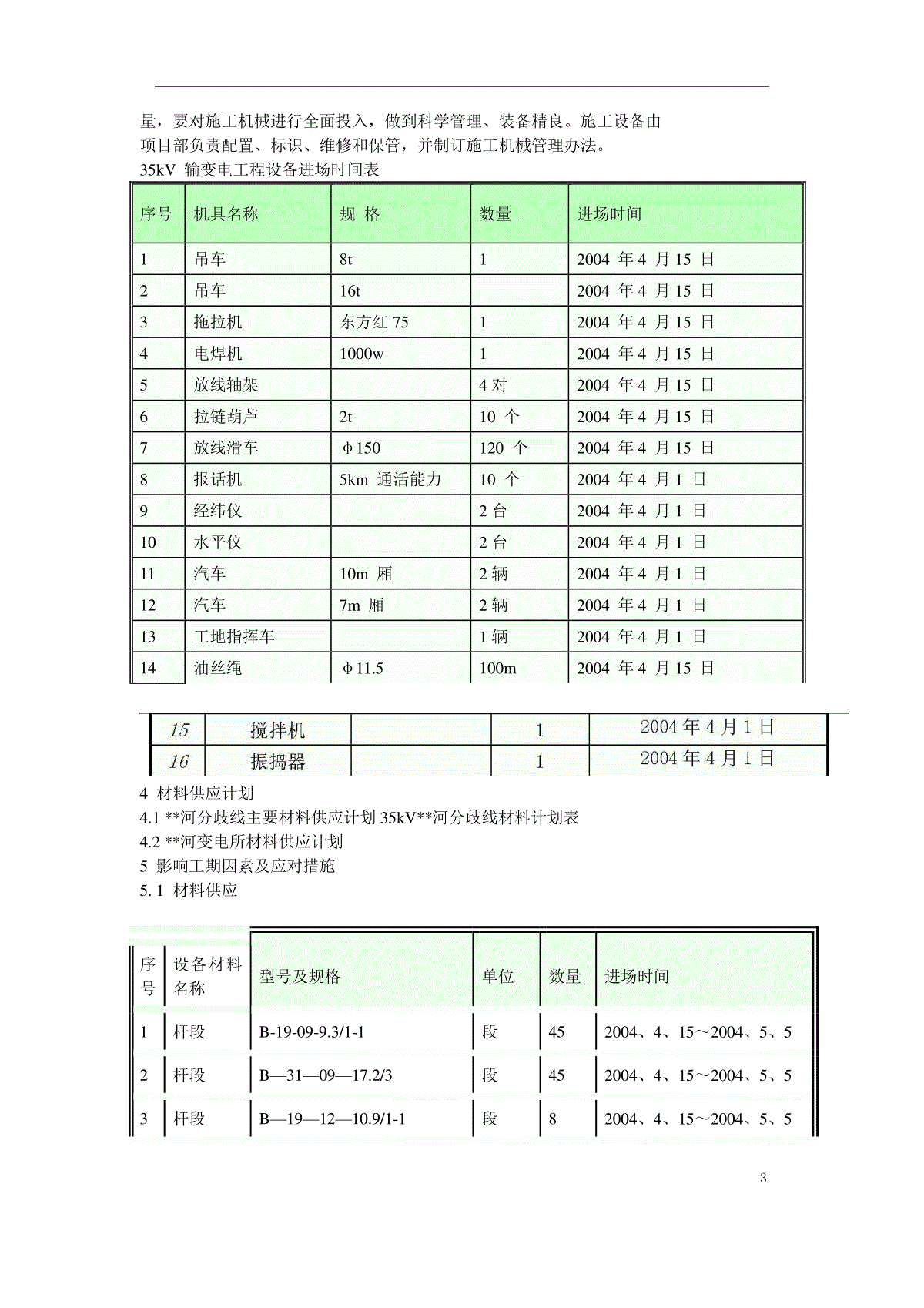

1目录第一章工期及施工进度计划......................................................2第二章质量保证措施............................................................6第三章安全保证措施...........................................................19第四章文明施工...............................................................24第五章工程概况...............................................................27第六章工现场组织机构及工程主要负责人简介.....................................28第七章施工现场总平面布置图...................................................29第八章施工方案...............................................................312工期及施工进度计划1工期规划及要求由于招标文件对工期未做规定，根据我公司的施工经验，将本工程的工期规划分两部分：分歧线：该部分独立施工与变电所工程无交叉作业，因此我公司将该工程工期确定为2004年4月1日开工，2004年5月30日竣工。我单位统筹安排，编制施工进度计划，本工程的工期施工进度计划横道图（见附页）。：变电所工程施工比较集中，而且变电所土建施工受气候影响较大，因此变电所施工根据以往经验，开工时间为2004年4月15日，竣工时间为2004年8月30日。施工进度计划横道图（见附页）。2施工劳动力时间分布2.1**河分歧线施工劳动力时间分布2.2变电所施工劳动力时间分布3施工设备进场计划为提高施工生产效率，保证按照合同工期完成施工任务，保证施工质3量，要对施工机械进行全面投入，做到科学管理、装备精良。施工设备由项目部负责配置、标识、维修和保管，并制订施工机械管理办法。35kV输变电工程设备进场时间表序号机具名称规格数量进场时间1吊车8t12004年4月15日2吊车16t2004年4月15日3拖拉机东方红7512004年4月15日4电焊机1000w12004年4月15日5放线轴架4对2004年4月15日6拉链葫芦2t10个2004年4月15日7放线滑车φ150120个2004年4月15日8报话机5km通活能力10个2004年4月1日9经纬仪2台2004年4月1日10水平仪2台2004年4月1日11汽车10m厢2辆2004年4月1日12汽车7m厢2辆2004年4月1日13工地指挥车1辆2004年4月1日14油丝绳φ11.5100m2004年4月15日4材料供应计划4.1**河分歧线主要材料供应计划35kV**河分歧线材料计划表4.2**河变电所材料供应计划5影响工期因素及应对措施5.1材料供应序号设备材料名称型号及规格单位数量进场时间1杆段B-19-09-9.3/1-1段452004、4、15～2004、5、52杆段B—31—09—17.2/3段452004、4、15～2004、5、53杆段B—19—12—10.9/1-1段82004、4、15～2004、5、544杆段B—35—09—19.4/3段82004、4、15～2004、5、55杆段B—19—12—7.9/1-3段82004、4、15～2004、5、56杆段D—35—09—12.9/3段82004、4、15～2004、5、57杆段D—30—09—6.8/1-6段122004、4、15～2004、5、58杆段D—30—09—5.0/3段122004、4、15～2004、5、59绝缘子XP—7片6872004、4、15～2004、5、510横担35SG619（35SG19）（60SA1）（60NA-1）（60DA-1）套632004、4、15～2004、5、511卡盘120×45100×45块1302004、4、15～2004、5、512底盘80块202004、4、15～2004、5、513悬垂线夹XGU-1XGU-2件1872004、4、15～2004、5、514耐张线夹NLD-2件392004、4、15～2004、5、515楔型线夹NX-1件42004、4、15～2004、5、516并沟线夹JBB-1JB-2件382004、4、15～2004、5、517接地体φ10圆钢吨0.332004、4、15～2004、5、518导线LGJ-70/10吨7.382004、4、15～2004、5、519钢绞线GJ-35GJ-50吨0.762004、5、1520防振锤FD-2FG-35件4022004、5、15序号设备材料名称型号及规格单位数量进场时间1耦合电容器OW35-0.0035台12004、5、15～2004、5、252高频阻波器XZK200-1.05B4台12004、5、15～2004、5、253隔离开关GW5-35ⅡD/630单接地组12004、5、15～2004、5、254真空负荷隔离开关ZWF-40.5/1250-31.5组12004、5、15～2004、5、255跌落式熔断器PRWG2-35/100熔丝组12004、5、15～2004、5、25550A6钢芯铝绞线LGJ-95/20米2002004、5、15～2004、5、257主变压器S9-800KVA35±5%10.5KV台12004、5、15～2004、5、258隔离开关GW19-12/630不接地组62004、5、15～2004、5、259电流互感器LZW-12台72004、5、15～2004、5、2510真空自动重合器KFE-12/630-16台32004、5、15～2004、5、2511氧化锌避雷器HY5WZ2-17/45组12004、5、15～2004、5、2512跌落式熔断器PRWG2-10F/100A熔丝30A组12004、5、15～2004、5、2513所用变S11-30/10.510.5±5%/0.4KV台12004、5、15～2004、5、2514氧化锌避雷器HY5WZ2-51/134组12004、5、15～2004、5、2515氧化锌避雷器HY5WS2-17/50组22004、5、15～2004、5、2516电压互感器JSZK-10W台12004、5、15～2004、5、2517限流熔断器RXW11-10/0.5组12004、5、15～2004、5、2518隔离开关GW19-12/630D单接地组22004、5、15～2004、5、2519氧化锌避雷器HY5WS2-17/45段12004、5、15～2004、5、2520支柱绝缘子ZS-20/1600只22004、5、15～2004、5、2521钢管Ф50L=2500根192004、5、15～2004、5、2522扁钢-40×4米1902004、5、15～2004、5、2523扁钢-5×25米1502004、5、15～2004、5、2524端子箱个32004、5、15～2004、5、25应仔细审核图纸，弄清设备型号数量，及时与招标订货合同相对照，查看是否有漏订和订错设备的情况。发现上述情况及时上报，补订或修改订货合同。查看订货合同，弄清供货厂家联系方式，主动地直接地与厂家联系，弄清厂家供货时间，催促厂家及时供货。5.2征地情况与建设单位联系，了解征地情况，对未办理好征地情况，一方面提醒建设单位尽早办理征地手续。另一方面主动联系土地所有者，争得土地所有者对施工方的理解与支持，以便顺利开6工或不发生征地原因的停工。5.3施工组织根据工程特点，抓住工程进度控制点，提前安排，尤其是对泥沼地带要在开化前施工完，对耕地段要在耕种前施工完，对山林地带可后安排施工。同时对难点和时间较紧迫的施工要加在资源投入力度，以便保证工期进度。质量保证措施本工程的质量方针是:建立完善并持续改进质量管理体系，不断规范电网建设行为，为顾客提供有竞争力的产品和服务，以满足或超过他们的要求。1质量目标本工程一次投运成功；验评时，实现达标投产；工程评级达到优良工程；竣工验收合格率100%；分项工程优良品率98%；杜绝重大质量事故。2质量管理组织机构3质量管理的措施3.1本着创优质工程的宗旨，在工程建设的过程中严格执行公司质量体系程序文件中的有关程序和国家规程规定的有关施工工艺要求进行施工，施工工艺和质量满足输变电工程达标投产要求。3.2实行全面质量管理，对关键项目、薄弱环节、新的施工技术和安装工艺组织技术攻关、质量攻关和工艺改进活动，采用科学的管理方法和必要的管理措施，实行预控，达到逐步提高工程质量。3.3落实制度，建立健全岗位责任制，开展各项质量竞赛活动，增强职工的质量意识，使职工具备“严肃认真、周到细致、稳妥可靠、万无一失”的工作态度，把工程隐患和不满足运行要求的缺陷消灭在形成的过程之中和运行之前，为项目法人提供满意工程。3.4坚持技术交底制度，即施工前由公司对项目经理部对全体施工人员进行技术交底工作，贯彻项目法人的要求、设计意图，对施工技术要求、质量标准、施工方案等进行详细说明，使施工人员做到心中有数。3.5坚持质量三级检查制度，建立质量跟踪卡，做到上道工序没检查不得进行下道工序。3.6定期向项目法人、监理工程师通报质量情况，提供质量检查结果和有关记录；积极配合项目法人、监理工程师组织的各项检查和验收工作，同时提供必要的工作条件和检测手段；施工检查及评级记录必须有项目法人代表签字；隐蔽工程、关键工序邀请项目法人、监理工程师到场，接受他们的监督和检查。3.7前后衔接的分项工程，在前项工程结束后，经监理工程师签字后方可进入下一分项工程的施工，并提交有关的资料和施工记录。3.8施工中与项目法人、设计代表、监理工程师密切配合，互相协作，沟通思想，共同协商，解决实际疑难问题，共同把好质量关，争创优质工程。4质量检验程序74.1检验程序建立工程质量保证体系，我公司按照GB／T19002-1994idt1S09002：1994《质量体系生产、安装和服务的质量保证模式》己经建立了质量管理和质量保证体系，工程施工过程中的各项活动和作业应严格按照下列程序文件执行。●Q/531-2-Z101-2000《质量保证手册》●Q/531-2-Z201.1-2000《质量职责和职权》●Q/531-2-Z201.2-2000《管理评审标准》●Q/531-2-Z208-2000《产品标识和可追溯性程序》●Q/531-2-Z209.1-2000《送电线路工程过程控制程序》●Q/531-2-Z209.3-2000《特殊工程过程控制程序》●Q/531-2-Z209.4-2000《施工机具过程控制程序》●Q/531-2-Z210.1-2000《进货检验和试验程序》●Q/531-2-Z210.2-2000《过程检验和试验程序》●Q/531-2-Z210.3-2000《最终检验和试验程序》●Q/531-2-Z203-2000《合同评审和协调合同评审程序》●Q/531-2-Z205-2000《文件和资料控制程序》●Q/531-2-Z206-2000《采购控制程序》●Q/531-2-Z211-2000《检验、测量和试验设备控制程序》●Q/531-2-Z212-2000《检验和试验状态标识程序》●Q/531-2-Z213-2000《不合格品控制程序》●Q/531-2-Z214-2000《纠正和预防措施控制程序》●Q/531-2-Z215-2000《产品搬运、贮存、包装、防护和交付控制程序》●Q/531-2-Z216-2000《质量记录控制程序》●Q/531-2-Z217-2000《内部质量体系审核程序》●Q/531-2-Z218-2000《培训工作程序》●Q/531-2-Z219-2000《服务工作程序》●Q/531-2-Z2
