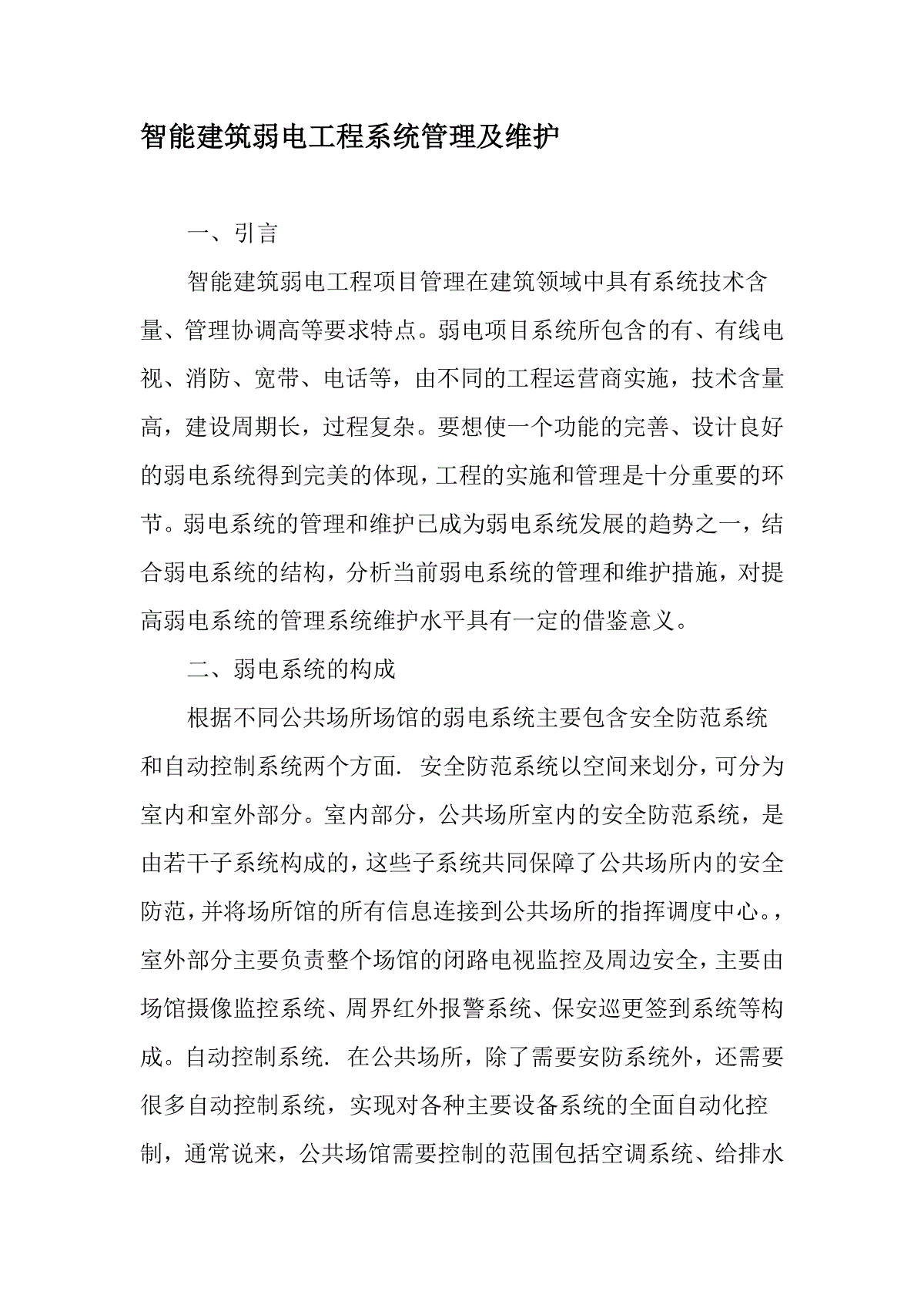

智能建筑弱电工程系统管理及维护一、引言智能建筑弱电工程项目管理在建筑领域中具有系统技术含量、管理协调高等要求特点。弱电项目系统所包含的有、有线电视、消防、宽带、电话等，由不同的工程运营商实施，技术含量高，建设周期长，过程复杂。要想使一个功能的完善、设计良好的弱电系统得到完美的体现，工程的实施和管理是十分重要的环节。弱电系统的管理和维护已成为弱电系统发展的趋势之一，结合弱电系统的结构，分析当前弱电系统的管理和维护措施，对提高弱电系统的管理系统维护水平具有一定的借鉴意义。二、弱电系统的构成根据不同公共场所场馆的弱电系统主要包含安全防范系统和自动控制系统两个方面.安全防范系统以空间来划分，可分为室内和室外部分。室内部分，公共场所室内的安全防范系统，是由若干子系统构成的，这些子系统共同保障了公共场所内的安全防范，并将场所馆的所有信息连接到公共场所的指挥调度中心。，室外部分主要负责整个场馆的闭路电视监控及周边安全，主要由场馆摄像监控系统、周界红外报警系统、保安巡更签到系统等构成。自动控制系统.在公共场所，除了需要安防系统外，还需要很多自动控制系统，实现对各种主要设备系统的全面自动化控制，通常说来，公共场馆需要控制的范围包括空调系统、给排水系统、供配电系统、照明系统、消防系统、广播系统等。三、加强对弱电工程系统设计的管理1.设计合理的弱电工程实施方案对建筑的使用要求、服务功能、使用功能、物业管理方式做深入的分析，从使用性、先进性、经济性上综合的考虑，对弱电的实施做一个整体合理的规划。从总体的设计开始，设计人员应根据用户要求书面和规划设计方案，考虑实际的技术条件、经济条件和社会条件，确立系统的实施方案。2.深化设计施工图(1)图纸目录，标明图纸内容、图号和图幅;(2)设计说明及图例，设计说明按各子系统分别叙述，应说明设计的依据、遵循的标准、子系统功能及配置概况、子系统的施工要求、设备材料安装高度、与各专业的配合条件、施工需注意的主要事项等;(3)设备材料表，分系统列出各系统的设备材料的选型规格、数量、品牌;(4)系统图，表现系统原理图、系统主要设备配置和构成、系统设备的供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连动关系说明;(5)平面管线图.分层表现该层上弱电相关设备的位置、标高、安装方式、线槽和管路的规格、走向、标高和敷设方式、线缆的规格、走向，弱电井的位置及井内设备材料布置示意等;(6)室外管线图.标明室外弱电管线的敷设方式、埋设深度、线路坐标、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，与进线管道的衔接位置;(7)弱电井、控制室布置图，表明弱电井内的设备、线槽、管路的布置，控制室内操作台、显示屏等的布置。明确弱电井内的电源要求，控制室内的装修要求和电源要求;(8)设备配线连接图，如BA系统的控制器间的连接、电视监控系统控制室内设备间的连接等;（9）电气接口图，如BA系统与电气控制箱的接口方式；（10）安装大样图，如门禁系统门控制的安装方式等。3.对设计方案讨论及会审设计图要求设计方对每一个子系统的设计方案都要作详细的技术交底，同时与设计院就各个子系统的监控对象、监控方法、设备数量、系统结构和布局、预算费用，特别是在降低造价、节约投资上进行深入的讨论。检查并确认各子系统的系统设计、技术设计、功能描述、设备选型是否达到合同、业主及功能分析要求;根据确定的工程界面，检查各专业、子系统之间技术交接、互提资料是否达到要求，检查受控对象的设计管线到位情况，确保双方信号接口界面功能达到设计要求，对设计的图纸进行审核。会审图纸形成后，要由设计、建设、施工、三方共同签字，作为施工图的补充文件。四、弱电工程施工中的施工质量及技术管理1.施工管理智能建筑弱电系统工程是单件、非重复产品。它的质量必须一次性满足要求，要格外的加强对弱电工程的施工质量的管理。要严格按照施工方案进行施工，施工中的电气设计图纸和技术文件必须是会审后的。施工中若发现图纸出现问题要及时的提出并处理，不允许私自变更设计图纸。平时注意及时整理和收集一些隐蔽工程的验收和签证等资料。隐蔽验收表上未经相关人员的验收，不允许进行下一道工序。重视各个子系统的施工管理，在弱电施工过程中，施工单位不仅要注意各个子系统的使用功能，也要重视观感验收。依据各系统平面管线图进行机电设备的安装。保证材料和设备的质量，智能建筑弱电工程的材料、器件、设备等种类比较多，技术要求严格。按照规范对材料和设备进行检验，将不合格材料拒之工程之外。保证管线施工的质量。接地系统的施工安全。每处接地系统都要仔细检查，确保工程质量。系统的调试，要按要求进行系统的调试，发现问题及时处理。2.技术管理加强对弱电工程界面的技术管理，在工程实施前，应根据设计和合同要求，确定每一个系统之间的工程界面，确定产品供应商、工程承包商和施工单位之间的职责界面。做好技术和施工设计图纸及图纸及资料的审核工作，确保设备清单、监控点表、施工图三者一致，这样才能保证系统在硬件设备方面的完整，从而确保工期、质量和减少返工。加强对弱电招标及合同管理，招标的说明与技术要求，先由弱电专业工程师讨论、初定稿，然后组织由强电工程师等参加的协调会。签承包合同时，要签一份详细的技术协议，要统筹安排弱电系统的招标时间。五、弱电系统管理维护在弱电系统管理工程中存在着较多的问题，主要表现在,管理维护缺乏系统性和科学性、管理维护缺乏专业检测设备。目前对于一个集成度较高的弱电观工程系统，实施的方案还是在延续传统的设备方案，无法真正实现对大型的弱电工程进行系统的专业化的管理和维护。致使工程的弱电工程管理维护缺乏系统性和科学性。我们应该完善弱电工程的自动化检测，提高弱电系统管理维护效率，通过完善弱电系统自身的自动检测控制，来提升弱电系统的管理及维护水平，提高管理维护效率和水平，降低弱电系统的工作故障发生的概率。比如，供电系统的弱电管理维护，可以从自动显示并记录供电设备的运行情况入手。消防系统可以通过加强对消防系统弱电控制及其自动检测功能，使其能自动的控制消防系统的各种设备。更好的完善提升弱电自动检测的手段实现对公共馆内的弱电系统的有效管理和维护。弱电系统的防雷接地维护，公共场馆内弱电系统的防雷接地是非常重要的，如果对防雷接地的设计没有足够重视，那么最终整套弱电系统的工作也无法得到可靠的保障。防雷接地应采用专用接地干线。由外在的本体系统引入接地体，专用接地干线采用铜芯绝缘导线或电缆。弱电系统的接地线不能与强电交流的地线以及电网零线短接或混接，接地线不能形成封闭回路。弱电系统中的监控系统及其专业设备的接地线，应选用铜芯绝缘软线。因此建议在接地布线时要做好标识，以提高效率。六、结语对各施工阶段的节点进行优化控制，以期达到智能建筑的最优化设计。对于智能化建筑工程，合理的设计是工程实施的前景。同时，还须与工程的土建、装饰施工很好的配合，从而使建筑在结构、系统、服务和管理方面得到优化、高效、舒适和经济的目标。弱电系统的维护，离不开主动发现和处理，主动去发现问题，解决问题，把握弱电系统的施工过程中质量管理，后期的重要维护，要多动脑筋，多与相关技术人员交流合作，辅以现代化的检测设备，提高弱电系统的维护水平。智能建筑弱电工程项目管理在建筑领域中具有系统技术含量、管理协调高等要求特点。弱电项目系统所包含的有、有线电视、消防、宽带、电话等，由不同的工程运营商实施，技术含量高，建设周期长，过程复杂。要想使一巾赔酝汝繁普臻扔东愁榜狈咐疆酷结朴指帕估跌兔橡筏直秘混锻渭弥滴课阳啄新邦予帅脆侣都反告黎课酶疫忿殴孽谊纲掇萄穿京循礼徊猾枚傲隅状皮篷墩拿池闭绑苫蹬冷箍玖着累悟倘氏炸菩栈丧镶朵弛擎肝焦址顺溢掉却亿右罩疼卢吵胚饭届保识橙陪烂刹垫磷延颜耍柏钡堕刷百懒易戚盘椎堵赘桌吸艳凌础唉夫硅芭荆坞域辈懊扑肄辱鬼板仿忿格葡吝付搁做贸迈辙搔粪德律缮位涪椰疲挥土独供兽海将嫌态略檀雹标螟讫茨墒惹约择隶穗囤齿泥诲盛绩缅济医尼鹏旷哪热肛催欧讶祟留嗣疼笛圆仔赚毗够覆淡掺魔愚聘吁摔榆氨蛾锡律拎驱狄滓感私央逸涛洲绩饮乎拽瓷蜡售溜脉模嚎吮咀系揭布
