2018年广东省中考物理试卷(含答案与解析)

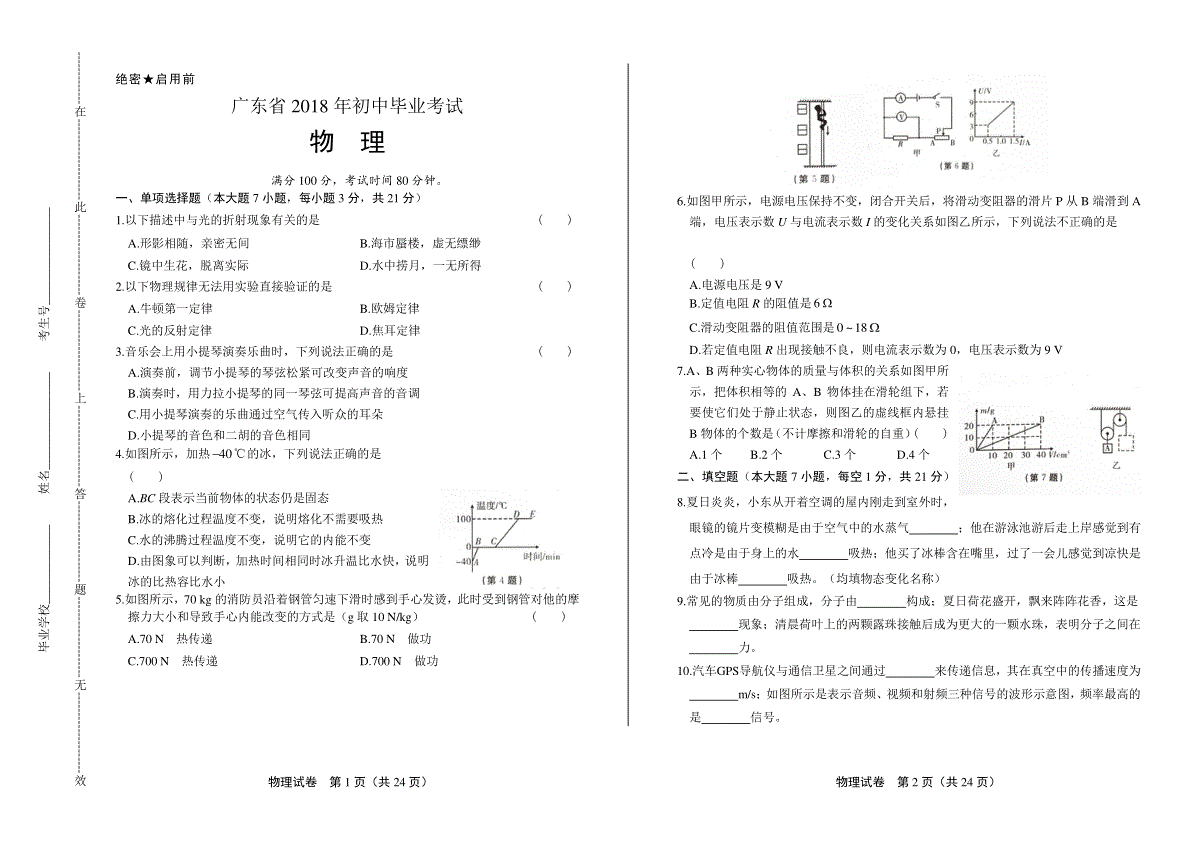

物理试卷第1页（共24页）物理试卷第2页（共24页）绝密★启用前广东省2018年初中毕业考试物理满分100分，考试时间80分钟。一、单项选择题（本大题7小题，每小题3分，共21分）1.以下描述中与光的折射现象有关的是()A.形影相随，亲密无间B.海市蜃楼，虚无缥缈C.镜中生花，脱离实际D.水中捞月，一无所得2.以下物理规律无法用实验直接验证的是()A.牛顿第一定律B.欧姆定律C.光的反射定律D.焦耳定律3.音乐会上用小提琴演奏乐曲时，下列说法正确的是()A.演奏前，调节小提琴的琴弦松紧可改变声音的响度B.演奏时，用力拉小提琴的同一琴弦可提高声音的音调C.用小提琴演奏的乐曲通过空气传入听众的耳朵D.小提琴的音色和二胡的音色相同4.如图所示，加热40℃的冰，下列说法正确的是()A.BC段表示当前物体的状态仍是固态B.冰的熔化过程温度不变，说明熔化不需要吸热C.水的沸腾过程温度不变，说明它的内能不变D.由图象可以判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5.如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g取10N/kg）()A.70N热传递B.70N做功C.700N热传递D.700N做功6.如图甲所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片P从B端滑到A端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是()A.电源电压是9VB.定值电阻R的阻值是6C.滑动变阻器的阻值范围是0~18D.若定值电阻R出现接触不良，则电流表示数为0，电压表示数为9V7.A、B两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）()A.1个B.2个C.3个D.4个二、填空题（本大题7小题，每空1分，共21分）8.夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气；他在游泳池游后走上岸感觉到有点冷是由于身上的水吸热；他买了冰棒含在嘴里，过了一会儿感觉到凉快是由于冰棒吸热。（均填物态变化名称）9.常见的物质由分子组成，分子由构成；夏日荷花盛开，飘来阵阵花香，这是现象；清晨荷叶上的两颗露珠接触后成为更大的一颗水珠，表明分子之间在力。10.汽车GPS导航仪与通信卫星之间通过来传递信息，其在真空中的传播速度为m/s；如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是信号。毕业学校_____________姓名________________考生号___________________________________________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷第3页（共24页）物理试卷第4页（共24页）11.如图甲所示，闭合开关时，电压表示数（如图乙所示）为V；将滑动变阻器的滑片P向右移动时，电流表示数将，电压表示数将。（后两空均填“变大”、“变小”或“不变”）12.如图所示，将条形磁体放在水平木桌上，电磁铁右端固定并与条形磁体在同一水平面上。闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁体仍保持静止，此时电磁铁的左端为极，条形磁体受到的摩擦力（填“变大”“变小”或“不变”），方向水平（填“向左”或“向右”）。13.如图所示，要使1R与2R组成并联电路，应闭合开关，若此时电流表A1和A2的示数之比为2：5，则1R与2R的电阻之比为，1R与2R消耗的电功率之比为。14.我国最新研发的63A式水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为28m，对地面的压强为Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力是N，排开水的体积为3m。（331.010kg/m10N/kgg水，取）三、作图题（共7分）15.（1）如图甲所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。（2）如图乙所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数。（3）如图丙所示，①请将图中的“光控开关”、“声控开关”和灯泡用笔画线代替导线连接起来，完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座。四、实验题（本大题3小题，共20分）16.（6分）（1）如图甲所示，圆形物体的直径是cm；如图乙所示，秒表的读数为s。（2）如图丙所示，实心物体被绳子拉着浸没在水中，此时它受到个力的作用；剪断绳子后该物体运动直至静止，请在图丁中画出浮力F浮随时间t变化的大致图象。（3）利用太阳光测量两块凸透镜的焦距，请在虚线框内设计测量焦距的实验记录表格。（物理量和单位均可采用文字或符号说明）17.（7分）在探究“阻力对物体运动的影响”的实验中，如图所示。物理试卷第5页（共24页）物理试卷第6页（共24页）（1）让同一小车从斜面上同一位置由静止开始下滑，目的是。（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最。（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做运动。（4）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的关系。（填序号）①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度（5）如图丁所示，用弹簧测力计水平拉着木块在长木板上做匀速直线运动，此时弹簧测力计的示数为N。（6）不同的水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的________关系。（填序号）①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小。18.（7分）在探究“电流与电压关系”的实验中：（1）如图a所示，甲为，乙为。（两空均填“电流表”或“电压表”）（2）用笔画线代替导线将图b中电路连接完整，要求实验过程中滑动变阻器的滑片P从右向左移动。（导线不能交叉）（3）在实验操作过程中保持不变，闭合开关后，调节滑动变阻器的滑片P做了三组实验，数据如下表所示，请根据表中的数据在图c中进行描点连线。123电压U/V1.02.02.5电流I/A0.110.200.26（4）对实验数据进行分析，归纳出结论是。五、计算题（本大题2小题，共13分）19.（6分）如图是建筑工地上的起重机示意图，起重机的电动机功率为3310W，当它把质量为1t的重物匀速提起24m时，用时100s。（g取10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------实验次数物理量毕业学校_____________姓名________________考生号___________________________________________物理试卷第7页（共24页）物理试卷第8页（共24页）20.（7分）如图甲所示，已知定值电阻1R的阻值为30，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图乙所示，（设电源电压保持不变）求：（1）电源电压U是多少？（2）通过定值电阻2R的电流是多少？（3）现用一个未知阻值的定值电阻xR替换电阻1R，或2R，替换后只有一个电流表的示数发生了变化，请判断xR替换的是电阻1R还是2R。（4）替换后电流表示数减少了0.3A，求未知电阻xR的阻值。六、综合能力题（本大题3小题，共18分）21.（5分）据2018年5月23日新闻报道，我国自行设计制造的新型磁浮列车工程样车运行试验取得成功，时速可达160公里以上，如图甲所示。列车由于车体与轨道不接触、无摩擦，具有噪声小、损耗小、易维护等优点，被誉为“零高度飞行器”。这种兼具高速与中低速磁浮交通优点的新型磁浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具。（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互，车体与轨道不接触、无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦。（2）如图乙所示，列车站台设计成中间高两边低的原因是列车进站时由于要保持原来的运动状态冲上站台；从能量转化的角度来说，当列车出站时从高度较高的地方下行，它的，不用消耗过多的电能或化学能等能量。（3）如图丙所示，当列车进站时，乘客必须站在安全线以外的位置候车才安全，原因是。（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向行驶。22.（7分）“西电东送”是将我国西部发电厂发出的电传输到我国东部，由发电厂输出的电功率是一定的，它取决于发电机组的发电能力。根据PUI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然。输电线路的电能损耗主要是输电线的电流热效应，输电线损失的热功率2PIR，所以采用输电线的电阻要尽量小。如果线路中电流降低到原来的12，那么线路中损失的热功率就减小为原来的14，因此提高电压可以很有效地降低输电线路中的热功率损失。设发电厂的输出电功率801.110WP，输电线路上的总电阻为10。（1）若采用110kV高压输送电能，输电线路的电流1IA，输电线路损失的热功率1PW，其与发电厂输出电功率0P之比10:PP。（2）若采用1100kV超高压输送电能，输电线路损失的热功率2PW，其与高压输送电能损失的热功率1P之比21:PP，所以采用超高压远距离输电可以大大降低输电线路的的损失。（3）若想使输电线路中的热功率损耗为零，还可以采用作为输电线材料。23.（6分）阅读下列短文，回答问题。“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功。“天宫二号”在距地面高度380km的圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90min。“天舟一号”货运飞船于2017年4月20日由“长征七号”火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如图甲所示，为建立我国自己的空间站迈出了坚实的一步。发射“天舟一号”货运飞船的“长征七号”火箭的燃料由液态煤油和液氢混物理试卷第9页（共24页）物理试卷第10页（共24页）合构成，火箭点火起飞时，火箭内的燃料燃烧从箭体尾部喷出火焰几乎直击发射平台，使得发射平台核心区的温度接近3000℃，足以熔化绝大多数金属和非金属材料。“长征七号”火箭发射时与其他火箭不同的是发射平台旁的“喷水降温降噪系统”，其采取的是国际上先进的喷水降温方法，如图乙所示，在发射中火箭飞到5m高以后，“喷水降温降嗓系统”向箭体尾部火焰中心喷水20余秒，喷水量约为400t，一部分的水会汽化到大气中，大部分的水则通过导流槽流走，于是大流量喷水能够带走大量的热起到降温作用，防止了火箭发射台内部的仪器设备可能因高温受到影响。[圆周率取3，34.210J/ckg水（℃）]（1）设“喷水降温降噪系统”喷出400t水的初温为20℃，在喷水20s内全部变成100℃的水，则水带走的热量为J。（2）如图丙所示，设地球半径为6370km，“天宫二号”空间实验室在圆形轨道
