第七节低压配电箱

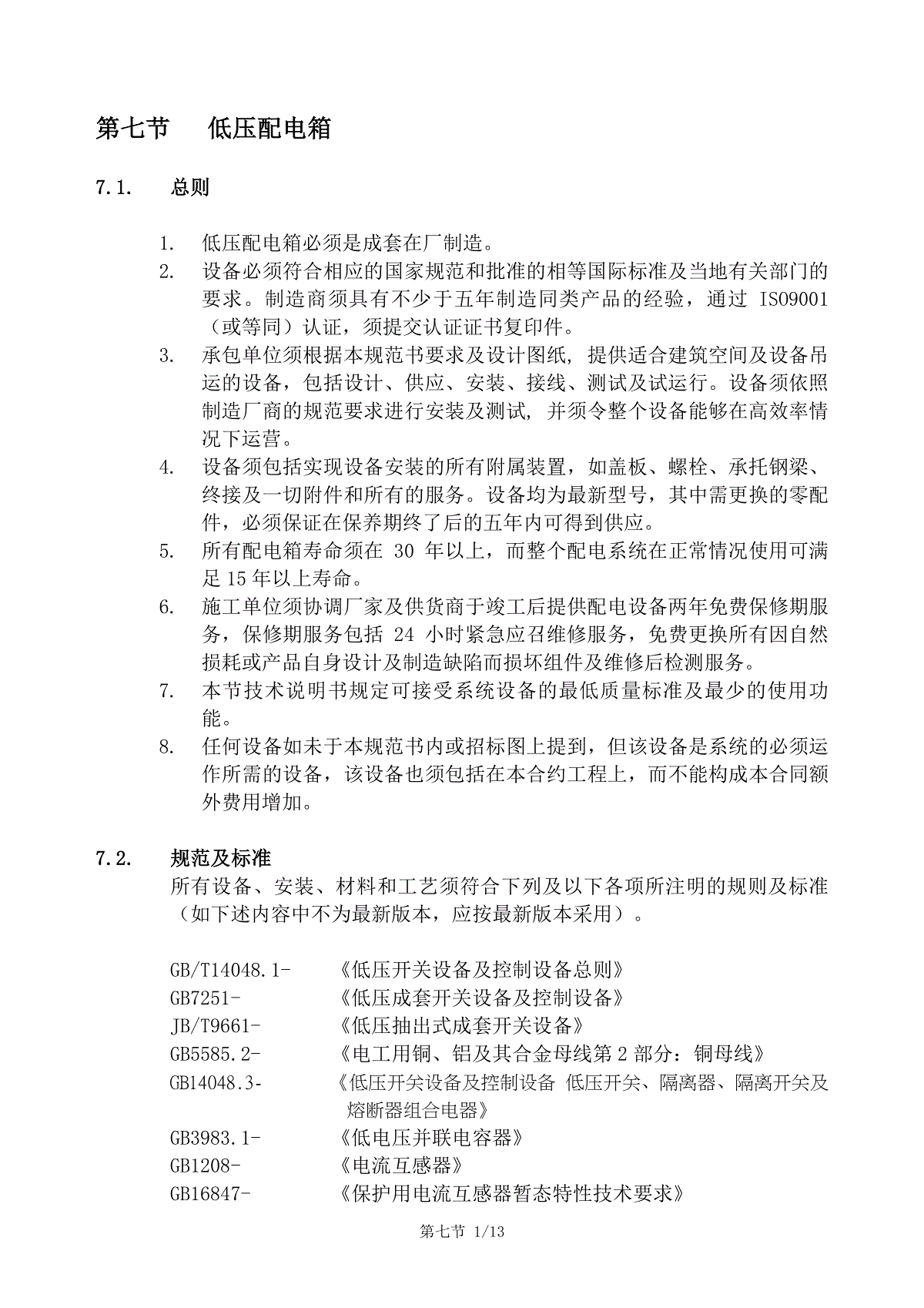

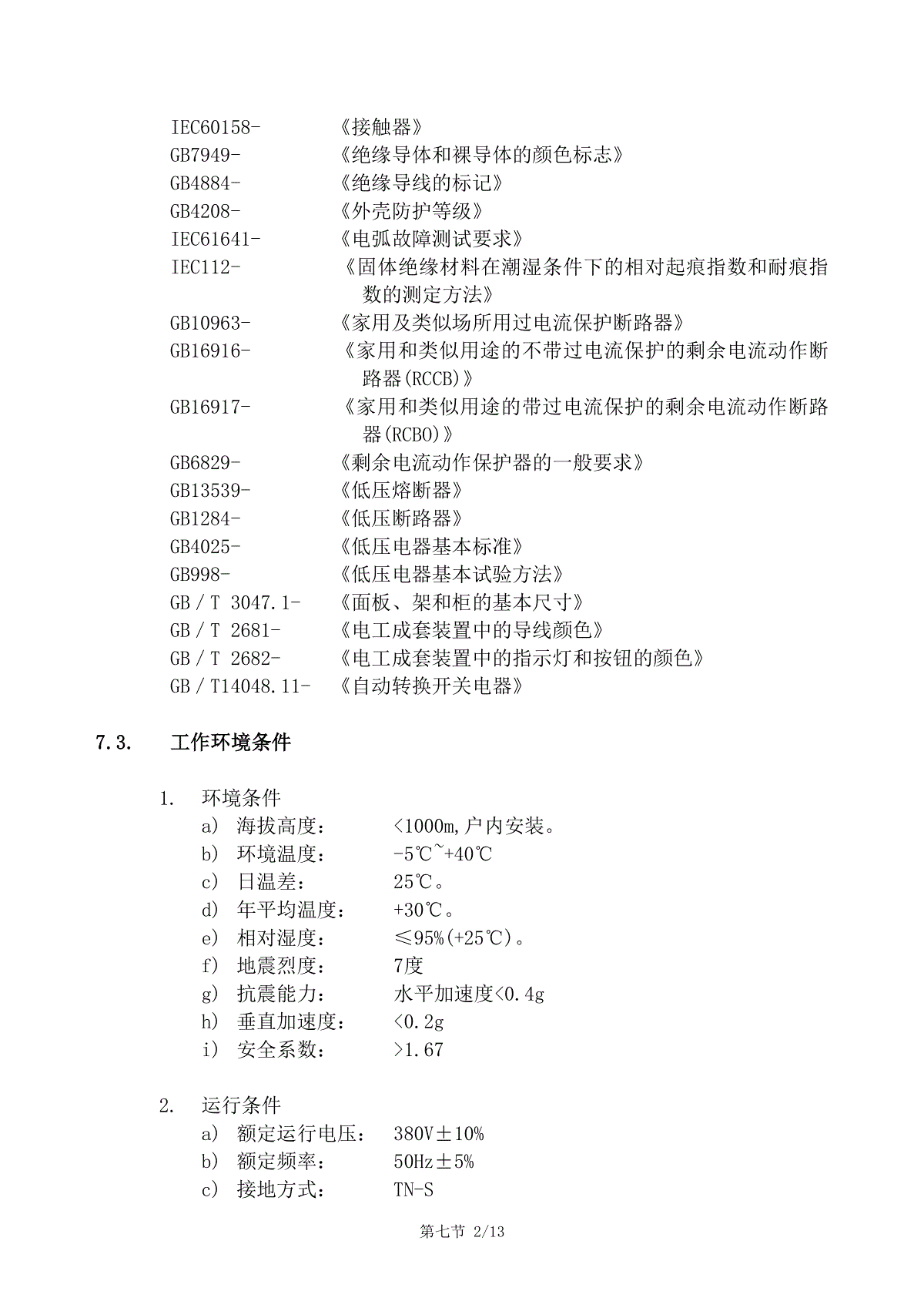

第七节1/13第七节低压配电箱7.1.总则1.低压配电箱必须是成套在厂制造。2.设备必须符合相应的国家规范和批准的相等国际标准及当地有关部门的要求。制造商须具有不少于五年制造同类产品的经验，通过ISO9001（或等同）认证，须提交认证证书复印件。3.承包单位须根据本规范书要求及设计图纸,提供适合建筑空间及设备吊运的设备，包括设计、供应、安装、接线、测试及试运行。设备须依照制造厂商的规范要求进行安装及测试,并须令整个设备能够在高效率情况下运营。4.设备须包括实现设备安装的所有附属装置，如盖板、螺栓、承托钢梁、终接及一切附件和所有的服务。设备均为最新型号，其中需更换的零配件，必须保证在保养期终了后的五年内可得到供应。5.所有配电箱寿命须在30年以上，而整个配电系统在正常情况使用可满足15年以上寿命。6.施工单位须协调厂家及供货商于竣工后提供配电设备两年免费保修期服务，保修期服务包括24小时紧急应召维修服务，免费更换所有因自然损耗或产品自身设计及制造缺陷而损坏组件及维修后检测服务。7.本节技术说明书规定可接受系统设备的最低质量标准及最少的使用功能。8.任何设备如未于本规范书内或招标图上提到，但该设备是系统的必须运作所需的设备，该设备也须包括在本合约工程上，而不能构成本合同额外费用增加。7.2.规范及标准所有设备、安装、材料和工艺须符合下列及以下各项所注明的规则及标准（如下述内容中不为最新版本，应按最新版本采用）。GB/T14048.1-《低压开关设备及控制设备总则》GB7251-《低压成套开关设备及控制设备》JB/T9661-《低压抽出式成套开关设备》GB5585.2-《电工用铜、铝及其合金母线第2部分：铜母线》GB14048.3-《低压开关设备及控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB3983.1-《低电压并联电容器》GB1208-《电流互感器》GB16847-《保护用电流互感器暂态特性技术要求》第七节2/13IEC60158-《接触器》GB7949-《绝缘导体和裸导体的颜色标志》GB4884-《绝缘导线的标记》GB4208-《外壳防护等级》IEC61641-《电弧故障测试要求》IEC112-《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》GB10963-《家用及类似场所用过电流保护断路器》GB16916-《家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)》GB16917-《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》GB6829-《剩余电流动作保护器的一般要求》GB13539-《低压熔断器》GB1284-《低压断路器》GB4025-《低压电器基本标准》GB998-《低压电器基本试验方法》GB／T3047.1-《面板、架和柜的基本尺寸》GB／T2681-《电工成套装置中的导线颜色》GB／T2682-《电工成套装置中的指示灯和按钮的颜色》GB／T14048.11-《自动转换开关电器》7.3.工作环境条件1.环境条件a)海拔高度：1000m,户内安装。b)环境温度：-5℃~+40℃c)日温差：25℃。d)年平均温度：+30℃。e)相对湿度：≤95%(+25℃)。f)地震烈度：7度g)抗震能力：水平加速度0.4gh)垂直加速度：0.2gi)安全系数：1.672.运行条件a)额定运行电压：380V±10%b)额定频率：50Hz±5%c)接地方式：TN-S第七节3/137.4.技术性能要求1.整体技术要求a)低压配电箱必须最少满足以下技术要求：-额定工作电压：AC400V。-额定绝缘电压：AC690V。-额定频率：50Hz。-母线系统:三相四线制配电，中性母排和接地保护母排分别设置，彼此绝缘。-防护等级：符合IEC529，室内用外壳不低于IP30，室外用外壳不低于IP65。-辅助回路电压：AC220V。-温升：按IEC947-1的有关规定。b)箱体应是落地式箱体采用2.0mm厚、挂墙式箱体采用1.5mm厚防锈处理的优质电解钢板制造，环氧树脂静电喷涂。c)开关箱须为工厂厂预制件，完全符合国家标准的所有要求。d)所有带电部件必须从前部用钢罩全部保护住。e)开前门板时，所有在箱内的电线、母线等都必须严加罩护，须用2mm毫米厚的防火绝缘前护板完全罩住带电部份和电线。只有断路器操作开关和绝缘周围可突出在护罩和面板上。在相与相之间和相与中性线之间须加上绝缘阻挡层。f)终端的次序是连接每条输出电流的中性端线的安排和相端线的安排次序相同。g)须提供多终端线，使整个外壳能接地。接地线须适用于内接或外接。h)所有开关箱应清楚标明，并且有相识别标记。在每个箱的门内须附有电路记录卡。该卡可更换，用透明物质保护。记录卡用来记录名称，电缆尺寸，每条输出电路的实际电流额定值，开关箱的额定电流和每条断路器电路所服务的点数和面积。i)供电和控制电缆/电线均应在端点处用套管型标志牌。标志牌规格宜统一。标志牌上应注明线路编号及用途。电缆/电线的识别标志须符合GB50168-92及GB6995。j)在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。k)箱内元器件可采用导轨或固定安装型式，安装应牢固，在额定极限短路电流电动力作用下不应松动、移位、变形等。l)箱体设置可靠的接地汇流排和接线端子，接线端子带防松脱的紧固螺栓用来连接接地导体。接地汇流排和接线端子置于箱体底部，过门接地线应满足经常开关门的要求。第七节4/13m)所有配电箱应留有10%~15%的元器件安装空间，以备元器件调整用。n)配电箱的接地汇流排上的螺栓使用不锈钢材质。2.母线及导线a)母线须为硬拉裸母线，导体为高导电率的铜板，铜的纯度必须99.95%，矩形整块裸铜排，符合国家标准。b)母线须支撑牢固,在故障出现下整套装置能承受最高机械应力。c)构成配电屏部份装置的母线，母线联接线和裸导体必须符合IEC及国家标准的要求载电流量和温度限量。d)母线必须尽可能短、直，布线时须注意使所有输出电路导线连接到母线时不受弯曲。e)在主母线和输出开关装置之间的导线必须是规定导电性能高的铜线，其电流额定不小于导线所连接的输出开关装置电流。为了识别，相母线须贴上标准颜色标签。f)须有机械方法连接母线。连接面须镀银。所有连接螺栓应有防松螺母和垫片。连接处母线搭接长度至少须等于所连接母线的宽度。g)母线的正常额定值须用自粘性彩色标签标明。h)母线支座的绝缘体须为不吸潮及不变质材料。i)箱内配电用导线规格不得小于2.5mm2，导线应为阻燃型耐热多股绝缘软芯铜线。3.微型断路器a)微型断路器（以下简称MCB）必须符合国家标准。脱扣特性类型须与设计图一致。MCB须采用进口品牌的产品（不低于设计图纸所示等级），并符合以下要求：-极数：与图纸一致-额定工作电压：与图纸一致-额定绝缘电压：不小于500伏交流电-额定频率：50赫兹-额定连续电流：如图规定-防护等级：GB4208-93的IP3X-额定极限短路容量：与图纸参考型号一致-机械寿命：不低于20000次b)断路器操作装置应为自由释放型，设计时应考虑到保证负载操作接触器在故障时不致闭合。c)除非另加规定，单极断路器须用于单相电路。在三相电路上须使用三极断路器且须联锁，使一相超载或故障时，可以同时切断断路器所有的相。第七节5/13d)不带过电流保护的剩余电流动作断路器(RCCB)及带过电流保护的剩余电流动作断路器(RCBO)e)剩余电流动作断路器应安置于MCB箱内，适宜于表面安装。不带过电流保护的剩余电流动作断路器“RCCB”制造及测试须符合GB16916及IEC61008。带过电流保护的剩余电流动作断路器“RCBO”制造及测试须符合GB16917及IEC61009。f)“RCCB”及“RCBO”跳闸装置须是自由跳闸，因此当接地故障产生时，这部件不能合闸，跳闸装置利用电子放大器或整流器是不接受的。g)“RCCB”及“RCBO”额定电流须根据图纸所示，其灵敏度须为30mA或与设计图要求的灵敏度。额定短路分断能力必须和图纸一致。瞬时切断电流范围为C类。保护等级为GB4208-93的IP3X。额定运作温度为40℃。h)“RCCB”及“RCBO”须附设一个完整的测试器，以测试自动漏电跳闸操作。需要安装一个设备，以防止跳闸的漏电开关在接地故障时再次合闸。i)“RCCB”及“RCBO”须为两极或四极。两极断路器须用于单相电路。在三相电路上须使用四极断路器，且须联锁，使一相超载或故障时，可以同时切断断路器所有的相。由电流操作装于一个完全密封的模制盒内，须符合GB6829、IEC755规范制造及测试的要求。微型断路器须得到NAMAS测试核准。4.塑壳断路器（MCCB）塑壳断路器（以下简称MCCB）必须符合国家标准。脱扣特性类型须与设计图一致。MCCB须采用进口品牌的产品（不低于设计图纸所示等级），并符合以下要求：a)额定绝缘电压：≥AC500V。b)额定工作电压：AC400V。c)额定冲击耐压：8KV。d)额定电流：见图纸。e)极限分断能力Icu：不低于图纸所示的参考型号。f)脱扣器：250A以下采用用热磁脱扣器或电子脱扣器，250A及以上采用电子脱扣器。g)电寿命（不维护情况下）：≥4000次（额定电流630A）；≥5000次（额定电流400A）。≥10000次（额定电流250A以下）。h)机械寿命（不维护情况下）：≥15000次（额定电流400A以上）；≥20000次（额定电流250A以下）。i)断路器必须是抗湿热产品。第七节6/135.电涌保护器a)二级限压型（40KA）三相电源防雷器I.结构：3+1结构II.保护模式：L-N，N-PEIII.L-N模块技术参数标称工作电压Un230V最大可承受工作电压Umax385V~标称通流容量（单模块）In(8/20)40KA最大通流容量（单模块）Imax(8/20)80KA保护水平Up≤1.8Kv反应时间tA25ns连接线的线径选取范围2.5-25mm2（单股或多股铜线）固定35mm宽的导轨上，符合DINEN5002标准工作温度范围-40C至+80CIV.N-PE放电模块技术参数放电管标准工作电压Ur250V～50/60Hz绝缘电阻（100V下）Rins10Gohm雷电测试电流（10/350）acc.IEC529峰值电流Iimp.25kA保护水平Up≤1.2kV响应时间tA≤100ns工作温度范围-40℃to+80℃b)三级限压型（20KA）三相电源防雷器I.结构：3+1结构II.保护模式：L-N，N-PEIII.技术参数标称工作电压Un230V最大可承受工作电压Umax320V~标称通流容量（单模块）In(8/20)20KA最大通流容量（单模块）Imax(8/20)40KA保护水平Up≤1.6Kv反应时间tA25ns第七节7/13连接线的线径选取范围2.5-25mm2（单股或多股铜线）固定35mm宽的导轨上，符合DINEN5002标准工作温度范围-40C至+80CIV.N-PE放电模块技术参数放电管标准工作电压Ur250V～50/60Hz绝缘电阻（100V下）Rins10Gohm雷电测试电流（10/350）acc.IEC529峰值电流Iimp.25kA保护水平Up≤1.2kV响应时间tA≤100ns工作温度范围-40℃to+80℃c)电涌保护器必须全部模块化设计，模块与底座可以带电插拔，方便维护更换。d)必须带有模块老化失效声光告警指示的安装功能。6.接线端子a)材质采用铜材并适用于连接铜导线。端子应有与外接导线进行连接的紧固件如弹簧压片、紧固螺钉等，紧固螺钉应有自锁结构及防丢失功能，并满足导体在额定电流及短路电流时的接触压力及电流通过能力。端子的接触电阻小于0.8欧姆。b)外壳材料应为阻燃无卤材料。c)配电箱内应留由25%的备用接线端子。7.动力控制箱a)塑壳断路器、微型断路器、电涌保护装置、数字电压表及接线端子技术要求见“照明开关箱”。b)控制与保护一体化开关(简称CPS)c)CPS必须符合国家标准。须采用知名进口\合资产品或国内名牌产品（不低于
