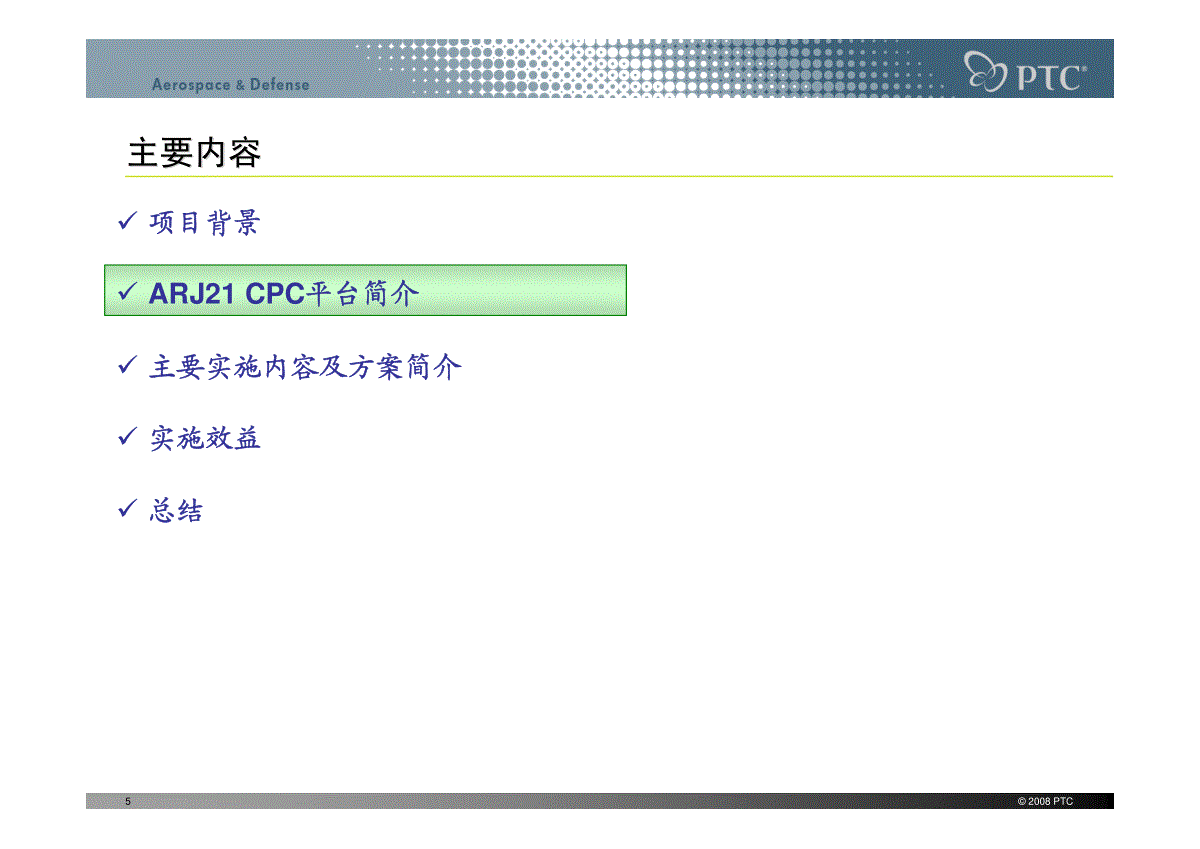

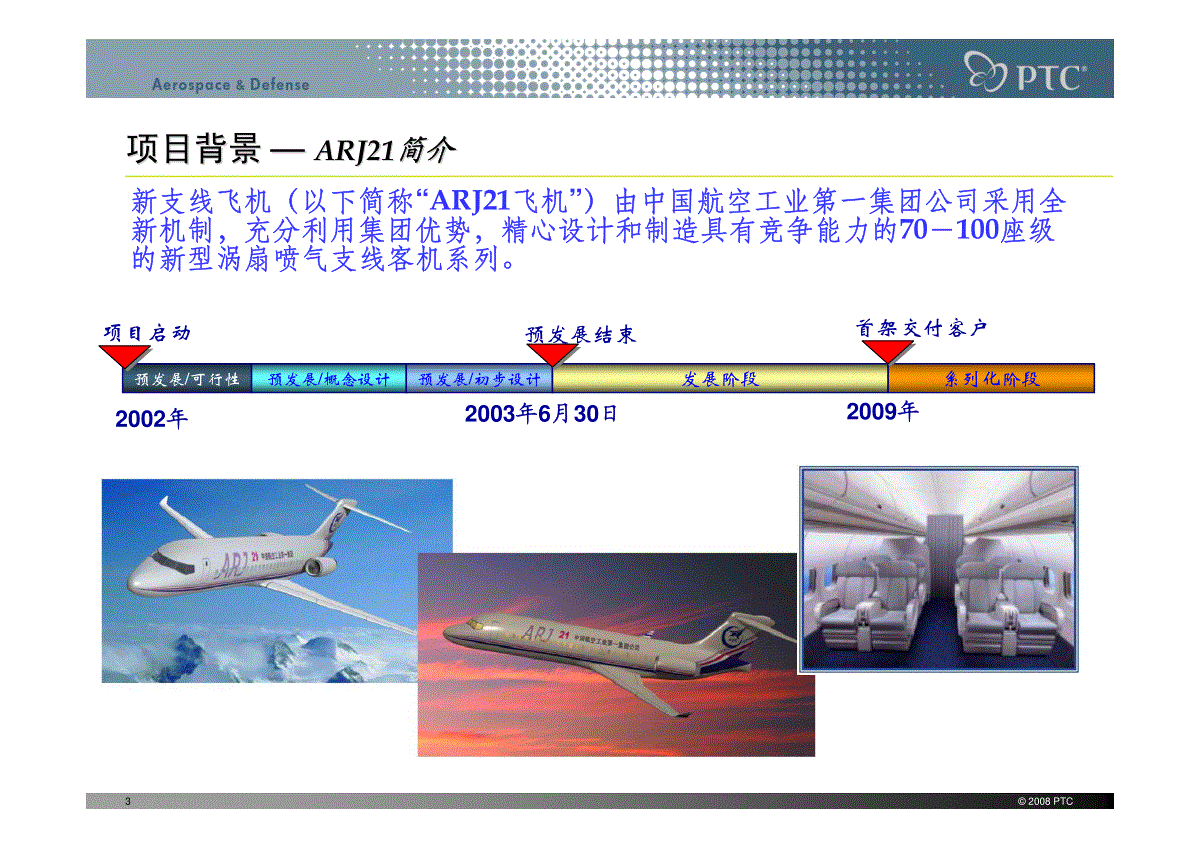

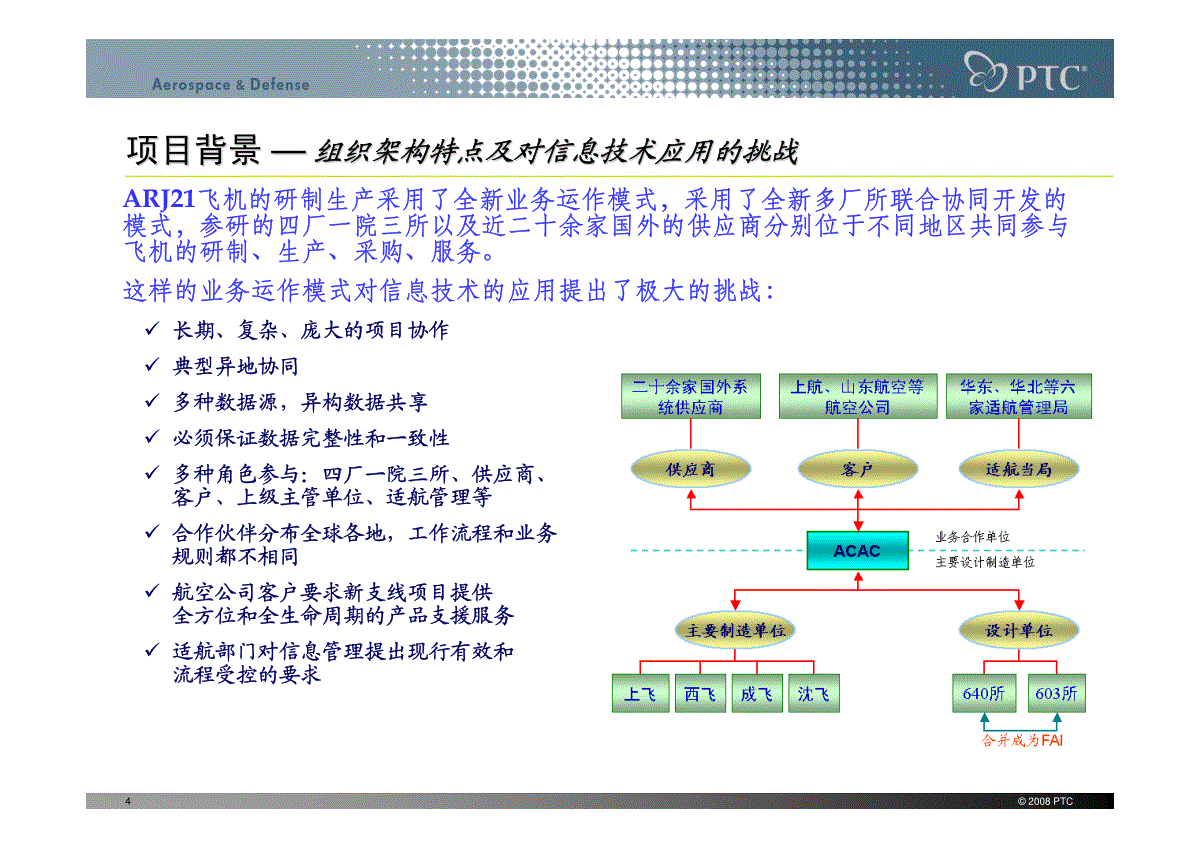

航空行业协同研制平台实施案例介绍PTC航空国防行业业务发展经理：余定方时间：2008年5月30日©2008PTC2主要内容主要内容9项目背景9ARJ21CPC平台简介9主要实施内容及方案简介9实施效益9总结©2008PTC3项目背景项目背景——ARJ21ARJ21简介简介新支线飞机（以下简称“ARJ21飞机”）由中国航空工业第一集团公司采用全新机制，充分利用集团优势，精心设计和制造具有竞争能力的70－100座级的新型涡扇喷气支线客机系列。预发展/可行性预发展/概念设计预发展/初步设计系列化阶段发展阶段项目启动预发展结束首架交付客户2002年2003年6月30日2009年©2008PTC4ARJ21飞机的研制生产采用了全新业务运作模式，采用了全新多厂所联合协同开发的模式，参研的四厂一院三所以及近二十余家国外的供应商分别位于不同地区共同参与飞机的研制、生产、采购、服务。这样的业务运作模式对信息技术的应用提出了极大的挑战：9长期、复杂、庞大的项目协作9典型异地协同9多种数据源，异构数据共享9必须保证数据完整性和一致性9多种角色参与：四厂一院三所、供应商、客户、上级主管单位、适航管理等9合作伙伴分布全球各地，工作流程和业务规则都不相同9航空公司客户要求新支线项目提供全方位和全生命周期的产品支援服务9适航部门对信息管理提出现行有效和流程受控的要求项目背景项目背景——组织架构特点及对信息技术应用的挑战组织架构特点及对信息技术应用的挑战©2008PTC5主要内容主要内容9项目背景9ARJ21CPC平台简介9主要实施内容及方案简介9实施效益9总结©2008PTC6ARJ21CPCARJ21CPC平台简介平台简介——实施目的实施目的9提供ARJ21飞机产品设计、制造、技术支持服务和维修所需的信息，并且能够迅速传递至通往全国和世界各地；9提供异地协同设计制造和实施并行工程的手段；9支持支线客机产品的复杂特性和项目参与单位的组织特点，作为项目标准化平台，使分布于全世界各地的合作伙伴联系更紧密；9建立支持ARJ21复杂协同工作模式的环境，实现各参研单位之间多种形式的协同工作，包括：主机设计所之间的协同、主机设计所与辅机设计伙伴之间的协同；设计与制造的协同；主制造商与零部件制造商的协同；设计/制造与客户的协同。9为ARJ21项目未来的生产制造管理系统、客户综合系统、供应链管理、产品支援等系统的建设提供准确的数据源头和有效支持；9实现ARJ21飞机全生命周期数据管理，保障新支线项目实现市场营销、产品研发和产品支援的三足鼎立方针；9数据模型结构保持一致。可根据业务需求，充分利用基于WEB的技术优势，实现可持续发展与进步；©2008PTC7ARJ21CPCARJ21CPC简介简介VPMERPUNIXSvrUNIXSvr供应商协同UNIXSvrACACSite1ACACSite1ACACSite2ACACSite2PC虚拟专网630630所所上海飞机制造厂上海飞机制造厂第一飞机第一飞机设计院设计院西飞西飞沈飞沈飞成飞成飞产品数据管理（整机MBOM）项目管理企业资源管理Windows2KSvrWindows2KSvrUNIXSvrUNIXWrksUNIXSvr产品数据管理项目管理产品数据管理项目管理产品数据管理项目管理Windows2KSvr产品数据管理项目管理CPC平台CAD/CAMWksCAD/CAMWksCAD/CAMWksCAD/CAMWksCAD/CAMWksLCAERP接口(I*EAdapter)CPC平台总体架构及网络拓扑图总体架构及网络拓扑图VPN专线专网连接100MB网络连接访问及信息流向系统集成或信息交换、同步ARJ协同层CPC服务器厂所内CPC服务器专用软件(ERP、备件管理）企业内专用PDM软件厂所（Site）服务器、PC机等100Mbyte产品数据管理（整机EBOM）项目管理PCCPC平台CAD/CAMWksPC2-10Mb2-10Mb2-10MbCPC平台CPC平台CPC平台项目管理数据中心产品设计数据中心产品制造数据中心数据服务器备件管理系统CAD/CAMWksUNIXSvr文件传输服务器Web服务器广域网备件管理系统接口(I*EAdapter)2-10Mb其他厂所和参研单位其他厂所和参研单位供应商供应商客户、现场支持工程师客户、现场支持工程师PC产品数据管理（文档管理/模型/BOM管理）客户集成系统接口大项目/项目群管理适航当局适航当局©2008PTC8ARJ21CPCARJ21CPC平台简介平台简介——ARJ21ARJ21飞机工程设计数据流飞机工程设计数据流ARJ21飞机工程设计数据分布与数据流整合应用系统，实现单一工程数据源图样文件构型管理技术文件指令文件图样文件VPM技术文件指令文件技术文件OA指令文件图样文件异地协作技术文件指令文件支持文件三维装配件数模机上测试程序方法图工程物料清单电气报表线路图原理图理论图试验图样机（模型）图毛坯图外形数据图总体布置图三面图二维零（装配）件图三维零件数模接口文件汇总文件单机零件清单评审文件适航符合性报告工艺规范材料规范设计（试验）任务书试验文件说明性文件技术报告计算文件技术规定程序文件技术协调/通知单技术决定请示报告批示文件工艺工程指令文件工程指令工程指令数据包数据清单数据发送单基于Windchill的CPCPortal1132333342222114基于Windchill的CPCPortalACAC上飞西飞成飞沈飞…44444数据流数据流©2008PTC9ARJ21CPCARJ21CPC简介简介——实施周期实施周期ARJ21CPC平台基于Windchill基础上进行实施，随着ARJ21飞机的研制进展而同步进行扩充和完善，采取了“边实施、边应用、边规划”的实施策略。预发展/可行性预发展/概念设计预发展/初步设计系列化阶段发展阶段ARJ21飞机全生命周期预发展启动概念设计阶段结束首架交付预发展评审文档管理/数据共享项目计划进度控制DMU管理/BOM管理异地协同分布式数据管理JDPACMSSCCECMSMDC2002.82002.122003.62004.42004.92006.122007.8©2008PTC10ARJ21CPCARJ21CPC简介简介——主要实施内容主要实施内容1.图文档管理2.DMU管理及数据可视化3.工作流程管理4.并行工程工作区管理5.数据在设计制造间的发放管理6.数据同步化管理7.ACAC的项目管理8.异地数据浏览9.供应商协同中心（SCC）10.JDP数据管理中心（JDPPortal）11.JDP交付数据管理系统12.ARJ21适航管理系统（ACMS）13.FAI项目管理系统14.ARJ21工程档案管理系统15.ARJ21运行管理系统16.与VPM系统的集成17.制造厂内的数据二次发放管理18.现场管控中心19.ARJ21质量管理系统20.机载软件管理21.工程构型管理（ECMS）（包括EBOM、工程更改、基线管理等内容）22.制造数据中心（包括MBOM、制造工艺管理等内容）©2008PTC11主要内容主要内容9项目背景9ARJ21CPC平台简介9主要实施内容及方案简介9实施效益9总结©2008PTC12构型管理协同主要实施内容及方案简介主要实施内容及方案简介——总体功能模型总体功能模型基于Windchill的协同研制平台项目管理技术状态管理项目管理协同‚分级、分布式的计划管理‚计划在线下达‚计划在线反馈‚在线计划执行与监控‚项目汇总报表工程数据及流程管理协同与其它信息系统或应用工具的集成‚与CATIA集成‚与EDA工具集成‚与VPM集成‚与MES集成‚与其它信息系统集成协同基础平台及服务管理沟通协同管理协同门户基于角色的协同门户管理‚Portal规划与设计‚自动通知提醒‚工作任务列表聚合‚各种相关功能链接•协同讨论区管理•消息通知协同•基于可视化的实时协作•产品结构的规划和建立•分布式环境下的工程更改管理•基于架次的BOM管理•构型基线管理•设计协同管理•工艺审查管理•现场跟产管理协同•协同工作流程管理•联邦制的数据访问•成熟度数据的预发放管理•数据发放接收管理•数字样机虚拟模装协同•适航审定管理•内容复制管理•技术问题反馈处理区•网络会议©2008PTC13项目管理协同项目管理协同——总体框架总体框架计划下达与分解计划执行反馈汇总关系通过责任人员衔接的相关过程FAI©2008PTC14项目管理协同项目管理协同——层次式的项目管理与监控层次式的项目管理与监控型号项目管理部门在自身Windchill中制定前几层的项目计划，通过手工或自动方式传递到各相应参研单位的Windchill系统中，各参研单位基于顶层计划进行进一步的分解和细化工作，同时通过Windchill的联邦制架构实现厂所项目执行状况的实时动态反馈与监控，最终实现分层次的项目管理项目全局进展状况实时监控看板©2008PTC15工程数据及流程管理协同工程数据及流程管理协同——设计协同管理设计协同管理设计接口数据区基于CPC的设计协同管理：1.在CPC（例如基于FAI的Windchill服务器）开辟专门的设计协同工作区。2.通过在设计协同工作区中设置不同层次的各类文件夹，对设计协同数据进行存放和管理，同时对文件夹中的数据进行严格权限控制。3.设计协同工作区建立的主要目的是为各个设计单位在设计过程中（主要是设计前期）在设计分离面定义、设计接口数据管理、设计内部的工程更改管理等方面提供支持。4.设计分离面确定以后，各个设计单位在其自身的系统中开展设计工作，设计到达一定状态以后将接口数据发布到设计协同工作区中。5.接口数据发生更改时，通过CPC的自动消息通知机制自动提醒受影响的设计单位加以注意。6.各个设计单位都可采用CPC提供的可视化等协同使能工具（例如ProductView）在设计协同工作区内，对CAD模型等进行浏览、圈阅、批注，圈阅批注意见与CAD模型等数据对象存放在一起，形成反馈记录。基于CPC的设计协同管理：1.在CPC（例如基于FAI的Windchill服务器）开辟专门的设计协同工作区。2.通过在设计协同工作区中设置不同层次的各类文件夹，对设计协同数据进行存放和管理，同时对文件夹中的数据进行严格权限控制。3.设计协同工作区建立的主要目的是为各个设计单位在设计过程中（主要是设计前期）在设计分离面定义、设计接口数据管理、设计内部的工程更改管理等方面提供支持。4.设计分离面确定以后，各个设计单位在其自身的系统中开展设计工作，设计到达一定状态以后将接口数据发布到设计协同工作区中。5.接口数据发生更改时，通过CPC的自动消息通知机制自动提醒受影响的设计单位加以注意。6.各个设计单位都可采用CPC提供的可视化等协同使能工具（例如ProductView）在设计协同工作区内，对CAD模型等进行浏览、圈阅、批注，圈阅批注意见与CAD模型等数据对象存放在一起，形成反馈记录。设计协调数据区设计协同数据权限控制表©2008PTC16工程数据及流程管理协同工程数据及流程管理协同——成熟度数据预发放管理成熟度数据预发放管理基于CPC的成熟度数据预发放管理：1.成熟度数据预发放管理的主要目的是将达到一定成熟度的设计数据发布给制造单位，制造单位可提早进行相应的审查工作和生产准备工作，实现设计制造的并行工程，以加快飞机研制的进度。2.基于设计所（例如FAI）的Windchill服务器开辟并行工程工作区，对成熟度数据预发放进行统一管理。3.定义不同的成熟度状态，达到成熟度状态的设计数据共享到并行工作工作区中，制造单位的人员可下载、浏览设计成熟度数据。例如零件3D模型的主要实体和片体，包括分解面、主要特征、主要位置等确定以后（不包括具体的工艺特征及相关结构），便可预发放给制造厂，制造厂可根据这些数据开始工艺总方案的设计工作。基于CPC的成熟度数据预发放管理：1.成熟度数据预发放管理的主要目的是将达到一定成熟度的设计数据发布给制造单位，制造单位可提早进行相应的审查工作和生产准备工作，实现设计制造的并行工程，以加快飞机研制的
