静电防护(ESD)培训教材(新入职员工)

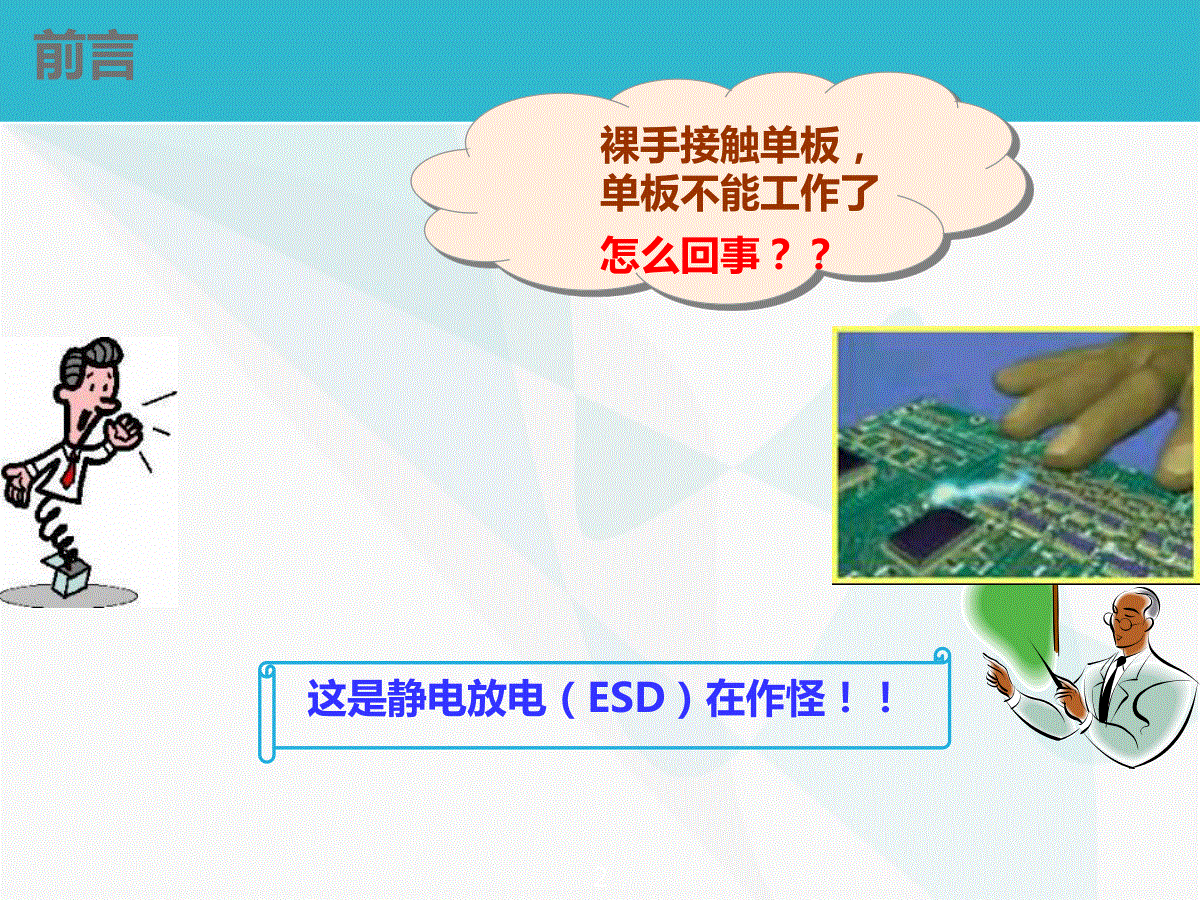

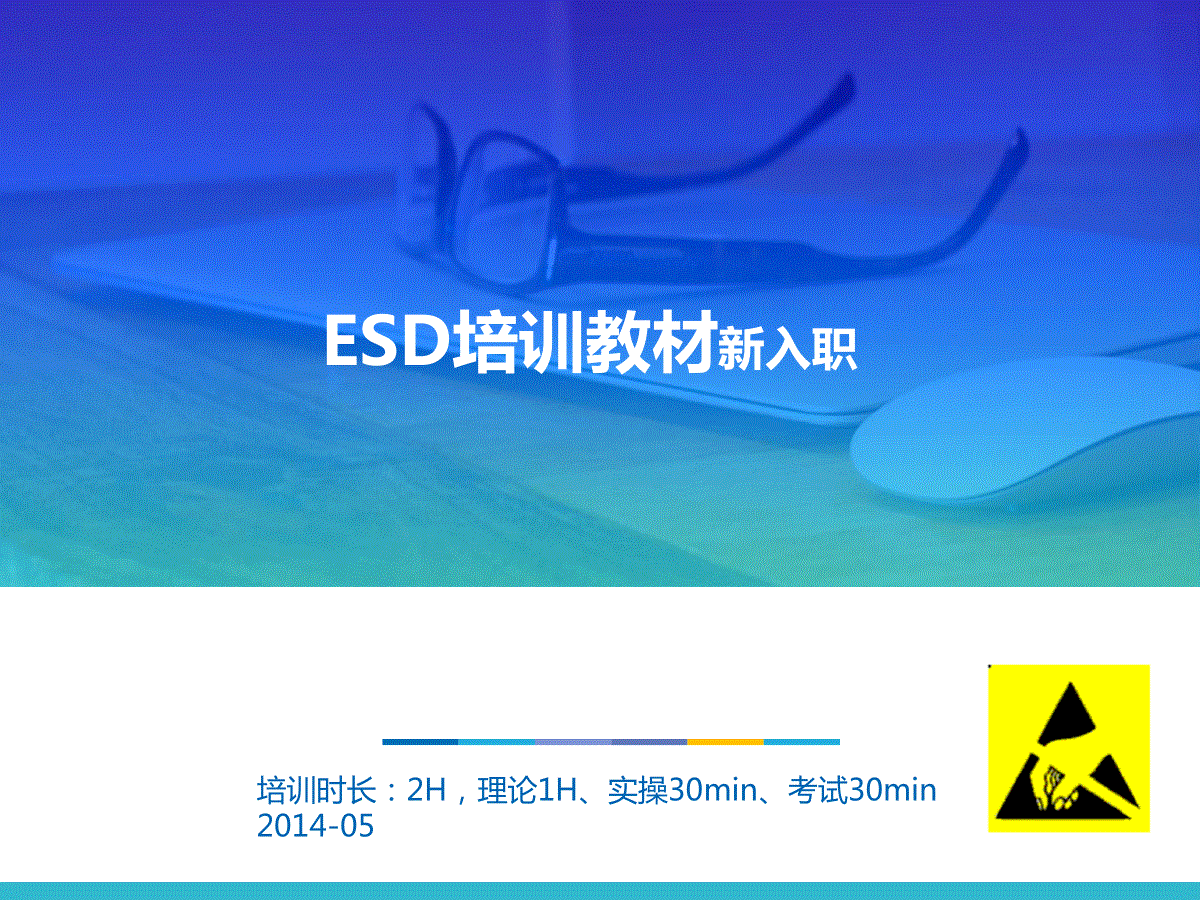

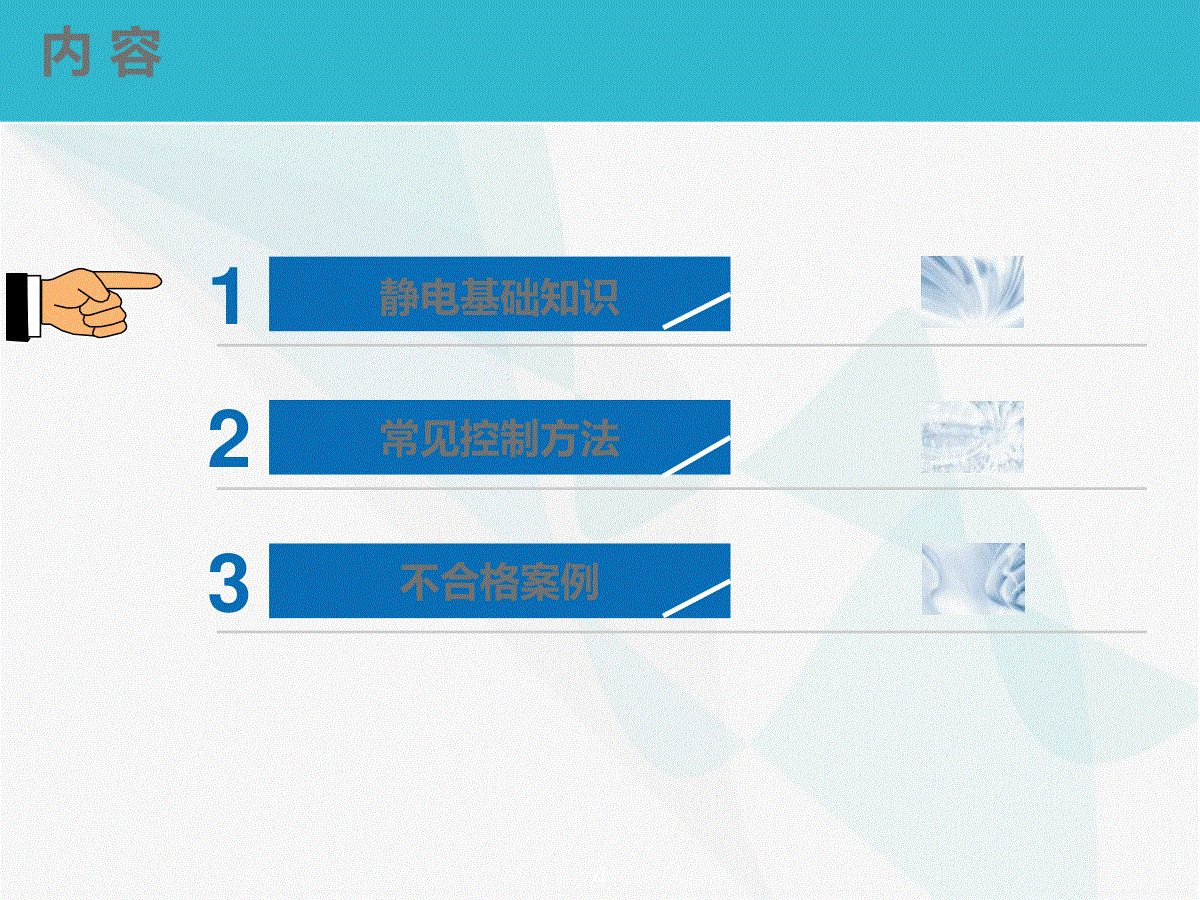

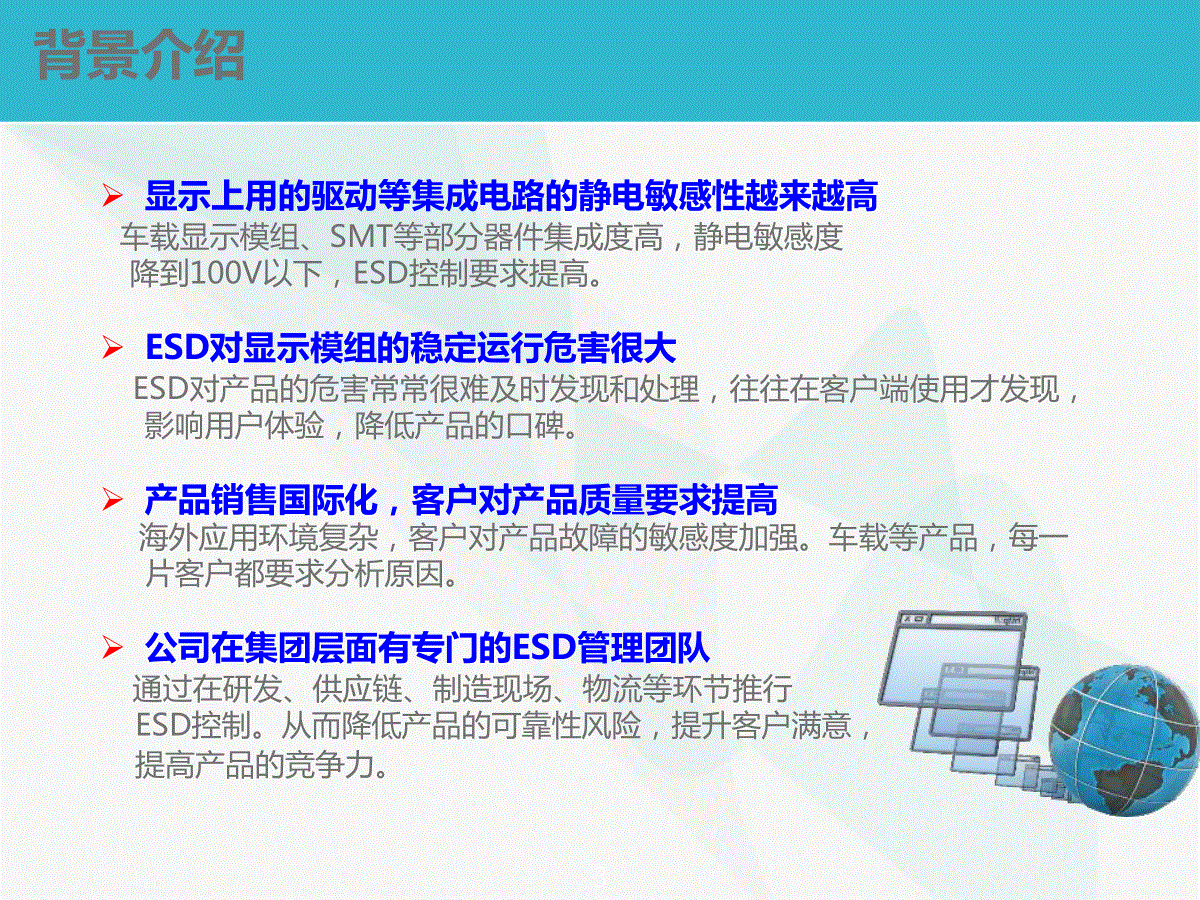

ESD培训教材新入职培训时长：2H，理论1H、实操30min、考试30min2014-052裸手接触单板，单板不能工作了怎么回事？？前言这是静电放电（ESD）在作怪！！3背景介绍显示上用的驱动等集成电路的静电敏感性越来越高车载显示模组、SMT等部分器件集成度高，静电敏感度降到100V以下，ESD控制要求提高。ESD对显示模组的稳定运行危害很大ESD对产品的危害常常很难及时发现和处理，往往在客户端使用才发现，影响用户体验，降低产品的口碑。产品销售国际化，客户对产品质量要求提高海外应用环境复杂，客户对产品故障的敏感度加强。车载等产品，每一片客户都要求分析原因。公司在集团层面有专门的ESD管理团队通过在研发、供应链、制造现场、物流等环节推行ESD控制。从而降低产品的可靠性风险，提升客户满意，提高产品的竞争力。4内容1静电基础知识2常见控制方法3不合格案例5静电基础知识基本概念静电的历史及影响静电的特点静电的危害防静电标识6基本概念020301电荷电荷（electriccharge），带正负电的基本粒子，称为电荷，带正电的粒子叫正电荷（表示符号为“+”），带负电的粒子叫负电荷（表示符号为“﹣”）。静电静电就是物体上多余的电荷。它所产生的效应包括带电体之间力的作用和电场。静电放电（ESD—ElectrostaticDischarge）带有不同静电电势的物体或表面之间的静电电荷转移。有两种形式：接触放电，电场击穿放电。7基本概念050604静电敏感度静电敏感度(ESDS—ElectrostaticDischargeSensitivity)静电敏感器件静电敏感器件(ESSD—ElectrostaticSensitiveDevices)静电防护区域EPA:ESDProtectArea(ESD防护区域)8静电的历史及影响闪电公元600年，Thales发现用毛皮摩擦过的橡胶可以吸起羽毛。公元1400年，欧洲人在黑火药的生产过程中采用了静电控制。公元1600年，WilliamGilbert重复了Thales的实验，并观察到干燥天气的影响。9静电的历史及影响公元1700年Hauksbee发明了静电发生器、验电器，发现了电磁感应现象。公元1800年--Faraday发明了法拉第笼（作用是形成静电屏蔽）--Kelvin发明了静电测试仪，--造纸厂使用了接地技术，Volta发明了电池。10静电的历史及影响危害！像哈尔滨亚麻厂爆炸、巴西静电引起火箭爆炸、美国加油站起火等严重事故。静电已成为高科技现代化工业的恐怖主义者。现代许多高速超大规模集成电路碰到仅几十伏或更低的静电就会遭到损坏。而且静电危害的潜伏期很厂，常常不能立即被发现。复印机吸尘器正面!EOS/ESD引起的失效排在第一位EOS/ESD59%电子测试3%氧化/钝化3%导体失效3%硅片断裂4%引脚短路/开路7%引脚连接15%其他6%高静电敏感器件失效原因排序高静电敏感器件失效原因排序11静电的特点在3000伏时，你能通过皮肤感知在5000伏时，你能听见在10000伏时，你能看见人体对ESD的敏感12静电的特点高电位：可达数万至数十万伏，操作时常达数百至数千伏（人通常对3KV以下静电不易感觉到）。低电量：静电流多为微安级（尖端瞬间放电例外）。作用时间短：微秒级。受环境影响大：特别是湿度，湿度上升则静电积累减少，静电压下降。13静电的危害外部损失内部损失销售服务成本增加客户满意度下降。。。。。。时间金钱加薪机会。。。。。。美国近期公布了涉及10多个行业的静电造成的损失调查结果，平均每年的直接经济损失高达200多亿美元，仅电子工业部门每年因静电危害造成电子元件的损失高达100多亿美元。在美国的历史纪录当中，只2001年9.11恐怖袭击事件给美国所造成的经济损失达到了207亿美元，也可以这样说静电造成美国每年发生一次“9.11”事件或每年发生一次洛杉矶大地震的损失！14附：各种常用器件的静电敏感性(Wafer)(Device)人体静电可以损毁任何一个常用半导体器件15防静电标识ESD15mm15mmArial粗体,12磅底色:黄色ArialNarrow粗体,46磅底色:黄色ArialNarrow粗体,42磅35mm45mm180mm45mm粗黑体,42磅,黑色粗黑体,60磅,黑色底色:黄色35mm180mm内径：φ26mm外径：φ50mm底色:黄色粗黑体,20磅Arial粗体,24磅内径：φ26mm外径：φ50mm底色:黄色ArialNarrow粗体,20磅Arial粗体,24磅16防静电标识现场标识（一般在EPA区域的入口处）17内容1静电基础知识2常见控制方法3不合格案例18静电控制为什么要进行ESD控制（Why）哪些人要参与进行ESD控制（Who）在哪些地方需要进行ESD控制（Where）控制什么（What）怎样进行ESD控制（How）19静电控制（WHY）外部损失内部损失销售服务成本增加客户满意度下降。。。。。。时间金钱加薪机会。。。。。。静电不能被消除，只能被控制20静电控制（WHO）who?·供应商·研发人员·采购·库房人员·生产及测试人员·包装人员·技术服务·客户Who？21静电控制（WHERE）供应商实验室IQC仓储生产线装配和测试理货和包装客户现场维修WHERE？Where？22静电控制（WHAT）*建立：EPA(ESDProtectArea)管理标准原材料包装材料周转材料…防静电服防静电鞋接地个人用品…培训制度考核制度检查制度…What？温湿度地板工作台工装离子化设备…23静电控制（HOW）■“除电”与“去除静电”是不同的概念。正如“静电是什么？”前面所述，“静电的产生是指物质内部的正负平衡崩溃后发生的偏向于一方的不稳定状态”。因此，要使这种不稳定的状态变成稳定的中和状态，这就是“除电”。1234抑制静电荷的积累防止电荷的产生迅速、安全、有效的消除已经产生的静电荷使电荷安全泄露1.等电位2.接地3.离子化中和4.阻值控制5.静电放电屏蔽（ESD）6.湿度控制7.材料抗静电手段8.标识和标注9.保护电路和结构设计提高抗静电能力24静电控制（HOW）人员穿戴规范防静电工作服、工作鞋操作指引所有人员进入防静电区域必须穿好防静电工作服、防静电工作鞋或防静电鞋套，已配发工作帽的还必须戴好工作帽。工作服外部严禁携带除工卡和笔之外的金属物件，防静电鞋内不得垫鞋垫。更换工作服应在指定地点进行，不允许在设备旁边穿、脱工作服。25静电控制（HOW）测试要求作遵守进入前的测试要求进入EPA区域前，测试鞋、腕带人体电阻，测试通过并做好记录方可进入；综合电阻测试按要求填写测试记录静电腕带测试26静电控制（HOW）人静电鞋测试规范1.一只脚一只脚地测试，不可两只脚同时测试2.测量时不可以碰到金属杆部分3.测试时要让皮肤直接接触金属按钮。综合电阻750K～35M（国标100M）27静电控制（HOW）手腕带使用规范手腕带必须贴紧皮肤，不要戴在衣服或手套上；正确不正确腕带在测试时应该有轻拉动等动作，以测出不良接触等不明显问题28静电控制（HOW）基本原理：•电离空气产生正负离子，中和静电电荷。•使用时注意距离和无遮挡做法及应用：•离子风机、离子风枪、离子棒、静电棒。•定期测试确保性能合格•及时清洗放电针，做好维护保养离子化设备使用规范29内容1静电基础知识2常见控制方法3不合格案例30常见的不符合静电控制规范的实例未带防静电手套手腕带。拿取IC芯片时应带防静电手腕袋31常见的不符合静电控制规范的实例×√未按要求把手腕带夹到接地线上。32常见的不符合静电控制规范的实例√×未按要求分区域做好物品摆放33常见的不符合静电控制规范的实例离子风机与作业区域之间有遮挡×34常见的不符合静电控制规范的实例防静电服破损×35各地培训的时候因地制宜确认培训的效果祝大家在天马工作顺利！Thankyou！
