阿特拉斯离心式空压机

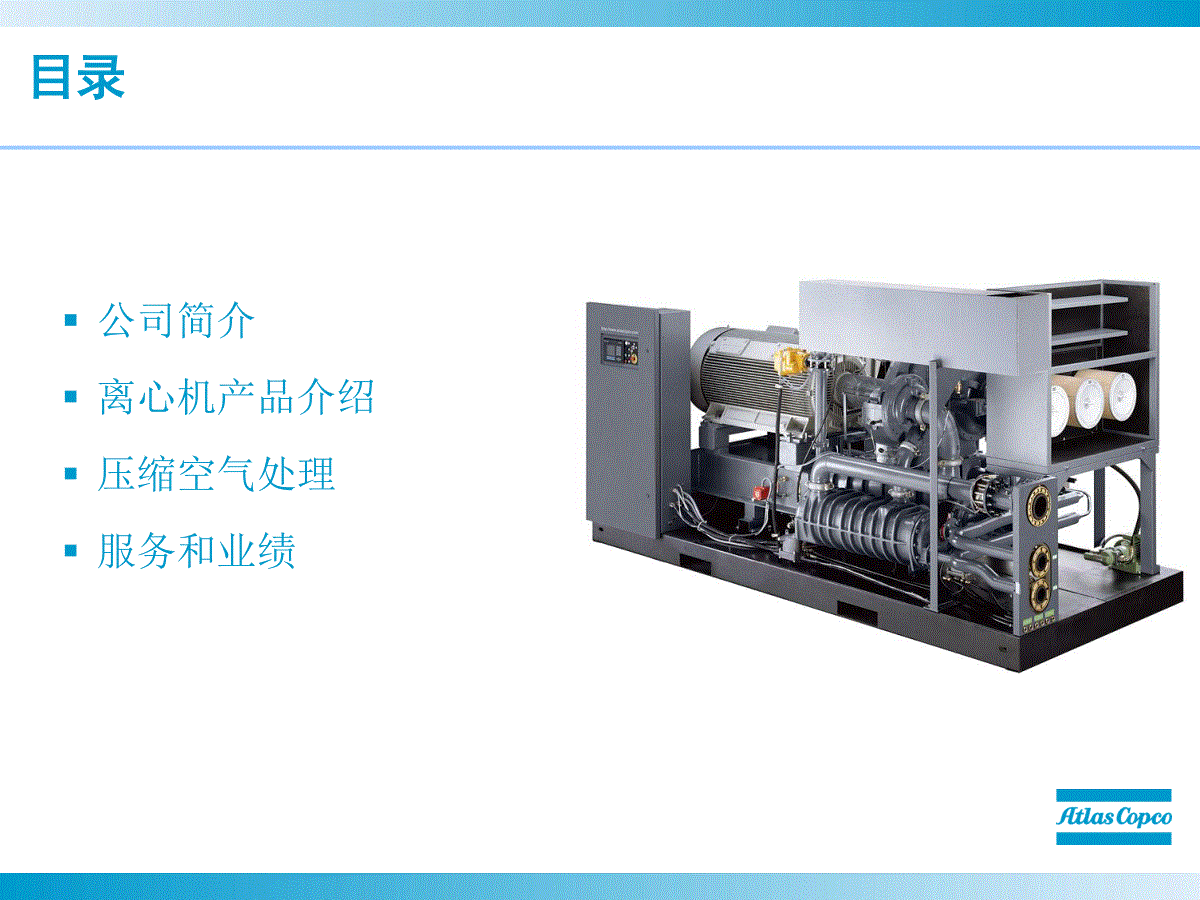

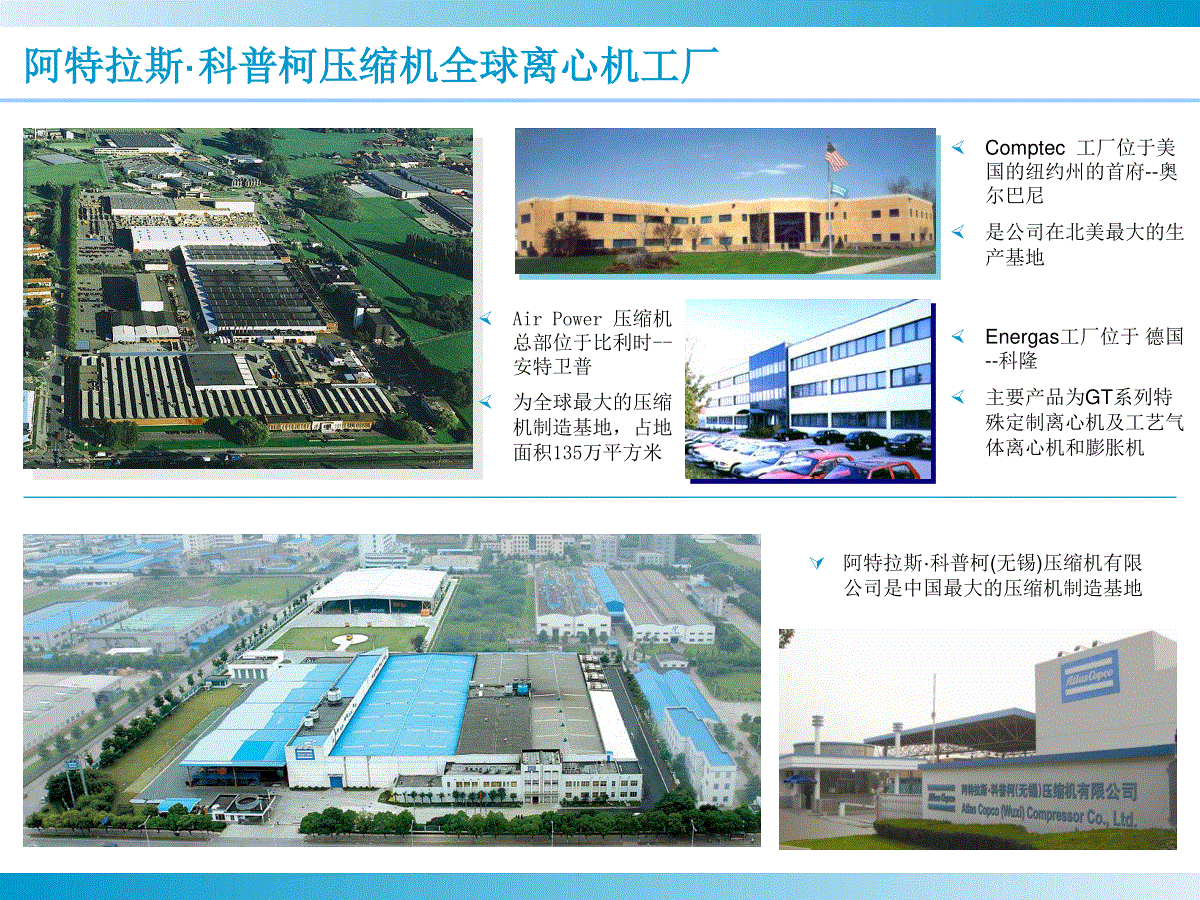

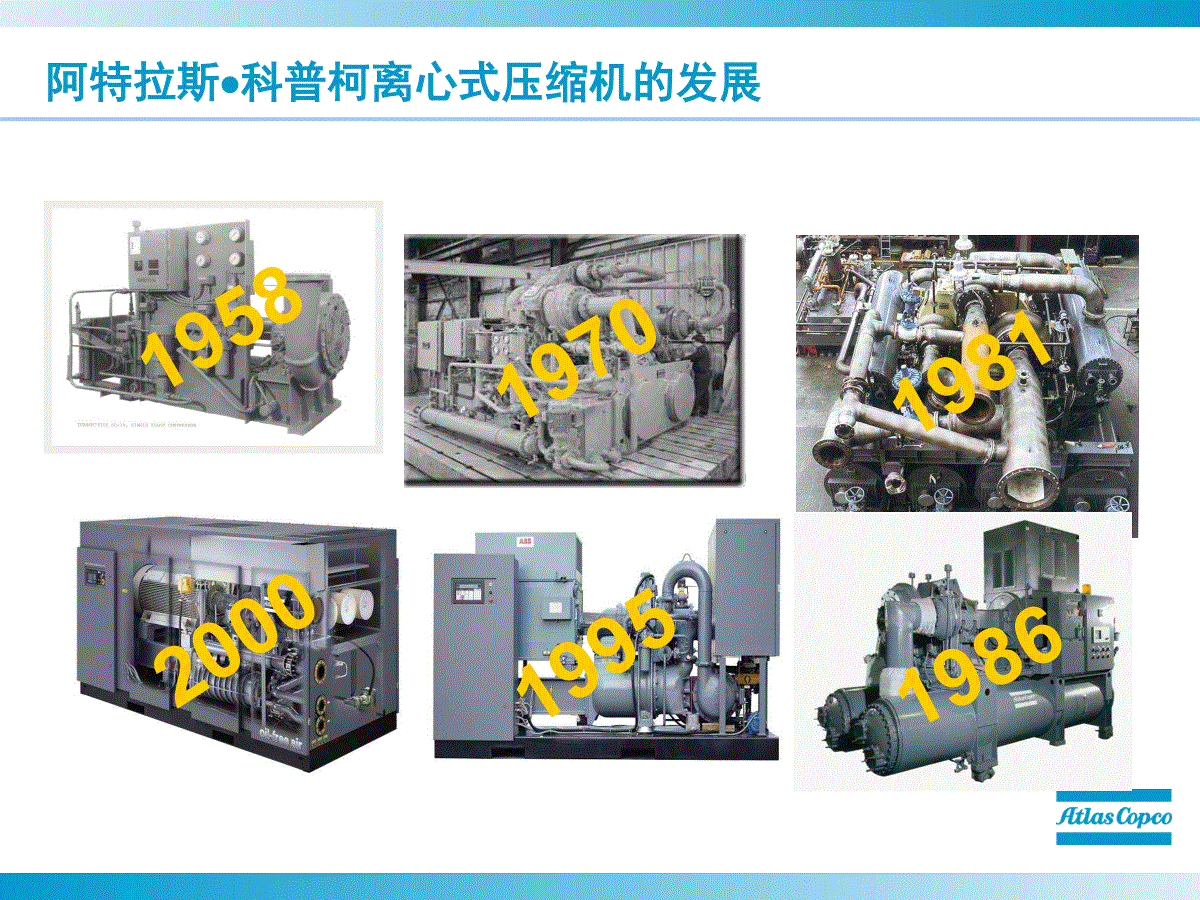

离心式空气压缩机ZHseries7000–26000+公司简介离心机产品介绍压缩空气处理服务和业绩目录第二部分：产品介绍阿特拉斯科普柯离心式压缩机的发展阿特拉斯·科普柯压缩机全球离心机工厂AirPower压缩机总部位于比利时--安特卫普为全球最大的压缩机制造基地，占地面积135万平方米Energas工厂位于德国--科隆主要产品为GT系列特殊定制离心机及工艺气体离心机和膨胀机Comptec工厂位于美国的纽约州的首府--奥尔巴尼是公司在北美最大的生产基地阿特拉斯·科普柯(无锡)压缩机有限公司是中国最大的压缩机制造基地产品范围–GT产品范围–H产品范围-ZH核心价值:l高能效，降低成本l高可靠性，保证生产l使用安装方便l维护成本低l关注环保产品核心价值压力+流量+…流程示意图ZH三级压缩流程图ZH二级压缩流程图卓越的主机系统高品质主电机独特的不锈钢冷却器完整可靠的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点水平剖分结构的齿轮箱维护人员极易接近维护点非常方便地检查齿轮同样是水平剖分的轴承检修时间只有垂直剖分式的七分之一节低维护费用极方便的运行维护水平剖分结构的齿轮箱齿轮箱第二级叶轮第二级涡壳低速轴主油泵第一级涡壳第三级叶轮第一级叶轮第三级高速轴一、二级高速轴第三级涡壳卓越的主机系统美国齿轮协会最高质量等级低速和高速齿轮均采用AGMAQ13(DIN5)精度等级提高传动效率、机械可靠性和互换性，降低噪音采用硬质不锈钢材料Armco17-4pH铣制叶轮，效率平均比铸造叶轮高4%三元轮后弯叶轮，操作范围宽，减少了放空次数严格按照API672标准进行制造和检验，可靠安全可传递高达10,000kW的功率利用简易的液压工具可轻易的对叶轮进行安装和拆卸卓越的设计，反复拆装无磨损，精确定位卓越的主机系统–轴承滑动轴承球轴承高速轴承水平剖分，检查维护方便。可自动调节瓦块与轴的角度，有更好的耐振性和稳定性，能轻易穿越临界速度有效改善由开机，停机，频繁的载荷变化，振动等引起的轴承中油膜变薄(膜离散)现象。可倾瓦径向轴承密封系统专利的密封结构设计无需密封气浮动碳环密封使用寿命长极小的空气泄漏ZH:ClassZerowithoutsealair独特的浮动碳环气封浮动碳环气封使用过程中浮动碳环气封泄漏率要远低于迷宫式气封Source::卓越的主机系统高品质主电机独特的不锈钢冷却器完整可靠的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点高品质主电机高效Siemens/ABB电机性能参数–转速：2980rpm（2极）–绝缘等级：F–温升等级：B–电压等级：11/10/6/6.6/3.3/3kV–滴漏保护–轴承/绕组PT100监测–效率平均高达96%~97%免维护的联轴器无需任何维护的碟片式联轴器高级不锈钢碟片，可靠性极高不锈钢碟片联轴器齿接式联轴器不需要任何维护一般每六个月要加润滑油脂，需停机大约四个小时卓越的主机系统高品质主电机独特的不锈钢冷却器完整可靠的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点为什么AtlasCopco坚持选择不锈钢冷却器更适用于多样的冷却水环境条件铜冷却器40005006.6–9.3500400不锈钢冷却器为什么AtlasCopco坚持选择不锈钢冷却器使用寿命长-无电化学腐蚀-比铜冷却器更耐酸性和碱性腐蚀电位差–Cu-Al:1.67V–SS-Al:0.89V铜管束冷却器铝翅片容易腐蚀–产生泄漏–腐蚀导致换热不够，引起主机问题Condensateincoolers为什么AtlasCopco坚持选择不锈钢冷却器弹性变形增加热交换面积塑性变形造成应力腐蚀铜冷却器-热涨加工不锈钢冷却器–亚弧焊涨接可靠性差全自动机器人焊接高可靠性涨接和应力腐蚀容易形成泄漏点泄漏点会造成换热面积不够焊接可靠性高因换热系数较铜差，增大换热面积保证换热量水走管程，气走壳程直管型设计，易于清洗SeedocumentinZHINFOdatabaseforthedetails高品质的水冷却器冷却器平行布置冷却器前后都可开盖水走管程、气走壳程直管型设计，易于清洗前盖后盖维护方便卓越的主机系统高品质主电机独特的不锈钢冷却器完整可靠的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点完整的润滑系统有大型检查孔的整体焊接油箱2.5～5kW油加热器油位镜和电子低油位报警、停机功能油冷器、温度传感器和调温阀过滤网过油量主油泵全流量辅油泵，低油压自动启动油过滤器止回阀和安全阀24,000小时寿命润滑油整个系统已经过完全的连接、清洗并注满润滑油油泵主轴驱动过油量设计–在突然失电时也能保证润滑油供应，使设备安全停机低油压和反转时自动启动电源供应–接触器和过载继电器已装于电控箱内过流量主油泵全流量辅油泵电动油雾呼吸器强劲的电机驱动强制排风配备油烟过滤器，经过滤后的烟气可直接排入室内确保油箱负压，杜绝漏油高可靠性良好的环保性卓越的主机系统高品质主电机独特的不锈钢冷却器完整的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点完善高效的控制系统压力/流量控制主要由两个阀门实现–进口导叶(IGV)–放空阀(BOV)DischargepressureBOVIGV完善高效的控制系统进口导叶–0~100%无级调节–电动执行器和定位器，不需要外供仪表气源–安装在距叶轮1~1.5倍管径有效范围内–在65~100%的可调范围内可节省大量能耗放空阀–0~100%无级调节–为恒压控制设计–电动执行器和定位器–无需外供仪表气源MarkIV控制器强大控制器轻松应对压缩机三大控制功能–自动运行，调节气量–实时跟踪防喘振和喘振预测控制–智能防过载控制标准配置即可提供多达50个显示项目,提供压缩机参数设定、调整和各种报警、停机连锁功能防喘振功能和喘振预测功能利用图形按钮和菜单提供良好的人机交流界面能通过Modbus和Profibus与外界进行通讯联系ElektrnikonMarkIV独特的喘振预测机制DP/DP喘振预测机制调节范围随环境温度变化有很大不同温度低时调节范围大，反之小DP/DP实时的监测压缩机的实际状况，最大限度的减少放空，大大的提高了机组的经济性PressureFlow100Psi7bar35°C/95°F10°C/50°F==Dp==Dp独特的喘振预测机制DP/DP配置有额外的传感器和相应的控制逻辑提供喘振线漂移跟踪功能常规的最法仅仅简单的在控制器设定好最小的导叶开度/最小电流/最小功率，这种做法导致机组在环境温度变化时容易放空和常规做法的不同卓越的主机系统高品质主电机独特的不锈钢冷却器完整的润滑油系统完善高效的控制系统真正的随到随用整体化机组产品特点后冷却器冷却水进出总管止回阀放空阀放空消音器进口调节阀进口空气过滤器/消音器地脚螺栓特殊地基进口膨胀节出口膨胀节额外的连接管道外供密封气独一无二机组整体化设计节省额外费用，创造附加价值ZH系列真正的随到随用整体化机组出厂已做好整机试验极方便、低成本的安装不需特殊地基最少的占地面积责任明确真正的随到随用的整体化机组接管低压电源高压电源卓越的主机系统高品质主电机独特的不锈钢冷却器完整的润滑油系统完善高效的控制系统真正的随到随用整体化机组可靠性&经济性产品特点ZH-您最可靠的选择齿轮箱齿轮,轴承,转子...冷却器不秀刚冷却器控制器5.浮动碳环式气封和迷宫式油封1.水平剖分的齿轮箱2.可靠的高/低速轴承6.AGMAQ13齿轮4.微花键连接叶轮7.不锈钢中冷却器管束ZH-您最可靠的选择3.不锈钢碟片联轴器ZH-您最经济的选择预计机器价格（2%)–1000kW,USD280,000预计能耗（95%）–8000x0.08x1000/0.96–每年:666’666USD–20年:13’333’320USD预计维护费用(3%)使用寿命以20年计算Salesprice2%Energycost95%OurcompetitiveedgeServicecost3%离心机终身成本中能耗部分高达95%1.优越的三元流后弯叶轮的设计压缩能效高，比功率低可调节范围达35%2.基于流量的DP/DP喘振预测喘振线漂移跟踪功能实时提供最大的调节范围3.高效驱动主电机平均效率可达96~97%ZH-您最经济的选择第三部分：压缩空气处理为什么要处理压缩空气？为什么压缩空气是湿的?几乎每小时有1桶水1m3为什么要处理压缩空气？为什么湿空气是有危害的？–影响产品质量–降低设备寿命–增加故障率–损坏空气管网–增加能耗…AtlasCopco干燥机产品种类和范围AtlasCopco不仅提供空气压缩机，而且是高质量干燥机的供应商.。能耗节省始终贯彻在设计、生产、使用和维护等各个环节.有效保证了压缩空气系统的品质要求和可靠运行。选择合适的吸干机产品各种类型吸干机之间的比较吸干机类型零气耗压缩热吸干机XD1800GZP微量气耗压缩热吸干机XD1800-GP有热再生吸干机BD1800+压缩热转鼓式吸干机ND1800干燥机进口处理气量m3/min108108108108出口空气压力露点PDPbar-40-40-40-40平均耗气量%0%1-2%2-3%0%功耗比例%14%40%100%0.3%总结Conclusion客户需要压力露点稳定并且节能的吸干机，选择ND,XD-G。客户需要满足一般压力露点需求并节能的吸干机，选择MD,BD,XD-S。集中控制–ES130TCAN空气管网压力4-20mA优化压力带节约总能耗改善可靠性减少保养费用
